ADAMS MAG — обратная заслонка для турбин и компрессоров

ADAMS MAG — обратная заслонка для защиты турбин и компрессоров

ADAMS MAG — промышленная автоматически закрывающаяся обратная поворотная заслонка, предназначенная для защиты паровых турбин, воздушных и газовых компрессоров и другого ответственного оборудования от обратного потока рабочей среды.

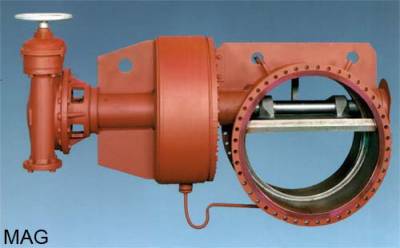

Главная особенность конструкции MAG — расположенный снаружи регулируемый балансировочный противовес, который оптимально уравновешивает диск заслонки. Это обеспечивает высокую чувствительность к изменениям потока, быстрое начало закрытия и надежное достижение диском конечного закрытого положения.

Противовес размещается в собственном герметичном корпусе, рассчитанном на давление. Такое конструктивное решение позволяет уменьшить внутреннее трение и обеспечить хорошие характеристики открытия и закрытия.

ADAMS MAG применяется прежде всего:

в выпускных паропроводах паровых турбин;
в нагнетательных линиях воздушных компрессоров;
в нагнетательных линиях газовых компрессоров;
в энергетических установках;
в нефтегазовой и нефтехимической промышленности;
в технологических системах, где необходимо надежно предотвратить обратный поток.

Основные характеристики ADAMS MAG:

номинальный диаметр: DN150–2000;
размер: 6"–80";
температура рабочей среды: от −50 до +500 °C;
номинальное давление: PN6 / PN10 / PN16 / PN25 / PN40;
классы давления: ANSI Class 150 / 300;
принцип действия: автоматическое закрытие;
балансировка диска: внешний регулируемый противовес;
уплотнение: металлическое;
строительная длина: ISO 5752 Series 14 (F4);
управление: самозакрывающееся, пневматическое, гидравлическое или электрическое;
специальная строительная длина: по запросу.

Назначение ADAMS MAG

Основная функция обратной заслонки MAG — автоматическое предотвращение движения рабочей среды в обратном направлении.

При нормальной работе технологической установки поток удерживает диск заслонки в открытом положении.

После остановки турбины, компрессора или изменения режима работы расход уменьшается. При возникновении тенденции к обратному движению среды диск автоматически перемещается в сторону закрытия.

Высокая чувствительность заслонки позволяет начать процесс закрытия уже при небольшом изменении перепада давления.

Это особенно важно для турбомашин, где обратный поток способен привести к:

обратному вращению оборудования;
повышенным динамическим нагрузкам;
повреждению подшипников;
повреждению уплотнений;
вибрациям;
нестабильной работе компрессора или турбины;
повреждению трубопровода и установленной арматуры.

Технические характеристики ADAMS MAG

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	MAG
Тип	обратная поворотная заслонка
Назначение	защита турбин и компрессоров от обратного потока
Номинальный диаметр	DN150–2000
Размер	6"–80"
Температура рабочей среды	−50…+500 °C
Номинальное давление	PN6 / 10 / 16 / 25 / 40
ANSI	Class 150 / 300
Закрытие	автоматическое
Балансировка	внешний регулируемый противовес
Уплотнение	металлическое
Управление	самозакрывающееся / пневматическое / гидравлическое / электрическое
Строительная длина	ISO 5752 Series 14 (F4)
Специальная строительная длина	по запросу

Конкретное исполнение ADAMS MAG определяется рабочей средой, расходом, температурой, давлением, динамическими параметрами системы и требованиями защищаемого оборудования.

Принцип работы ADAMS MAG

В нормальном рабочем режиме поток воздействует на диск и удерживает его в открытом положении.

Внешний балансировочный противовес настраивается таким образом, чтобы обеспечить необходимое соотношение между усилием потока и моментом закрытия.

При уменьшении расхода воздействие потока на диск снижается. Заслонка реагирует на изменение гидродинамических сил и начинает закрываться.

При возникновении обратного потока диск перемещается в конечное закрытое положение и предотвращает прохождение рабочей среды через защищаемое оборудование в обратном направлении.

Низкое внутреннее трение способствует высокой чувствительности заслонки и позволяет ей реагировать даже на небольшие изменения перепада давления.

Регулируемый противовес ADAMS MAG

Одной из ключевых особенностей MAG является внешний балансировочный противовес.

Его положение и масса подбираются таким образом, чтобы оптимально уравновесить диск заслонки.

Это позволяет получить требуемую характеристику открытия и закрытия для конкретного технологического процесса.

Правильная настройка противовеса помогает:

обеспечить быстрое начало закрытия;
повысить чувствительность к изменению потока;
снизить требуемый перепад давления для открытия;
уменьшить гидравлические потери;
оптимизировать положение диска при нормальном расходе;
адаптировать заслонку под параметры конкретного компрессора или турбины.

Противовес размещается в отдельном герметичном корпусе, рассчитанном на рабочее давление.

Низкое внутреннее трение

Конструкция MAG разработана для минимизации внутренних механических потерь.

Низкое трение имеет особое значение для автоматически закрывающейся обратной арматуры.

Чем меньше сопротивление движению диска, тем быстрее заслонка реагирует на изменение направления потока.

Это позволяет повысить чувствительность оборудования и обеспечить надежное достижение конечного закрытого положения.

Металлическое уплотнение ADAMS MAG

В конструкции MAG применяется металлическая система уплотнения.

Металлическое уплотнение позволяет использовать заслонку в сложных промышленных условиях, включая системы с высокой температурой рабочей среды.

Конструкция ориентирована на надежное отсечение обратного потока и длительный ресурс эксплуатации.

При подборе системы уплотнения необходимо учитывать:

рабочую среду;
температуру;
давление;
частоту срабатываний;
требуемую степень герметичности;
возможное содержание твердых частиц;
химические свойства среды.

Высокая герметичность

Одним из основных преимуществ MAG производитель указывает высокую степень герметичного закрытия.

Это особенно важно для защиты компрессорного и турбинного оборудования.

Обратная арматура должна не только быстро закрыться, но и надежно ограничить дальнейшее прохождение рабочей среды в обратном направлении.

Конкретные требования к герметичности рекомендуется указывать в техническом задании.

ADAMS MAG для компрессоров

Одной из основных областей применения MAG являются нагнетательные линии воздушных и газовых компрессоров.

После штатной или аварийной остановки компрессора давление на стороне нагнетания может привести к изменению направления движения газа.

Если обратная арматура не закроется своевременно, газ может начать двигаться через компрессор в обратном направлении.

В зависимости от конструкции компрессора это может привести к:

обратному вращению ротора;
повышенной нагрузке на рабочие элементы;
повреждению подшипников;
повреждению уплотнений;
вибрациям;
нежелательным переходным процессам.

MAG автоматически реагирует на изменение потока и предотвращает длительное обратное движение рабочей среды.

Подбор MAG для газового компрессора

Для технического подбора желательно предоставить:

тип компрессора;
рабочий газ;
химический состав газа;
молекулярную массу;
минимальный расход;
нормальный расход;
максимальный расход;
давление всасывания;
давление нагнетания;
рабочую температуру;
максимальную температуру;
максимальный перепад давления;
параметры штатного останова;
параметры аварийного останова;
ожидаемый обратный поток;
допустимое время закрытия.

Чем подробнее представлены исходные данные, тем точнее можно подобрать размер и характеристику заслонки.

ADAMS MAG для паровых турбин

MAG также применяется в выпускных паропроводах паровых турбин.

При изменении режима работы турбины направление движения пара может изменяться за короткий промежуток времени.

Обратный поток способен создать нежелательные механические и тепловые нагрузки на оборудование.

Автоматически закрывающаяся MAG препятствует обратному прохождению пара и защищает турбинную установку.

При подборе для паровой турбины необходимо учитывать:

давление пара;
температуру;
расход;
давление перед заслонкой;
давление после заслонки;
режим работы турбины;
параметры сброса нагрузки;
характеристики переходного процесса;
допустимое время закрытия.

Рабочая температура до +500 °C

ADAMS MAG рассчитана на эксплуатацию при температуре рабочей среды от −50 до +500 °C.

Это позволяет применять ее в высокотемпературных паровых и газовых системах.

Для высоких температур особенно важно правильно определить:

расчетную температуру;
рабочее давление;
материал корпуса;
материал диска;
материалы элементов уплотнения;
требования к теплоизоляции;
расположение вспомогательных устройств.

Конкретное исполнение определяется на этапе технического подбора.

Преимущества ADAMS MAG

Основные преимущества обратной заслонки MAG:

быстрое автоматическое реагирование на изменение потока;
надежная защита турбин и компрессоров;
внешний регулируемый противовес;
высокая чувствительность при небольшом перепаде давления;
надежное достижение конечного закрытого положения;
высокая степень герметичности;
низкое гидравлическое сопротивление;
минимальные потери давления;
низкое внутреннее трение;
прочная промышленная конструкция;
дополнительная фиксация резьбовых соединений;
большие диаметры до DN2000;
температура рабочей среды до +500 °C;
различные варианты вспомогательного управления;
небольшие эксплуатационные расходы;
минимальные требования к техническому обслуживанию;
возможность специальных исполнений.

Низкое гидравлическое сопротивление

Во время нормальной работы технологической системы обратная заслонка постоянно находится в потоке.

Поэтому величина гидравлического сопротивления напрямую влияет на энергетические затраты компрессора или другого оборудования.

Конструкция ADAMS MAG обеспечивает минимальные потери давления в открытом положении.

Это особенно важно для:

компрессорных установок большой мощности;
трубопроводов большого диаметра;
систем с большим расходом;
оборудования непрерывного действия.

Снижение гидравлических потерь позволяет уменьшить затраты энергии на транспортировку рабочей среды.

Вспомогательное пневматическое закрытие

Для специальных технологических систем MAG может оснащаться пневматическим вспомогательным устройством закрытия.

Такое исполнение применяется, когда кроме автоматического движения диска требуется дополнительное усилие или интеграция заслонки в систему противоаварийной защиты.

При подборе необходимо определить:

давление управляющего воздуха;
требуемое время закрытия;
управляющий сигнал;
аварийное положение;
требования АСУ ТП;
требования по взрывозащите.

Гидравлическое вспомогательное устройство

В качестве альтернативы возможно применение гидравлического вспомогательного устройства закрытия.

Гидравлическое управление может использоваться в системах, где необходимы большие усилия и заданная характеристика движения.

Параметры гидравлической системы определяются индивидуально.

Электрическое управление

Актуальная производственная программа ADAMS предусматривает для MAG также возможность электрического управления.

Конкретная схема применения электропривода зависит от требуемой функции и условий технологического процесса.

При запросе необходимо указать:

напряжение питания;
требования по времени срабатывания;
систему управления;
требования по взрывозащите;
сигналы обратной связи;
аварийное положение оборудования.

Муфта свободного хода

Для обеспечения свободного автоматического движения диска в конструкцию вспомогательной системы может входить муфта свободного хода.

Она позволяет отделить автоматическое движение обратной заслонки от сопротивления привода.

Благодаря этому чувствительность заслонки сохраняется даже при наличии дополнительной системы управления.

Блокировка ADAMS MAG

Для специальных условий эксплуатации возможно применение ручной или электрической системы блокировки.

Блокировка может использоваться при:

техническом обслуживании;
ремонте;
специальных технологических режимах;
необходимости зафиксировать положение оборудования.

Тип блокировки определяется требованиями конкретного проекта.

Продувка седла паром

Для сложных рабочих сред возможно исполнение с продувкой уплотнительной поверхности седла паром.

Такое решение может применяться в процессах, где существует вероятность:

отложения продукта;
загрязнения уплотнительной поверхности;
коксования;
налипания технологической среды.

Параметры подачи пара определяются условиями эксплуатации.

Обогревающая рубашка

Для рабочих сред, свойства которых значительно зависят от температуры, возможно применение обогревающей рубашки.

Она позволяет поддерживать температуру корпуса заслонки и снижать риск:

кристаллизации продукта;
застывания;
увеличения вязкости;
образования отложений.

Такие исполнения могут быть востребованы в нефтепереработке, нефтехимии и других технологических процессах.

Исполнение под приварку

Для ответственных трубопроводов возможно исполнение ADAMS MAG с концами под приварку.

Приварное соединение особенно актуально для:

высокотемпературных систем;
ответственных газовых линий;
паропроводов;
объектов с повышенными требованиями к надежности соединения;
технологических процессов, где необходимо минимизировать количество потенциальных мест утечки.

Материал концов под приварку выбирается с учетом материала трубопровода.

Области применения ADAMS MAG

ADAMS MAG может применяться в различных промышленных отраслях:

энергетика;
тепловые электростанции;
паровые турбины;
воздушные компрессоры;
газовые компрессоры;
нефтегазовая промышленность;
нефтепереработка;
нефтехимическая промышленность;
химические производства;
гидроэнергетика;
системы централизованного теплоснабжения;
металлургия;
промышленное водоснабжение;
целлюлозно-бумажная промышленность;
сахарная промышленность.

Конкретное исполнение выбирается в зависимости от параметров рабочей среды и технологического процесса.

MAG или GMZ — какую обратную заслонку выбрать?

ADAMS MAG и GMZ применяются для защиты компрессоров и турбин от обратного потока, однако конструктивно отличаются.

ADAMS MAG:

внешний балансировочный противовес;
очень низкое внутреннее трение;
высокая чувствительность к изменениям потока;
самостоятельное открытие и закрытие;
возможность установки вспомогательного пневматического или гидравлического устройства;
DN150–2000;
температура до +500 °C.

ADAMS GMZ:

регулируемый противовес;
подпружиненный пневматический привод;
гидравлическая система демпфирования;
управляемая динамика закрытия;
ориентирована на установки, где требуется дополнительный контроль движения диска.

Выбор между MAG и GMZ выполняется по динамическим параметрам конкретной системы.

MAG или FCV — какую модель выбрать?

FCV используется в особенно быстрых переходных процессах, где критически важно минимальное время закрытия.

MAG делает основной акцент на:

высокой чувствительности к изменению потока;
балансировке диска;
низком внутреннем трении;
малых потерях давления;
самостоятельном открытии и закрытии.

Поэтому выбор между MAG и FCV должен производиться на основании расчетных характеристик турбины или компрессора, а не только по DN и давлению.

Строительная длина ADAMS MAG

Стандартная строительная длина соответствует:

ISO 5752 Series 14 (F4).

При необходимости возможно изготовление специальной строительной длины по запросу.

Нестандартная строительная длина особенно востребована при замене ранее установленной арматуры, когда требуется сохранить существующую геометрию трубопровода.

Стандарты исполнения

В зависимости от проекта арматура ADAMS может проектироваться в соответствии с применимыми международными стандартами и нормативными требованиями, включая:

AD;
ANSI;
API;
ASME;
ATEX;
BS;
PED;
DIN EN / ISO;
GOST;
KTA;
MSS;
NACE;
RCC-M.

Необходимые стандарты рекомендуется указывать в техническом задании на поставку.

Как подобрать ADAMS MAG

Для технического подбора рекомендуется предоставить максимально полные параметры технологической системы.

Необходимые данные:

назначение заслонки;
рабочая среда;
химический состав среды;
агрегатное состояние;
номинальный диаметр DN;
внутренний диаметр трубопровода;
рабочее давление;
расчетное давление;
давление перед заслонкой;
давление после заслонки;
рабочая температура;
минимальная температура;
максимальная температура;
минимальный расход;
нормальный расход;
максимальный расход;
скорость потока;
характеристики компрессора или турбины;
параметры штатного останова;
параметры аварийного останова;
ожидаемый обратный поток;
максимально допустимое время закрытия;
требуемая строительная длина;
тип присоединения;
требования к вспомогательному приводу;
требования системы автоматизации;
специальные требования проекта.

При наличии технического задания, спецификации или документации производителя компрессора / турбины рекомендуется направить их вместе с запросом.

Подбор ADAMS MAG для замены существующей заслонки

При замене ранее установленной обратной арматуры дополнительно необходимо предоставить:

производителя существующей заслонки;
модель;
серийный номер;
DN;
PN или ANSI Class;
строительную длину;
присоединительные размеры;
фотографию шильдика;
общий вид оборудования;
имеющийся чертеж;
характеристики вспомогательного привода.

По этим данным можно подобрать исполнение с минимальными изменениями существующего трубопровода.

Цена ADAMS MAG

Цена обратной заслонки ADAMS MAG рассчитывается индивидуально для каждого проекта.

Стоимость зависит от:

номинального диаметра DN;
номинального давления;
ANSI Class;
рабочей температуры;
рабочей среды;
материалов исполнения;
конфигурации противовеса;
типа присоединения;
строительной длины;
пневматического или гидравлического вспомогательного устройства;
электрического управления;
системы блокировки;
паровой продувки седла;
обогревающей рубашки;
специальных требований проекта.

Для точного расчета стоимости рекомендуется предоставить техническое задание или заполненный опросный лист.

Купить ADAMS MAG

АО «ИРИМЭКС» выполняет технический подбор и поставку промышленной трубопроводной арматуры ADAMS.

Для подготовки предложения на ADAMS MAG рекомендуется указать:

DN → рабочая среда → давление → температура → расход → характеристики турбины или компрессора → требования к закрытию.

Если имеется техническое задание, спецификация или документация производителя основного оборудования, направьте имеющиеся материалы специалистам АО «ИРИМЭКС».

Специалисты АО «ИРИМЭКС» выполнят технический подбор ADAMS MAG и подготовят технико-коммерческое предложение под параметры вашей установки.

Часто задаваемые вопросы

Что такое ADAMS MAG?

ADAMS MAG — промышленная автоматически закрывающаяся обратная поворотная заслонка с внешним балансировочным противовесом, предназначенная прежде всего для защиты паровых турбин и воздушных или газовых компрессоров от обратного потока.

Какие диаметры выпускаются?

Актуальный диапазон ADAMS MAG составляет DN150–2000 (6"–80").

Какая максимальная температура ADAMS MAG?

Максимальная температура рабочей среды составляет +500 °C.

Какая минимальная температура?

Нижняя граница температурного диапазона составляет −50 °C.

На какое давление рассчитана MAG?

Производителем указаны исполнения PN6, PN10, PN16, PN25 и PN40, а также ANSI Class 150 и 300.

Где применяется ADAMS MAG?

Основные области применения — выпускные паропроводы паровых турбин и нагнетательные трубопроводы воздушных и газовых компрессоров.

Для чего нужен противовес?

Внешний противовес балансирует диск и позволяет настроить характеристику открытия и закрытия заслонки под параметры конкретного технологического процесса.

Может ли ADAMS MAG закрываться автоматически?

Да. MAG является автоматически закрывающейся обратной заслонкой.

Нужен ли MAG внешний источник энергии для нормального закрытия?

Базовая функция обратной заслонки является самозакрывающейся. Для специальных задач могут использоваться дополнительные пневматические, гидравлические или электрические системы.

Какие варианты управления доступны?

Производитель указывает самозакрывающееся, пневматическое, гидравлическое и электрическое управление.

Можно ли использовать MAG для газового компрессора?

Да. Нагнетательные линии газовых компрессоров являются одной из основных областей применения MAG.

Подходит ли MAG для воздушного компрессора?

Да. Производитель прямо указывает применение в воздушных и газовых компрессорных системах.

Можно ли использовать ADAMS MAG для паровой турбины?

Да. MAG применяется в выпускных паропроводах паровых турбин для защиты от обратного потока.

Почему у MAG низкие потери давления?

Конструкция диска и его балансировка рассчитаны на снижение внутреннего сопротивления и необходимого перепада давления при нормальном режиме работы.

Есть ли исполнение с пневматическим закрытием?

Да. Возможно дополнительное пневматическое устройство закрытия.

Возможно ли гидравлическое управление?

Да. Производитель предусматривает гидравлический вариант вспомогательного управления.

Есть ли электрическое управление?

Да. В актуальной производственной программе ADAMS для MAG указано также электрическое управление.

Возможна ли блокировка заслонки?

Да. В зависимости от исполнения может использоваться система блокировки.

Есть ли обогревающая рубашка?

Да. Для специальных технологических сред возможно исполнение с обогревающей рубашкой.

Есть ли продувка седла паром?

Да. Для специальных условий доступна продувка уплотнительной поверхности седла паром.

Возможно ли исполнение под приварку?

Да. Производителем предусмотрено исполнение с концами под приварку.

Какая строительная длина ADAMS MAG?

Стандартная строительная длина соответствует ISO 5752 Series 14 (F4). По запросу возможно изготовление специальной строительной длины.

Как подобрать ADAMS MAG?

Для технического подбора желательно предоставить DN, рабочую среду, давление, температуру, расход и характеристики защищаемого компрессора или турбины. Для ответственного оборудования желательно также указать параметры аварийного останова.

Как узнать цену ADAMS MAG?

Направьте техническое задание или основные параметры установки специалистам АО «ИРИМЭКС». После технического подбора будет подготовлено технико-коммерческое предложение.
