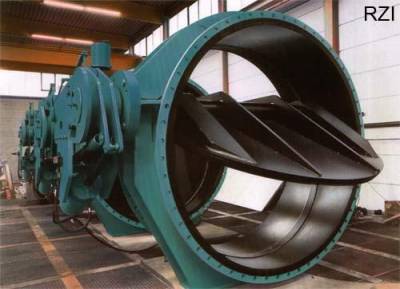

Обратная заслонка ADAMS RZI — защита насосов на трубопроводах большого диаметра

ADAMS RZI — промышленная обратная поворотная заслонка с регулируемой гидравлической системой демпфирования, предназначенная для защиты насосов и трубопроводов от обратного потока, резкого изменения давления и динамических нагрузок.

RZI разработана на базе проверенной конструкции ADAMS RZN и оптимизирована для работы с повышенными гидродинамическими нагрузками и трубопроводами большого диаметра.

Максимальный номинальный диаметр заслонки составляет DN3000.

Главная особенность ADAMS RZI — многодиапазонная система гидравлического демпфирования, позволяющая независимо настраивать несколько этапов процесса закрытия. Благодаря этому характеристику движения диска можно адаптировать под конкретную насосную установку и снизить риск критического повышения давления при остановке насоса.

Основные характеристики ADAMS RZI:

• номинальный диаметр: DN500–3000;
• размер: 20"–120";
• температура рабочей среды: от −50 до +200 °C;
• номинальное давление: PN2.5 / PN6 / PN10 / PN16 / PN25 / PN40;
• классы давления: ANSI Class 150 / 300;
• рабочие среды: преимущественно жидкости;
• принцип действия: автоматическое закрытие;
• демпфирование: регулируемое гидравлическое;
• количество независимо регулируемых диапазонов демпфирования: 3;
• уплотнение: мягкое или пластинчатое металлическое;
• система уплотнения: тройной эксцентриситет;
• строительная длина: ISO 5752 Series 14 (F4);
• возможна специальная строительная длина по требованиям проекта.

Назначение ADAMS RZI

Основное назначение обратной заслонки RZI — защита насосного оборудования от обратного движения рабочей среды после остановки насоса.

После отключения насосного агрегата поток в трубопроводе начинает замедляться. В определенных условиях возможно изменение направления движения жидкости.

Если обратный клапан закрывается слишком поздно, значительный объем среды начинает двигаться через насос в обратном направлении.

Если после этого клапан резко закрывается, в трубопроводе могут возникнуть значительные скачки давления.

Это способно привести к:

• гидравлическому удару;
• обратному вращению насоса;
• повреждению подшипников;
• повреждению вала;
• повреждению торцевых уплотнений;
• вибрациям оборудования;
• дополнительным нагрузкам на фланцевые соединения;
• повреждению опор трубопровода;
• сокращению срока службы насосного агрегата.

ADAMS RZI позволяет контролировать процесс закрытия диска и адаптировать его к гидравлической характеристике конкретной системы.

Принцип работы ADAMS RZI

Во время нормальной работы насоса поток рабочей среды воздействует на диск заслонки и удерживает его в открытом положении.

При снижении расхода диск начинает автоматически перемещаться в направлении закрытия.

Движение диска контролируется внешней гидравлической системой демпфирования.

В отличие от простого обратного клапана, RZI позволяет регулировать скорость движения диска на различных этапах закрытия.

Это дает возможность настроить закрытие таким образом, чтобы:

• ограничить обратный поток;
• уменьшить скорость обратного движения жидкости;
• снизить скачки давления;
• предотвратить резкий удар диска о седло;
• уменьшить обратное вращение насосного агрегата;
• снизить динамические нагрузки на систему.

Технические характеристики ADAMS RZI

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	RZI
Тип	обратная поворотная заслонка
Назначение	защита насосов и предотвращение обратного потока
Номинальный диаметр	DN500–3000
Размер	20"–120"
Температура	−50…+200 °C
Давление	PN2.5 / 6 / 10 / 16 / 25 / 40
ANSI	Class 150 / 300
Рабочая среда	преимущественно жидкости
Принцип закрытия	автоматический
Демпфирование	регулируемое гидравлическое
Диапазоны демпфирования	3 независимо регулируемых
Уплотнение	мягкое / пластинчатое металлическое
Геометрия уплотнения	тройной эксцентриситет
Строительная длина	ISO 5752 Series 14 (F4)
Специальная строительная длина	по запросу

Конкретное исполнение RZI определяется параметрами насосной установки, рабочей среды и требованиями проекта.

Трехдиапазонное демпфирование ADAMS RZI

Главное техническое преимущество RZI — возможность независимо регулировать три диапазона процесса закрытия.

Это особенно важно для сложных насосных систем, где скорость закрытия обратной арматуры должна изменяться по мере перемещения диска.

Например, на одном участке хода может требоваться относительно быстрое движение, чтобы уменьшить обратный расход, а в конечной фазе закрытия — более плавное торможение для ограничения скачка давления.

Система RZI позволяет настраивать каждый этап отдельно.

За счет этого можно подобрать характеристику закрытия с учетом:

• производительности насоса;
• напора;
• момента инерции насосного агрегата;
• длины трубопровода;
• диаметра;
• скорости потока;
• статического напора;
• перепада давления;
• времени выбега насоса;
• допустимого обратного вращения;
• допустимого повышения давления.

Защита от гидравлического удара

Гидравлический удар возникает при быстром изменении скорости движения жидкости в трубопроводе.

Одной из возможных причин является неправильная работа обратной арматуры после остановки насоса.

Простая обратная заслонка может закрыться после того, как жидкость уже начала двигаться в обратном направлении. Чем выше скорость обратного потока в момент закрытия, тем сильнее потенциальный скачок давления.

ADAMS RZI позволяет регулировать характеристику закрытия и тем самым воздействовать на динамику переходного процесса.

При правильном подборе и настройке это помогает снизить вероятность:

• резкого повышения давления;
• ударных нагрузок;
• вибраций;
• обратного вращения насоса;
• повреждения трубопроводной системы.

Для крупных и ответственных насосных установок рекомендуется выполнять расчет переходных процессов всей трубопроводной системы.

ADAMS RZI для трубопроводов большого диаметра

RZI особенно востребована на трубопроводах большого диаметра.

Диапазон оборудования составляет DN500–3000.

При таких размерах масса диска, гидродинамические силы и энергия движущейся рабочей среды становятся существенными.

Поэтому использование обычного свободно закрывающегося обратного клапана не всегда обеспечивает необходимую динамику процесса.

Регулируемая система демпфирования RZI позволяет контролировать движение крупного диска и адаптировать его к фактическим условиям эксплуатации.

Особенно актуально это для:

• крупных насосных станций;
• циркуляционных систем электростанций;
• систем охлаждения;
• магистральных водоводов;
• водозаборных сооружений;
• систем технического водоснабжения;
• гидроэнергетики;
• промышленных водных систем.

Уплотнение ADAMS RZI

В зависимости от параметров технологического процесса возможно применение:

• мягкого уплотнения;
• пластинчатого металлического уплотнения.

В конструкции используется тройная эксцентрическая система уплотнения с наклонной конической геометрией.

Такая конструкция позволяет быстро разделять уплотнительные поверхности при открытии и уменьшать их взаимное трение.

Выбор системы уплотнения зависит от:

• рабочей среды;
• температуры;
• давления;
• требований к герметичности;
• состава жидкости;
• количества твердых включений;
• химической активности среды;
• требований к ресурсу оборудования.

Преимущества ADAMS RZI

Основные преимущества обратных заслонок RZI:

• защита насосного оборудования от обратного потока;
• контролируемое безударное закрытие;
• регулируемая характеристика закрытия;
• три независимо регулируемых диапазона демпфирования;
• возможность точной адаптации под конкретную насосную систему;
• автоматическое закрытие;
• возможность регулировки демпфирования снаружи;
• низкие потери давления;
• прогрессивное уплотнение;
• низкое внутреннее трение;
• большие диаметры до DN3000;
• возможность эксплуатации при высокой частоте циклов;
• длительный срок службы;
• дополнительная фиксация резьбовых соединений;
• возможность установки дополнительного противовеса;
• специальные исполнения для агрессивных сред;
• исполнение для морской воды;
• возможность концов под приварку;
• возможность специальной строительной длины.

Низкое гидравлическое сопротивление

Обратная заслонка находится в потоке на протяжении всего периода работы насосной системы.

Поэтому даже относительно небольшое дополнительное гидравлическое сопротивление при больших расходах может приводить к значительным эксплуатационным затратам.

Конструкция ADAMS RZI оптимизирована для снижения потерь давления в открытом положении.

Это особенно важно для:

• насосных агрегатов большой мощности;
• систем с непрерывным режимом работы;
• крупных водоводов;
• циркуляционных систем;
• систем охлаждения электростанций;
• трубопроводов больших диаметров.

ADAMS RZI для насосных станций

RZI предназначена прежде всего для ответственных насосных установок с жидкими рабочими средами.

Она может устанавливаться на напорной стороне насоса и выполнять функцию автоматической защиты при его остановке.

Типичные применения:

• промышленные насосные станции;
• насосные станции водоснабжения;
• циркуляционные насосные системы;
• системы охлаждения;
• системы технической воды;
• водозаборные сооружения;
• параллельно работающие насосы;
• энергетические установки.

При параллельной работе нескольких насосов обратная заслонка предотвращает прохождение потока через остановленный агрегат.

ADAMS RZI для воды

Одной из основных областей применения RZI являются трубопроводы с водой.

Заслонка может использоваться в системах:

• промышленного водоснабжения;
• технического водоснабжения;
• циркуляционного водоснабжения;
• системах охлаждения;
• водозаборах;
• насосных станциях;
• теплоэнергетике;
• гидроэнергетике;
• водоподготовке;
• оборотном водоснабжении.

Материалы внутренних деталей и покрытия подбираются с учетом состава и температуры воды.

ADAMS RZI для морской воды

Для работы с морской водой возможно специальное коррозионностойкое исполнение RZI.

Производителем предусмотрены варианты с использованием нержавеющей стали и защитной твердой резиновой футеровки.

При подборе арматуры для морской воды необходимо учитывать:

• соленость;
• химический состав;
• содержание взвешенных веществ;
• температуру;
• давление;
• скорость потока;
• коррозионную активность;
• требования к материалам внутренних деталей.

Такое исполнение может использоваться на:

• береговых насосных станциях;
• электростанциях;
• системах охлаждения морской водой;
• водозаборных сооружениях;
• морской и прибрежной инфраструктуре;
• промышленных предприятиях.

ADAMS RZI в энергетике

Крупные энергетические объекты используют насосные агрегаты большой мощности в системах:

• циркуляционной воды;
• охлаждения;
• технического водоснабжения;
• вспомогательных технологических контуров.

При аварийном отключении мощного насосного агрегата возникают сложные переходные процессы.

Для таких систем регулируемая характеристика закрытия RZI позволяет адаптировать работу обратной заслонки к параметрам конкретного трубопровода.

ADAMS RZI в гидроэнергетике

В гидроэнергетических системах арматура может работать при больших расходах и значительных динамических нагрузках.

При подборе RZI особенно важно учитывать:

• статический напор;
• максимальный расход;
• скорость движения воды;
• длину трубопровода;
• высотные отметки;
• характеристики насосного оборудования;
• инерцию вращающихся масс;
• допустимый рост давления;
• требования к времени закрытия.

По этим параметрам определяется оптимальная настройка системы демпфирования.

Возможность установки противовеса

Конструкция RZI предусматривает возможность установки дополнительного противовеса.

Противовес влияет на характеристику движения диска и может использоваться для адаптации заслонки к конкретным условиям эксплуатации.

Важное преимущество конструкции — возможность последующей установки противовеса, например после:

• замены насоса;
• изменения производительности;
• реконструкции трубопровода;
• изменения гидравлического режима;
• увеличения или уменьшения расхода.

Демпфирование открытия

В качестве дополнительной опции возможно применение системы демпфирования открытия.

Она позволяет контролировать скорость движения диска не только при остановке насоса, но и в процессе запуска.

Такая функция может быть полезна в системах, где слишком быстрое открытие арматуры способно вызвать нежелательные переходные процессы или динамические нагрузки.

Необходимость демпфирования открытия определяется параметрами конкретной насосной установки.

Принудительное управление

В качестве дополнительной опции для RZI возможно применение пневматического или гидравлического силового блока для принудительного управления заслонкой.

Такое решение применяется в специальных технологических системах, где требуется дополнительное воздействие на положение диска.

Необходимость принудительного управления определяется требованиями проекта.

Дополнительные варианты исполнения

В зависимости от условий эксплуатации RZI может иметь различные дополнительные исполнения:

• демпфирование открытия;
• пневматический силовой блок;
• гидравлический силовой блок;
• блокировка диска;
• исполнение Mansafe;
• дополнительный противовес;
• вулканизированное твердое резиновое покрытие;
• исполнение с концами под приварку;
• специальные материалы;
• специальная строительная длина.

Точная комплектация определяется на этапе технического подбора.

Большой ресурс работы

RZI рассчитана на длительную эксплуатацию, в том числе в системах с высокой частотой рабочих циклов.

Снижение ударных нагрузок и контролируемое движение диска способствуют уменьшению механического износа оборудования.

Возможность внешней настройки системы демпфирования дополнительно позволяет адаптировать заслонку к изменяющимся условиям эксплуатации без полной замены оборудования.

Строительная длина ADAMS RZI

Стандартная строительная длина выполняется в соответствии с:

ISO 5752 Series 14 (F4).

По запросу возможно изготовление специальной строительной длины.

Такой вариант особенно актуален при замене существующей крупногабаритной обратной арматуры, когда изменение трубопровода связано со значительными затратами.

Стандарты исполнения

В зависимости от конкретного проекта арматура ADAMS может проектироваться с учетом различных международных стандартов и нормативных документов, включая:

• AD;
• ANSI;
• API;
• ASME;
• ATEX;
• BS;
• PED;
• DIN EN / ISO;
• GOST;
• KTA;
• MSS;
• RCC-M.

Требуемые стандарты необходимо указывать в техническом задании.

RZI или RZN — какую обратную заслонку выбрать?

ADAMS RZI и RZN имеют сходное назначение — защита насосных установок с жидкими рабочими средами.

Основное различие заключается в диапазоне размеров и возможностях системы демпфирования.

ADAMS RZN:

• DN150–1000;
• до PN64;
• ANSI Class до 600;
• регулируемое гидравлическое демпфирование;
• подходит для широкого спектра насосных установок.

ADAMS RZI:

• DN500–3000;
• до PN40;
• ANSI Class до 300;
• предназначена в том числе для трубопроводов очень большого диаметра;
• имеет трехдиапазонную независимо регулируемую систему демпфирования;
• позволяет более детально настроить характеристику закрытия.

Окончательный выбор должен выполняться не только по DN, но и по гидравлическим характеристикам насосной установки.

Как подобрать ADAMS RZI

Для правильного подбора обратной заслонки необходимо предоставить данные не только по трубопроводу, но и по насосному агрегату.

Желательные исходные параметры:

• рабочая среда;
• химический состав среды;
• номинальный диаметр DN;
• внутренний диаметр трубопровода;
• рабочее давление;
• расчетное давление;
• минимальное и максимальное давление;
• рабочая температура;
• минимальный расход;
• нормальный расход;
• максимальный расход;
• скорость потока;
• модель насоса;
• производительность насоса;
• напор;
• частота вращения;
• момент инерции насосного агрегата;
• время выбега насоса;
• длина трубопровода;
• профиль трубопровода;
• статический напор;
• количество параллельно работающих насосов;
• допустимое обратное вращение;
• допустимое максимальное давление;
• требуемый материал;
• тип уплотнения;
• строительная длина;
• специальные требования проекта.

При наличии проектного гидравлического расчета рекомендуется приложить его к техническому заданию.

Расчет RZI для защиты от гидроудара

Для трубопроводов большого диаметра особенно рекомендуется выполнять расчет переходных гидравлических процессов.

Подбор обратной заслонки только по DN и PN не позволяет точно определить оптимальную динамику закрытия.

Расчет особенно важен для систем:

• большого диаметра;
• большой протяженности;
• с высоким статическим напором;
• с мощными насосами;
• с несколькими параллельно работающими агрегатами;
• с большими расходами;
• с высоким риском гидравлического удара.

На основании расчетных данных можно определить требуемую характеристику трех этапов демпфирования.

Цена ADAMS RZI

Цена обратной заслонки ADAMS RZI рассчитывается индивидуально для каждого проекта.

На стоимость влияют:

• номинальный диаметр DN;
• давление PN или ANSI Class;
• материалы изготовления;
• рабочая среда;
• система уплотнения;
• исполнение гидравлического демпфера;
• дополнительный противовес;
• система демпфирования открытия;
• защитные покрытия;
• коррозионностойкое исполнение;
• концы под приварку;
• строительная длина;
• специальные требования проекта.

Для крупногабаритной арматуры также существенное влияние на стоимость могут оказывать масса оборудования, особенности транспортировки и требования к монтажу.

Купить ADAMS RZI

АО «ИРИМЭКС» выполняет технический подбор и поставку промышленной трубопроводной арматуры ADAMS.

Для подготовки предложения на ADAMS RZI рекомендуется предоставить:

DN → давление → температура → рабочая среда → расход → характеристики насоса → параметры трубопровода → требования к закрытию.

Если имеется техническое задание, спецификация, гидравлический расчет или опросный лист, направьте имеющуюся документацию специалистам АО «ИРИМЭКС».

Специалисты АО «ИРИМЭКС» выполнят технический подбор ADAMS RZI и подготовят технико-коммерческое предложение для вашей насосной системы.

Опросный лист ADAMS RZI

Для ускорения технического подбора рекомендуется использовать опросный лист на арматуру ADAMS.

Особенно важно указать:

• DN;
• давление;
• температуру;
• рабочую среду;
• расход;
• параметры насоса;
• длину трубопровода;
• статический напор;
• режим эксплуатации;
• требования к времени закрытия;
• специальные требования.

Чем полнее исходные данные, тем точнее может быть определена конфигурация обратной заслонки и настройка системы демпфирования.

Часто задаваемые вопросы

Что такое ADAMS RZI?

ADAMS RZI — промышленная автоматически закрывающаяся обратная поворотная заслонка с регулируемой гидравлической системой демпфирования, предназначенная для защиты насосов и трубопроводных систем от обратного потока.

Какие диаметры выпускаются?

Актуальный диапазон ADAMS RZI составляет DN500–3000 (20"–120").

Какая рабочая температура RZI?

Диапазон рабочей температуры составляет от −50 до +200 °C.

На какое давление рассчитана ADAMS RZI?

Доступны исполнения PN2.5, PN6, PN10, PN16, PN25 и PN40, а также ANSI Class 150 и 300.

В чем главное отличие RZI от RZN?

RZI предназначена в том числе для трубопроводов очень большого диаметра — до DN3000 — и имеет многодиапазонную систему демпфирования с тремя независимо регулируемыми этапами закрытия.

Для чего нужны три диапазона демпфирования?

Они позволяют отдельно настраивать скорость движения диска на разных этапах закрытия и точнее адаптировать работу обратной заслонки к динамике конкретной насосной системы.

Может ли RZI защитить от гидравлического удара?

Регулируемая характеристика закрытия позволяет снизить риск опасных скачков давления. Для ответственных систем рекомендуется выполнять расчет переходных гидравлических процессов.

Какое уплотнение используется?

Доступно мягкое или пластинчатое металлическое уплотнение с тройной эксцентрической геометрией.

Для каких рабочих сред предназначена RZI?

Основное назначение — насосные системы с жидкими рабочими средами.

Можно ли использовать RZI для воды?

Да. Заслонка подходит для систем технического и промышленного водоснабжения, охлаждения, циркуляционной воды и других водных систем.

Есть ли исполнение для морской воды?

Да. Для соответствующих применений доступны коррозионностойкие материалы и специальные защитные покрытия.

Можно ли установить противовес?

Да. Конструкция предусматривает установку дополнительного противовеса, в том числе при последующей модернизации системы.

Можно ли регулировать скорость открытия?

Да. В качестве опции доступна система демпфирования открытия.

Есть ли принудительное управление?

В качестве дополнительной опции возможно применение пневматического или гидравлического силового блока.

Возможна ли поставка с концами под приварку?

Да. Производитель предусматривает такое исполнение.

Какая строительная длина ADAMS RZI?

Стандартная строительная длина соответствует ISO 5752 Series 14 (F4). Также возможно специальное исполнение по требованиям проекта.

Как подобрать ADAMS RZI?

Для точного подбора необходимо предоставить DN, давление, температуру, расход, характеристики насоса и основные параметры трубопровода. Для сложных систем желательно приложить расчет переходных процессов.

Как узнать цену ADAMS RZI?

Направьте техническое задание или параметры насосной установки специалистам АО «ИРИМЭКС». После технического подбора будет подготовлено коммерческое предложение.
