Заслонка Adams HPV

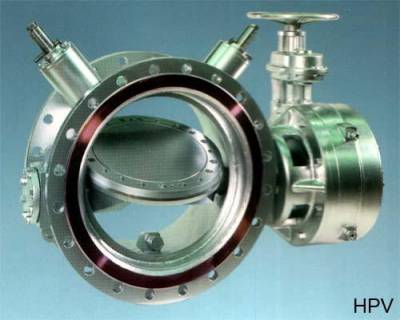

ADAMS HPV — промышленная герметичная поворотная заслонка с металлическим уплотнением, разработанная для перекрытия и регулирования потока при средних и высоких давлениях.

Заслонки HPV применялись в энергетике, системах централизованного теплоснабжения, нефтегазовой, химической и других отраслях промышленности. Конструкция рассчитана на высокие механические нагрузки и эксплуатацию при температуре рабочей среды до +500 °C.

Серия HPV относится к ранее выпускавшимся решениям ADAMS. При необходимости замены установленной заслонки ADAMS HPV специалисты АО «ИРИМЭКС» могут выполнить подбор современного технического решения с учетом параметров существующего оборудования, строительной длины, присоединительных размеров, характеристик привода и условий технологического процесса.

Основные характеристики ранее выпускавшихся ADAMS HPV:

• номинальный диаметр: DN100–1200;
• температурный диапазон: от −50 до +500 °C;
• номинальное давление: PN10 / PN16 / PN25 / PN40;
• классы давления: ANSI Class 150 / 300;
• уплотнение: металлическое пластинчатое;
• герметизация: двухсторонняя;
• конструкция: двойной эксцентриситет;
• функции: перекрытие и регулирование потока;
• управление: ручное, электрическое, пневматическое или гидравлическое.

Конструкция ADAMS HPV

В заслонках ADAMS HPV применяется металлическая система уплотнения, рассчитанная на восприятие значительных механических и температурных нагрузок.

Эксцентрическое расположение диска и вала позволяет уменьшить контакт и трение между уплотнительными поверхностями в процессе открытия и закрытия заслонки.

После начала открытия диск отходит от специально сформированной уплотнительной поверхности корпуса по периметру. Это снижает износ уплотнения и способствует увеличению срока службы арматуры.

При закрытии усилие распределяется по уплотнительной поверхности, обеспечивая надежное перекрытие рабочей среды.

Комбинированный принцип отключения по крутящему моменту и положению позволяет обеспечить необходимое усилие прижатия диска к седлу.

Технические характеристики ADAMS HPV

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	HPV
Тип	герметичная поворотная заслонка
Функция	запорная / регулирующая
Номинальный диаметр	DN100–1200
Температура рабочей среды	−50…+500 °C
Давление	PN10 / PN16 / PN25 / PN40
ANSI	Class 150 / 300
Уплотнение	металлическое пластинчатое
Герметизация	двухсторонняя
Конструкция	двойной эксцентриситет
Управление	ручное / электрическое / пневматическое / гидравлическое

Указанные параметры относятся к ранее выпускавшейся серии HPV. Фактические характеристики конкретной установленной заслонки необходимо уточнять по заводской маркировке, серийному номеру и документации на оборудование.

Преимущества ADAMS HPV

Конструкция HPV была разработана для эксплуатации в ответственных промышленных системах и обладает рядом эксплуатационных преимуществ:

• металлическое уплотнение;
• устойчивость к высоким температурам;
• возможность работы при средних и высоких давлениях;
• двухсторонняя герметизация;
• низкое трение при открытии и закрытии;
• равномерное распределение нагрузки на уплотнительную поверхность;
• высокая механическая прочность;
• возможность использования для перекрытия и регулирования потока;
• возможность установки в различных монтажных положениях;
• различные варианты приводов;
• специальные исполнения для сложных условий эксплуатации.

Области применения ADAMS HPV

Заслонки HPV применялись в различных промышленных технологических системах, в том числе:

• энергетика;
• теплоэнергетика;
• системы централизованного теплоснабжения;
• нефтегазовая промышленность;
• нефтеперерабатывающие предприятия;
• нефтехимическая промышленность;
• химические производства;
• паровые системы;
• горячая вода;
• промышленные газовые линии;
• трубопроводы с высокотемпературными средами;
• технологические системы с повышенными требованиями к герметичности;
• системы регулирования расхода.

ADAMS HPV для систем теплоснабжения

Одной из областей применения HPV являлись системы централизованного теплоснабжения.

Для таких объектов предусматривались специальные исполнения, позволяющие использовать заслонки для непосредственного подземного монтажа с соответствующей изоляцией.

Подобное решение позволяло отказаться от строительства отдельных дорогостоящих камер в некоторых проектах.

При замене ранее установленной подземной ADAMS HPV необходимо учитывать не только DN и рабочее давление, но также строительную длину, способ присоединения, конструкцию изоляции, положение привода и возможность обслуживания оборудования.

Варианты исполнения ADAMS HPV

Для серии HPV применялись различные специальные варианты исполнения, в том числе:

• обогревающая рубашка;
• система подачи или впрыска пара;
• блокирующая система;
• специальные сальниковые системы;
• малоэмиссионное уплотнение вала;
• исполнение с учетом требований TA-Luft;
• защитные конструктивные решения;
• исполнение под приварку;
• специальные материалы;
• исполнение с теплоизоляцией для непосредственного подземного монтажа.

Наличие конкретной опции на ранее поставленной заслонке рекомендуется проверять по серийному номеру и заводской документации.

Приводы ADAMS HPV

В зависимости от исполнения и требований технологической системы заслонки HPV могли комплектоваться:

• ручным редуктором;
• электроприводом;
• пневматическим приводом;
• гидравлическим приводом.

При замене существующей HPV возможно рассмотреть как поставку нового привода, так и возможность сохранения установленного привода при условии технической совместимости с новой арматурой.

Для оценки необходимо предоставить информацию о существующем приводе, включая:

• производителя;
• модель;
• выходной крутящий момент;
• присоединительные размеры;
• время открытия и закрытия;
• напряжение питания или параметры управляющей среды;
• требования системы автоматизации.

Замена ADAMS HPV

Поскольку HPV относится к ранее выпускавшейся линейке ADAMS, при модернизации оборудования особенно важен технический подбор замены.

АО «ИРИМЭКС» может выполнить подбор решения для замены существующей ADAMS HPV по техническим параметрам и присоединительным размерам.

При подборе учитываются:

• DN;
• PN или ANSI Class;
• рабочая и расчетная температура;
• рабочая среда;
• расход;
• перепад давления;
• строительная длина;
• присоединительные размеры;
• тип фланцев;
• направление потока;
• требуемая герметичность;
• материал корпуса и диска;
• тип установленного привода;
• крутящий момент;
• расположение оборудования;
• требования к автоматизации;
• специальные конструктивные исполнения.

В зависимости от условий эксплуатации может быть предложена современная заслонка ADAMS либо специальное решение для замены ранее установленного оборудования.

Как подобрать аналог ADAMS HPV

Для максимально точного подбора аналога рекомендуется предоставить фотографию заводской таблички установленной заслонки.

Особенно полезны следующие данные:

Тип: HPV
Серийный номер: Serial No.
DN: номинальный диаметр
PN / Class: номинальное давление
Год изготовления
Материал корпуса
Материал диска
Рабочая среда
Рабочая температура

Также желательно предоставить:

• общий вид установленной заслонки;
• чертеж;
• паспорт;
• старую спецификацию;
• данные установленного привода;
• размеры присоединительных фланцев;
• строительную длину.

По этим данным специалисты АО «ИРИМЭКС» смогут определить наиболее подходящий вариант замены.

Запасные части для ADAMS HPV

Для эксплуатируемых заслонок ADAMS HPV может потребоваться подбор запасных частей или решение по модернизации оборудования.

Для идентификации необходимой детали желательно предоставить:

• тип заслонки;
• серийный номер;
• DN;
• PN или ANSI Class;
• год выпуска;
• фотографию шильдика;
• фотографию требуемой детали;
• описание неисправности.

По серийному номеру возможно уточнить конфигурацию ранее поставленной арматуры и определить возможность поставки запасных частей или технической замены.

Ремонт и модернизация ADAMS HPV

При длительной эксплуатации промышленной арматуры замена всей заслонки требуется не всегда.

В зависимости от технического состояния оборудования могут рассматриваться:

• диагностика;
• замена элементов уплотнения;
• замена сальникового уплотнения вала;
• ремонт или замена привода;
• модернизация системы управления;
• восстановление отдельных элементов;
• полная замена заслонки современным исполнением.

Возможность ремонта определяется после идентификации оборудования и оценки его технического состояния.

ADAMS HPV или современная заслонка ADAMS

При проектировании новой установки вместо автоматического выбора устаревшей модели HPV рекомендуется выполнить подбор актуальной заслонки ADAMS по фактическим технологическим параметрам.

Это позволяет выбрать оборудование с учетом современных требований к:

• герметичности;
• энергоэффективности;
• выбросам;
• безопасности;
• автоматизации;
• ремонтопригодности;
• доступности запасных частей.

Для существующих объектов ключевая задача — обеспечить совместимость новой заслонки с трубопроводом и действующей системой управления.

Как заказать ADAMS HPV или подобрать замену

Для подготовки технического предложения направьте в АО «ИРИМЭКС»:

• фотографию шильдика ADAMS HPV;
• серийный номер;
• DN;
• PN / ANSI Class;
• рабочую среду;
• давление;
• температуру;
• данные привода;
• чертеж или паспорт, если они сохранились.

Если документация отсутствует, направьте фотографии установленного оборудования и известные технические параметры.

Специалисты АО «ИРИМЭКС» выполнят идентификацию оборудования, подберут решение для замены ADAMS HPV и подготовят технико-коммерческое предложение.

Цена ADAMS HPV

Поскольку ADAMS HPV не является стандартной серийной позицией текущей производственной программы, стоимость определяется индивидуально после технической проработки задачи.

Цена зависит от:

• DN;
• давления;
• температуры;
• рабочей среды;
• материалов исполнения;
• типа уплотнения;
• строительной длины;
• типа присоединения;
• привода;
• системы автоматизации;
• необходимости адаптации под существующий трубопровод;
• специальных требований проекта.

Для получения цены направьте данные установленной ADAMS HPV или техническое задание специалистам АО «ИРИМЭКС».

Часто задаваемые вопросы

Выпускается ли ADAMS HPV в настоящее время?

HPV относится к ранее выпускавшейся линейке ADAMS и в настоящее время не является стандартной серийной позицией. Для существующего оборудования может быть подобрано специальное решение или современная замена.

Какие диаметры были доступны для ADAMS HPV?

Для ранее выпускавшихся заслонок HPV указывался диапазон DN100–1200.

Какая максимальная температура ADAMS HPV?

В зависимости от исполнения заслонки HPV были рассчитаны на температуру рабочей среды до +500 °C.

На какое давление рассчитана ADAMS HPV?

Для серии указывались исполнения PN10, PN16, PN25 и PN40, а также ANSI Class 150 и 300.

Какое уплотнение используется в ADAMS HPV?

В конструкции применяется пластинчатая металлическая система уплотнения, предназначенная для работы при значительных нагрузках и высоких температурах.

Можно ли подобрать замену установленной ADAMS HPV?

Да. Для подбора желательно предоставить серийный номер, фотографию заводской таблички, DN, давление, температуру, рабочую среду и данные привода.

Можно ли сохранить существующий привод?

В некоторых случаях это возможно. Необходимо проверить крутящий момент, присоединительные размеры, характеристики привода и совместимость с выбранной новой заслонкой.

Можно ли заказать запасные части для старой ADAMS HPV?

Возможность поставки определяется по конкретной заслонке. Для проверки необходимо предоставить тип, серийный номер, DN, PN/Class и описание требуемой запасной части.

Как узнать цену замены ADAMS HPV?

Направьте фотографию шильдика, серийный номер и основные технологические параметры. АО «ИРИМЭКС» выполнит подбор и подготовит техническое и коммерческое предложение.
