Герметичная заслонка Adams НТК

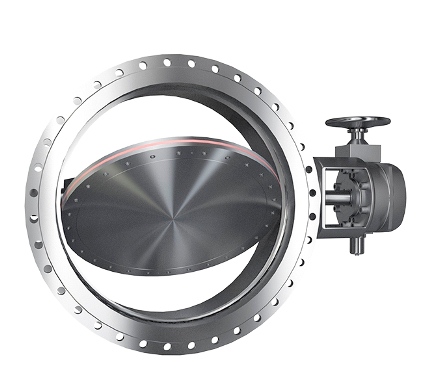

ADAMS HTK — высокопроизводительная герметичная поворотная заслонка с тройной эксцентрической системой уплотнения, предназначенная для перекрытия и регулирования потока в сложных технологических процессах.

Конструкция с металлическим уплотнением позволяет применять заслонки HTK при экстремально низких и высоких температурах, высоких нагрузках и большой частоте рабочих циклов.

Заслонки ADAMS HTK применяются в энергетике, нефтеперерабатывающей и нефтехимической промышленности, металлургии, на установках каталитического крекинга, этиленовых производствах и других промышленных объектах с повышенными требованиями к надежности трубопроводной арматуры.

Основные параметры ADAMS HTK:

• номинальный диаметр: DN150–4000;
• температурный диапазон: от −196 до +950 °C;
• номинальное давление: PN10 / PN16 / PN25 / PN40;
• классы давления: ANSI Class 150 / 300 / 600 / 900 / 1500;
• уплотнение: металлическое;
• конструкция: тройной эксцентриситет;
• функции: перекрытие и регулирование потока;
• управление: ручное, электрическое, пневматическое или гидравлическое.

Конструкция и принцип работы ADAMS HTK

Одной из основных особенностей ADAMS HTK является тройная эксцентрическая конструкция затвора.

Благодаря специальной геометрии уплотнительной системы контакт между уплотнительными поверхностями при открытии заслонки быстро прекращается. Это позволяет уменьшить трение и износ уплотнения по сравнению с традиционными конструкциями поворотных заслонок.

При закрытии диск перемещается в расчетное положение, обеспечивая плотный контакт металлического уплотнения с седлом корпуса.

Такая конструкция позволяет сочетать высокую герметичность, устойчивость к воздействию температуры и надежность работы при большом количестве циклов открытия и закрытия.

Металлическое уплотнение делает ADAMS HTK подходящей для технологических процессов, где использование стандартных эластомерных уплотнений невозможно из-за высокой температуры, особенностей рабочей среды или требований к надежности оборудования.

Технические характеристики ADAMS HTK

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	HTK
Тип арматуры	поворотная герметичная / регулирующая заслонка
Номинальный диаметр	DN150–4000
Температура рабочей среды	−196…+950 °C
Номинальное давление	PN10 / PN16 / PN25 / PN40
ANSI	Class 150 / 300 / 600 / 900 / 1500
Система уплотнения	металлическая
Конструкция	тройной эксцентриситет
Функции	перекрытие и регулирование потока
Управление	ручное / электрическое / пневматическое / гидравлическое

Конкретные характеристики, материалы исполнения, привод и конструкция заслонки подбираются в зависимости от рабочей среды, температуры, давления, диаметра трубопровода и требований технологического процесса.

Преимущества заслонок ADAMS HTK

К основным преимуществам серии HTK относятся:

• высокая степень герметичности;
• возможность эксплуатации при температурах до +950 °C;
• возможность применения при криогенных температурах до −196 °C;
• металлическая система уплотнения;
• тройная эксцентрическая конструкция;
• низкое трение уплотнительных поверхностей;
• надежная работа в различных монтажных положениях;
• хорошие характеристики регулирования потока;
• возможность эксплуатации при большой частоте рабочих циклов;
• возможность изготовления специальных исполнений под конкретный технологический процесс;
• возможность применения различных типов приводов.

Области применения ADAMS HTK

Заслонки HTK предназначены прежде всего для ответственных промышленных процессов, где требуется сочетание герметичности, температурной стойкости и высокой эксплуатационной надежности.

Типичные области применения:

• нефтеперерабатывающие заводы;
• нефтехимические предприятия;
• химическая промышленность;
• установки каталитического крекинга FCC;
• этиленовые установки;
• энергетические объекты;
• электростанции;
• газотурбинные установки;
• металлургические предприятия;
• высокотемпературные газовые линии;
• технологические установки с абразивными средами;
• трубопроводы с высокой частотой переключений;
• процессы, требующие надежного отсечения или регулирования потока.

ADAMS HTK для высоких температур

Для эксплуатации при экстремально высоких температурах применяются специальные исполнения HTK.

В высокотемпературных конструкциях особое внимание уделяется материалам корпуса, диска и элементов уплотнения. Для повышения износостойкости уплотнительные поверхности могут выполняться с твердым покрытием.

Такие заслонки применяются, в частности, на нефтеперерабатывающих установках, в FCC-процессах, металлургии, энергетике и других технологических системах с высокой температурой рабочей среды.

Максимальная температура рабочей среды для серии HTK может достигать +950 °C в зависимости от исполнения и условий эксплуатации.

Исполнение ADAMS HTK Block & Bleed

Для технологических процессов с повышенными требованиями к герметичности возможно исполнение HTK Block & Bleed.

В конструкции применяются два последовательно расположенных уплотнения. Между ними формируется изолированная камера, которая может использоваться для:

• контроля возможных остаточных утечек;
• отвода среды;
• вакуумирования;
• подачи барьерной жидкости или газа.

Исполнение Block & Bleed применяется там, где необходимо обеспечить дополнительный уровень изоляции технологической среды.

ADAMS HTK для FCC-установок

Для установок каталитического крекинга предлагаются специальные исполнения ADAMS HTK, рассчитанные на работу при экстремально высоких температурах и воздействии абразивных технологических сред.

В зависимости от задачи возможны конструкции с Expander Inlet, байпасными системами и другими специализированными решениями.

Конфигурация заслонки определяется на основании параметров конкретной установки.

ADAMS HTK для этиленовых установок

Для этиленовых производств ADAMS предлагает специализированные исполнения HTK, включая:

• TLV — Transfer Line Valve;
• DV — Decoking Valve.

Такие заслонки используются в технологических процессах этиленовых установок и подбираются индивидуально в соответствии с рабочими параметрами оборудования.

Варианты управления заслонкой

ADAMS HTK может комплектоваться различными типами приводов:

• ручным приводом;
• электроприводом;
• пневматическим приводом;
• гидравлическим приводом.

Тип привода подбирается в зависимости от диаметра заслонки, рабочего давления, требуемого времени срабатывания, системы автоматизации и условий эксплуатации.

Для специальных технологических процессов возможно быстродействующее открытие или закрытие заслонки.

Строительные длины и стандарты

В зависимости от исполнения строительные длины ADAMS HTK могут соответствовать:

• ISO 5752, Series 14 (F4);
• ISO 5752, Series 13 (F16);
• ASME B16.10;
• API 609.

По запросу возможно изготовление специальных строительных длин.

Проектирование и изготовление арматуры может выполняться с учетом требований международных стандартов и нормативов, включая ANSI, API, ASME, ATEX, DIN EN / ISO, GOST, NACE и другие применимые стандарты.

Как подобрать заслонку ADAMS HTK

Для правильного подбора исполнения необходимо предоставить основные параметры технологического процесса:

• номинальный диаметр трубопровода DN;
• рабочее и расчетное давление;
• рабочую и максимальную температуру;
• наименование и состав рабочей среды;
• расход среды;
• требуемый режим работы — запорный или регулирующий;
• требуемый класс герметичности;
• тип присоединения;
• материал корпуса и внутренних деталей, если он задан проектом;
• тип привода;
• требования по быстродействию;
• требования по взрывозащите и промышленной безопасности;
• специальные требования проекта.

При наличии технического задания, опросного листа или спецификации вы можете направить документацию специалистам АО «ИРИМЭКС» для подбора оборудования.

Цена ADAMS HTK

Цена заслонки ADAMS HTK рассчитывается индивидуально.

Стоимость зависит от:

• диаметра DN;
• класса давления;
• рабочей температуры;
• материалов исполнения;
• типа и конструкции уплотнения;
• типа присоединения;
• выбранного привода;
• системы управления;
• специальных требований к исполнению.

Для получения стоимости направьте техническое задание, спецификацию или основные рабочие параметры оборудования.

АО «ИРИМЭКС» выполнит подбор ADAMS HTK и подготовит технико-коммерческое предложение под требования вашего проекта.

Запросить предложение на ADAMS HTK

Для расчета стоимости и подбора заслонки отправьте заявку с техническими параметрами оборудования.

Необходимые данные: DN, давление, температура, рабочая среда, тип привода и требуемое исполнение.

Если часть параметров неизвестна, направьте имеющееся техническое задание — специалисты АО «ИРИМЭКС» помогут определить необходимую конфигурацию.

Часто задаваемые вопросы

Какая максимальная рабочая температура ADAMS HTK?

В зависимости от исполнения заслонка ADAMS HTK может применяться при температуре рабочей среды до +950 °C.

Какой минимальный и максимальный диаметр ADAMS HTK?

Стандартный диапазон серии HTK составляет от DN150 до DN4000.

Можно ли использовать ADAMS HTK для регулирования расхода?

Да. Заслонки HTK могут применяться как для перекрытия, так и для регулирования потока рабочей среды.

Какое уплотнение используется в ADAMS HTK?

В серии HTK применяется металлическая система уплотнения с тройной эксцентрической конструкцией.

Какие приводы устанавливаются на ADAMS HTK?

Возможна комплектация ручным, электрическим, пневматическим или гидравлическим приводом.

Есть ли исполнение ADAMS HTK Block & Bleed?

Да. Производитель предлагает исполнение HTK Block & Bleed с двумя последовательно расположенными уплотнениями и промежуточной камерой.

Как узнать цену ADAMS HTK?

Для расчета цены необходимо предоставить основные технические параметры: DN, давление, температуру, рабочую среду, требуемое исполнение и тип привода. На основании этих данных АО «ИРИМЭКС» подготовит технико-коммерческое предложение.
