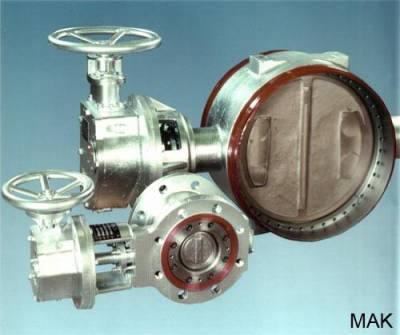

Герметичная заслонка Adams MAK

ADAMS MAK — универсальная промышленная поворотная заслонка с тройной эксцентрической конструкцией, предназначенная для надежного перекрытия и регулирования потока жидких и газообразных рабочих сред.

Заслонки MAK разработаны для эксплуатации в сложных технологических условиях: при высоких и криогенных температурах, повышенном давлении и большой частоте циклов открытия и закрытия.

Различные варианты системы уплотнения позволяют подобрать ADAMS MAK для энергетики, нефтегазовой и нефтехимической промышленности, химических производств, СПГ-установок и других ответственных технологических процессов.

Основные характеристики ADAMS MAK:

• номинальный диаметр: DN80–2400;
• температурный диапазон: от −196 до +600 °C;
• номинальное давление: PN10 / PN16 / PN25 / PN40 / PN64 / PN100;
• классы давления: ANSI Class 150 / 300 / 600 / 900 / 1500;
• конструкция: тройной эксцентриситет;
• варианты уплотнения: металлическое, металло-графитовое, L2, эластомерное;
• функции: запорная и регулирующая;
• управление: ручное, электрическое, пневматическое или гидравлическое.

Конструкция ADAMS MAK

Основой конструкции MAK является тройная эксцентрическая геометрия диска и седла.

При открытии заслонки уплотнительные поверхности быстро отходят друг от друга, благодаря чему уменьшается их взаимное трение. Контакт между поверхностями возникает преимущественно в конечной фазе закрытия.

Такой принцип работы позволяет снизить износ элементов уплотнения, уменьшить необходимый крутящий момент и обеспечить надежную работу арматуры при большом количестве циклов.

Система уплотнения интегрирована в конструкцию корпуса и защищена от механических повреждений воздействием потока рабочей среды.

ADAMS MAK может применяться не только как запорная, но и как регулирующая арматура.

Технические характеристики ADAMS MAK

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	MAK
Тип	герметичная поворотная заслонка
Функция	запорная / регулирующая
Конструкция	тройной эксцентриситет
Номинальный диаметр	DN80–2400
Температура рабочей среды	−196…+600 °C
Номинальное давление	PN10 / 16 / 25 / 40 / 64 / 100
ANSI	Class 150 / 300 / 600 / 900 / 1500
Уплотнение	металлическое / металло-графитовое / L2 / эластомерное
Управление	ручное / электрическое / пневматическое / гидравлическое

Конкретные параметры заслонки определяются выбранным исполнением, рабочей средой, температурой, давлением, материалами и требованиями проекта.

Система уплотнения ADAMS MAK

Для серии MAK доступны различные варианты системы уплотнения, что позволяет использовать одну базовую конструкцию заслонки в широком диапазоне технологических процессов.

В зависимости от условий эксплуатации возможно применение:

• металло-графитового ламельного уплотнения;
• массивного металлического уплотнения;
• металлического уплотнения L2;
• эластомерного уплотнения.

Выбор системы уплотнения выполняется с учетом температуры, давления, состава рабочей среды, требований к герметичности и частоты переключений арматуры.

Металлическое уплотнение

Металлическое уплотнение применяется в ответственных технологических процессах, в том числе при высоких температурах и там, где использование обычных мягких уплотнительных материалов ограничено.

Металло-графитовое уплотнение

Ламельная конструкция сочетает металлические элементы и графит и позволяет обеспечить надежную герметизацию в широком диапазоне эксплуатационных условий.

Уплотнение L2

Металлическое уплотнение L2 разработано для применения в условиях, предъявляющих повышенные требования к герметичности и эксплуатационной надежности заслонки.

Преимущества ADAMS MAK

Заслонки серии MAK сочетают компактную конструкцию поворотной арматуры с возможностью эксплуатации в тяжелых промышленных условиях.

Основные преимущества:

• тройная эксцентрическая конструкция;
• высокая герметичность;
• возможность работы при температурах от −196 до +600 °C;
• широкий диапазон номинальных давлений;
• низкое трение уплотнительных поверхностей;
• уменьшенный износ уплотнения;
• низкие эксплуатационные крутящие моменты;
• возможность применения при большой частоте переключений;
• хорошие регулировочные характеристики;
• низкое гидравлическое сопротивление;
• компактная конструкция;
• различные варианты системы уплотнения;
• возможность применения различных типов приводов;
• специальные исполнения для сложных технологических процессов;
• возможность исполнения с низким уровнем неорганизованных выбросов.

Низкотемпературное исполнение ADAMS MAK

ADAMS MAK может применяться при криогенных температурах вплоть до −196 °C.

Такие исполнения востребованы, например, в системах хранения, транспортировки и переработки сжиженных газов и СПГ.

Для низкотемпературного применения материалы корпуса и внутренних элементов заслонки подбираются с учетом механических свойств материалов при отрицательных температурах.

Для криогенных применений возможны специальные исполнения из нержавеющих литейных материалов, включая CF8M, CF3M, CF8 и CF3.

Конкретная конфигурация заслонки определяется параметрами технологического процесса.

ADAMS MAK для СПГ и криогенных сред

Заслонки MAK могут использоваться в технологических системах, связанных со сжиженным природным газом и другими криогенными рабочими средами.

Тройная эксцентрическая конструкция и специальные материалы позволяют применять заслонку в системах, где требуется надежное перекрытие потока при крайне низких температурах.

При подборе исполнения для СПГ необходимо учитывать:

• рабочую и расчетную температуру;
• давление;
• состав рабочей среды;
• требования к герметичности;
• материал корпуса и внутренних деталей;
• ориентацию оборудования;
• тип и параметры привода.

ADAMS MAK для высоких температур

В зависимости от исполнения ADAMS MAK может применяться при температурах рабочей среды до +600 °C.

Для таких условий используются соответствующие металлические материалы и системы уплотнения.

Высокотемпературные исполнения востребованы в энергетике, нефтехимии, химической промышленности, газовых технологических процессах и других установках, где стандартные поворотные затворы с мягким уплотнением использовать невозможно.

Области применения ADAMS MAK

Благодаря широкому диапазону диаметров, температур, давлений и вариантов исполнения MAK применяется в различных отраслях промышленности.

Основные области применения:

• нефтегазовая промышленность;
• нефтеперерабатывающие предприятия;
• нефтехимическая промышленность;
• химические производства;
• энергетика;
• газовая промышленность;
• СПГ-терминалы и LNG-установки;
• криогенные технологические системы;
• паровые системы;
• промышленные газовые линии;
• высокотемпературные технологические процессы;
• системы с высокой частотой переключений;
• технологические установки, требующие надежного отсечения среды;
• регулирующие системы.

Варианты исполнения ADAMS MAK

Конструкция заслонки может адаптироваться под требования конкретного технологического процесса.

В зависимости от задачи возможны:

• низкотемпературное исполнение;
• высокотемпературное исполнение;
• металлическое уплотнение;
• металло-графитовое ламельное уплотнение;
• металлическое уплотнение L2;
• мягкое уплотнение;
• специальные покрытия диска и уплотнительных поверхностей;
• обогревающая рубашка;
• подача или впрыск пара;
• специальные системы блокировки;
• специальные сальниковые системы;
• малоэмиссионное уплотнение вала;
• исполнение под приварку;
• специальные материалы;
• специальные строительные длины.

Необходимость конкретной опции определяется техническими условиями проекта.

Малоэмиссионное исполнение

Для технологических установок с повышенными требованиями к контролю выбросов могут применяться специальные системы уплотнения вала.

ADAMS предлагает варианты сальниковых уплотнений, рассчитанные на снижение неорганизованных выбросов, в том числе исполнения в соответствии с требованиями TA-Luft.

Такие решения особенно актуальны для нефтехимической, химической, газовой и других отраслей, где предъявляются строгие требования к герметичности оборудования относительно окружающей среды.

Управление заслонкой ADAMS MAK

В зависимости от требований технологического процесса MAK может комплектоваться различными системами управления.

Возможны:

• ручной редуктор;
• электропривод;
• пневматический привод;
• гидравлический привод.

При выборе привода учитываются:

• диаметр заслонки;
• перепад давления;
• рабочее давление;
• требуемый крутящий момент;
• частота переключений;
• время открытия и закрытия;
• режим регулирования;
• требования системы автоматизации;
• требования по взрывозащите;
• положение безопасности при отказе питания.

При необходимости заслонка может комплектоваться позиционером, концевыми выключателями, датчиками положения и другими элементами автоматизации.

ADAMS MAK как регулирующая заслонка

Помимо функций полного открытия и закрытия MAK может использоваться для регулирования расхода рабочей среды.

Поворотный диск позволяет изменять проходное сечение и управлять потоком в соответствии с требованиями технологического процесса.

При использовании заслонки в режиме регулирования необходимо учитывать:

• расход рабочей среды;
• входное и выходное давление;
• температуру;
• плотность и состав среды;
• требуемый диапазон регулирования;
• допустимый перепад давления;
• характеристику регулирующего органа.

Для точного подбора рекомендуется предоставлять расчетные данные по минимальному, нормальному и максимальному режиму работы.

Как подобрать ADAMS MAK

Для правильного подбора заслонки желательно предоставить следующие технические параметры:

• номинальный диаметр DN;
• внутренний диаметр трубопровода;
• рабочее давление;
• расчетное давление;
• рабочую температуру;
• минимальную и максимальную температуру;
• рабочую среду и ее состав;
• плотность среды;
• расход;
• требуемый режим — запорный или регулирующий;
• направление потока;
• требуемый класс герметичности;
• тип присоединения;
• материал корпуса;
• материал диска;
• материал уплотнения;
• тип привода;
• время открытия и закрытия;
• требования по взрывозащите;
• требования по неорганизованным выбросам;
• применяемые стандарты и нормативы.

Если параметры уже указаны в техническом задании, спецификации или опросном листе, достаточно направить имеющуюся документацию специалистам АО «ИРИМЭКС».

Цена ADAMS MAK

Цена заслонки ADAMS MAK определяется индивидуально для каждого проекта.

Стоимость зависит от:

• номинального диаметра DN;
• класса давления;
• расчетной температуры;
• материала корпуса и диска;
• системы уплотнения;
• типа присоединения;
• типа привода;
• комплектации системы автоматизации;
• требований по герметичности;
• специальных материалов и покрытий;
• криогенного или высокотемпературного исполнения;
• дополнительных требований проекта.

Для расчета стоимости направьте техническое задание, спецификацию или заполненный опросный лист.

АО «ИРИМЭКС» выполнит технический подбор ADAMS MAK и подготовит технико-коммерческое предложение для вашего проекта.

Запросить предложение на ADAMS MAK

Для получения цены и подбора оборудования укажите основные параметры:

DN → давление → температура → рабочая среда → расход → тип привода → требуемое исполнение.

Если точные параметры неизвестны, направьте имеющееся техническое задание или спецификацию. Специалисты АО «ИРИМЭКС» помогут определить подходящее исполнение заслонки.

Опросный лист ADAMS MAK

Для сокращения времени подбора оборудования рекомендуется заполнить опросный лист на арматуру ADAMS.

Опросный лист позволяет передать специалистам необходимые технологические данные и подобрать:

• типоразмер заслонки;
• систему уплотнения;
• материалы исполнения;
• тип привода;
• дополнительное оборудование;
• специальное исполнение.

Часто задаваемые вопросы

Что такое ADAMS MAK?

ADAMS MAK — промышленная герметичная поворотная заслонка с тройной эксцентрической конструкцией, предназначенная для перекрытия и регулирования потока рабочих сред в сложных технологических условиях.

Какие диаметры выпускаются?

Актуальный диапазон серии MAK составляет DN80–2400.

Какая максимальная температура ADAMS MAK?

В зависимости от исполнения рабочая температура может достигать +600 °C.

Какая минимальная температура ADAMS MAK?

Для криогенных исполнений температура рабочей среды может составлять до −196 °C.

На какое давление рассчитана ADAMS MAK?

Доступны исполнения PN10, PN16, PN25, PN40, PN64 и PN100, а также ANSI Class 150, 300, 600, 900 и 1500.

Какое уплотнение используется в ADAMS MAK?

В зависимости от применения возможны металло-графитовое ламельное, массивное металлическое, металлическое L2 или эластомерное уплотнение.

Можно ли использовать MAK как регулирующую заслонку?

Да. ADAMS MAK может использоваться как для перекрытия, так и для регулирования потока. Конкретное исполнение подбирается по технологическим параметрам процесса.

Можно ли использовать ADAMS MAK для СПГ?

Да. Для криогенных применений предусмотрены специальные исполнения, рассчитанные на эксплуатацию при температуре до −196 °C.

Какие приводы можно установить?

Заслонка может комплектоваться ручным редуктором, электрическим, пневматическим или гидравлическим приводом.

Как получить цену ADAMS MAK?

Для расчета стоимости необходимо предоставить DN, давление, температуру, рабочую среду, требуемый тип уплотнения и привода. При наличии технического задания или спецификации их можно направить специалистам АО «ИРИМЭКС» для подготовки предложения.
