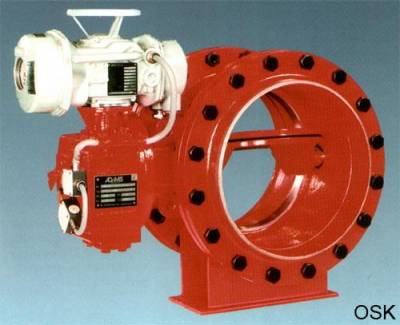

Заслонка Adams OSK

ADAMS OSK — промышленная герметичная поворотная заслонка с двухэксцентриковой конструкцией, предназначенная для надежного перекрытия и регулирования потоков жидких и газообразных рабочих сред.

Одно из основных преимуществ OSK — возможность изготовления заслонок очень больших номинальных диаметров, до DN4200. Благодаря компактной сварной конструкции ADAMS OSK является экономичным решением для магистральных и технологических трубопроводов большого диаметра.

Гидродинамически оптимизированная конструкция диска и уплотнения обеспечивает равномерное прохождение потока, низкие эксплуатационные крутящие моменты и хорошие регулировочные характеристики.

В зависимости от условий эксплуатации доступны различные специальные исполнения, включая антикоррозионные варианты, исполнение для морской воды, твердое резиновое покрытие и металлическое уплотнение L1.

Основные характеристики ADAMS OSK:

• номинальный диаметр: DN150–4200;
• температура рабочей среды: от −50 до +150 °C;
• номинальное давление: PN2.5 / PN6 / PN10 / PN16 / PN25 / PN40 / PN64;
• классы давления: ANSI Class 150 / 300 / 400;
• конструкция: двойной эксцентриситет;
• функция: запорная и регулирующая;
• герметичность: газоплотное закрытие;
• базовая система уплотнения: мягкое уплотнение;
• опция: металлическое уплотнение L1;
• управление: ручное, электрическое, пневматическое или гидравлическое;
• максимальный номинальный диаметр: DN4200.

Конструкция ADAMS OSK

Заслонка OSK имеет двухэксцентриковую конструкцию диска.

Эксцентрическое расположение диска и вала способствует быстрому отделению уплотнительных поверхностей друг от друга в процессе открытия заслонки. Благодаря этому снижается трение и уменьшается механический износ системы уплотнения.

Гидродинамически оптимизированная форма проточной части способствует равномерному прохождению рабочей среды без нежелательных застойных зон.

Непрерывное уплотнение обладает высокой устойчивостью к гидродинамическим нагрузкам, возникающим при движении рабочей среды.

Сочетание низкого трения, оптимизированной формы диска и компактной сварной конструкции обеспечивает небольшие эксплуатационные крутящие моменты даже для заслонок большого диаметра.

Технические характеристики ADAMS OSK

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	OSK
Тип	герметичная поворотная заслонка
Назначение	перекрытие и регулирование потока
Конструкция	двойной эксцентриситет
Номинальный диаметр	DN150–4200
Температура рабочей среды	−50…+150 °C
Номинальное давление	PN2.5 / 6 / 10 / 16 / 25 / 40 / 64
ANSI	Class 150 / 300 / 400
Стандартное уплотнение	мягкое
Дополнительное уплотнение	металлическое L1
Управление	ручное / электрическое / пневматическое / гидравлическое
Конструкция корпуса	сварная
Специальное исполнение	для морской воды
Максимальный диаметр	DN4200

Конкретные параметры, материалы и исполнение ADAMS OSK определяются техническими требованиями проекта, рабочей средой, температурой, давлением и диаметром трубопровода.

Преимущества ADAMS OSK

К основным преимуществам герметичных заслонок OSK относятся:

• возможность изготовления больших диаметров до DN4200;
• газоплотное закрытие;
• компактная конструкция;
• сравнительно небольшой вес;
• низкие эксплуатационные крутящие моменты;
• двухэксцентриковая конструкция;
• низкое трение системы уплотнения;
• уменьшенный износ уплотнительных поверхностей;
• хорошие регулировочные характеристики;
• равномерное прохождение рабочей среды;
• возможность работы с жидкими и газообразными средами;
• гибкая сварная конструкция;
• различные антикоррозионные исполнения;
• специальное исполнение для морской воды;
• возможность применения металлического уплотнения L1;
• возможность изготовления специальных строительных длин;
• различные варианты приводов.

ADAMS OSK больших диаметров

Одним из основных направлений применения OSK являются трубопроводы большого диаметра.

Серия производится в диапазоне до DN4200, что позволяет применять ее в крупных промышленных, энергетических и инфраструктурных проектах.

При увеличении диаметра трубопроводной арматуры особенно важны:

• масса оборудования;
• строительная длина;
• необходимый крутящий момент;
• гидравлическое сопротивление;
• устойчивость диска к динамическим нагрузкам;
• возможность монтажа и обслуживания;
• характеристики привода.

Компактная сварная конструкция OSK позволяет оптимизировать массу и габариты оборудования при сохранении требуемых эксплуатационных характеристик.

Благодаря этому ADAMS OSK может применяться там, где использование тяжелой литой арматуры большого диаметра экономически или технически нецелесообразно.

Газоплотное закрытие ADAMS OSK

Одной из ключевых особенностей ADAMS OSK является возможность обеспечения газоплотного закрытия.

Это делает заслонку подходящей не только для жидких сред, но и для различных промышленных газовых систем.

При подборе заслонки для газовой среды необходимо учитывать:

• состав газа;
• рабочее давление;
• расчетное давление;
• температуру;
• расход;
• требуемую герметичность;
• перепад давления на закрытом диске;
• требования по безопасности;
• требования по взрывозащите;
• режим эксплуатации заслонки.

Конкретное исполнение подбирается по параметрам технологического процесса.

ADAMS OSK для воды

Заслонки OSK широко применимы в системах транспортировки воды благодаря возможности изготовления больших диаметров, низким эксплуатационным моментам и компактной конструкции.

Типичные применения:

• промышленные системы водоснабжения;
• водозаборные сооружения;
• насосные станции;
• магистральные водоводы;
• системы охлаждения;
• оборотное водоснабжение;
• системы технической воды;
• энергетические объекты;
• гидротехнические сооружения.

Для воды с повышенной коррозионной активностью возможно применение специальных материалов и защитных покрытий.

ADAMS OSK для морской воды

Для эксплуатации в морской воде ADAMS предлагает специальное исполнение OSK.

В таких условиях особое значение имеет защита деталей заслонки от коррозии.

В зависимости от параметров проекта могут применяться:

• коррозионностойкие материалы;
• нержавеющие материалы;
• специальные защитные покрытия;
• твердое вулканизированное резиновое покрытие;
• специальные материалы внутренних деталей.

Исполнение для морской воды может использоваться в:

• системах охлаждения;
• водозаборах;
• морских терминалах;
• энергетических объектах;
• промышленных предприятиях;
• береговой инфраструктуре;
• системах технической морской воды.

При подборе необходимо предоставить химический состав рабочей среды и основные параметры эксплуатации.

Уплотнение ADAMS OSK

Стандартная конструкция OSK предусматривает гидродинамически оптимизированную систему мягкого уплотнения.

Конструкция обеспечивает минимальное трение при открытии и закрытии, благодаря чему уменьшается износ уплотнительных элементов.

Для специальных условий эксплуатации доступно металлическое уплотнение L1.

Выбор типа уплотнения зависит от:

• рабочей среды;
• температуры;
• давления;
• требуемой герметичности;
• частоты переключений;
• содержания твердых частиц;
• требований к сроку эксплуатации.

Специалисты АО «ИРИМЭКС» могут подобрать подходящую систему уплотнения по параметрам технологического процесса.

Твердое резиновое покрытие

Для работы с коррозионно-активными средами возможно специальное исполнение OSK с вулканизированным твердым резиновым покрытием.

Такое покрытие применяется для дополнительной защиты металлических поверхностей арматуры от воздействия рабочей среды.

Необходимость применения покрытия и его тип определяются химическим составом среды, температурой и условиями эксплуатации.

Области применения ADAMS OSK

Заслонки ADAMS OSK могут применяться в различных промышленных и инфраструктурных системах.

Основные отрасли:

• энергетика;
• тепловые электростанции;
• гидроэнергетика;
• нефтегазовая промышленность;
• нефтехимическая промышленность;
• системы централизованного теплоснабжения;
• водоснабжение;
• водоподготовка;
• промышленные системы охлаждения;
• металлургия;
• целлюлозно-бумажная промышленность;
• сахарная промышленность;
• газовые технологические линии;
• магистральные трубопроводы большого диаметра;
• системы технической воды;
• системы морской воды.

ADAMS OSK в энергетике

В энергетических установках заслонки большого диаметра применяются в системах охлаждения, технического водоснабжения, циркуляционных контурах и других вспомогательных технологических системах.

Для таких объектов важными характеристиками являются:

• высокая эксплуатационная надежность;
• низкое гидравлическое сопротивление;
• небольшие крутящие моменты;
• возможность автоматизации;
• большой ресурс переключений;
• ремонтопригодность;
• возможность изготовления крупногабаритной арматуры.

ADAMS OSK может комплектоваться приводом и системой управления в соответствии с требованиями автоматизированной системы управления технологическим процессом.

ADAMS OSK в гидроэнергетике

Большие диаметры делают OSK подходящим решением для ряда систем гидроэнергетических объектов.

В зависимости от проекта заслонка может использоваться для перекрытия или регулирования потока воды.

При подборе оборудования для гидроэнергетики дополнительно учитываются:

• максимальная скорость потока;
• гидростатическое давление;
• возможные гидравлические удары;
• режимы запуска и остановки;
• требуемое время закрытия;
• характеристики привода;
• требования аварийного закрытия.

Для критических применений окончательная конфигурация определяется на основании расчетных параметров системы.

ADAMS OSK как регулирующая заслонка

Помимо функции полного перекрытия потока OSK обладает хорошими регулировочными характеристиками.

Изменение угла открытия диска позволяет регулировать расход рабочей среды.

Для правильного подбора регулирующей заслонки необходимо учитывать не только DN трубопровода, но и фактические параметры процесса.

Желательно предоставить:

• минимальный расход;
• нормальный расход;
• максимальный расход;
• давление перед заслонкой;
• давление после заслонки;
• температуру;
• плотность рабочей среды;
• состав среды;
• допустимый перепад давления.

На основании этих данных определяется необходимый размер заслонки и параметры привода.

Варианты исполнения ADAMS OSK

В зависимости от требований проекта OSK может адаптироваться под конкретные условия эксплуатации.

Доступны различные опции, включая:

• металлическое уплотнение L1;
• блокирующую систему;
• вулканизированное твердое резиновое покрытие;
• исполнение под приварку;
• элементы дистанционной передачи;
• коррозионностойкие материалы;
• исполнение для морской воды;
• специальные строительные длины.

Точная комплектация определяется при техническом подборе оборудования.

Строительные длины ADAMS OSK

В зависимости от исполнения строительные длины могут соответствовать:

• ISO 5752 Series 13 (F16);
• ISO 5752 Series 14 (F4);
• ASME B16.10;
• API 609.

По запросу возможно изготовление специальных строительных длин.

Это особенно важно при замене существующей арматуры, когда необходимо установить новую заслонку без существенного изменения трубопровода.

Стандарты исполнения

В зависимости от требований проекта заслонки ADAMS могут проектироваться и изготавливаться с учетом международных стандартов и нормативных требований, включая:

• ANSI;
• API;
• ASME;
• ATEX;
• DIN EN / ISO;
• GOST;
• MSS;
• NACE;
• RCC-M и другие применимые нормы.

Перечень необходимых стандартов рекомендуется указывать при направлении технического задания.

Приводы ADAMS OSK

Заслонка может комплектоваться различными типами приводов:

• ручным приводом;
• электроприводом;
• пневматическим приводом;
• гидравлическим приводом.

При выборе привода учитываются:

• DN;
• рабочее давление;
• максимальный перепад давления;
• крутящий момент заслонки;
• требуемое время открытия и закрытия;
• частота переключений;
• режим регулирования;
• положение безопасности;
• параметры электропитания;
• наличие системы автоматизации;
• требования по взрывозащите.

Для арматуры больших диаметров правильный расчет привода особенно важен, поскольку гидродинамические нагрузки на диск могут быть значительными.

Как подобрать ADAMS OSK

Для правильного технического подбора рекомендуется предоставить:

• номинальный диаметр DN;
• внутренний диаметр трубопровода;
• рабочее давление;
• расчетное давление;
• минимальную и максимальную температуру;
• рабочую среду;
• химический состав среды;
• плотность;
• расход;
• скорость потока;
• максимальный перепад давления;
• режим работы — запорный или регулирующий;
• требуемый класс герметичности;
• тип присоединения;
• строительную длину;
• материал корпуса и внутренних деталей;
• требования к защитному покрытию;
• тип привода;
• требуемое время открытия и закрытия;
• требования системы автоматизации;
• применяемые стандарты.

При наличии готового технического задания или опросного листа достаточно направить документацию специалистам АО «ИРИМЭКС».

Цена ADAMS OSK

Цена заслонки ADAMS OSK рассчитывается индивидуально для каждого проекта.

На стоимость влияют:

• номинальный диаметр DN;
• номинальное и расчетное давление;
• материалы изготовления;
• рабочая среда;
• тип уплотнения;
• защитное покрытие;
• тип присоединения;
• строительная длина;
• тип привода;
• система автоматизации;
• специальные исполнения;
• требования проекта.

Для крупногабаритных заслонок на стоимость также существенно влияют масса оборудования, конструкция корпуса, требования к транспортировке и монтажу.

Для получения цены ADAMS OSK направьте техническое задание или основные рабочие параметры специалистам АО «ИРИМЭКС».

Купить ADAMS OSK

АО «ИРИМЭКС» осуществляет технический подбор и поставку промышленной трубопроводной арматуры ADAMS для российских промышленных предприятий.

Для подготовки предложения на ADAMS OSK необходимо указать основные параметры:

DN → давление → температура → рабочая среда → расход → тип уплотнения → тип привода.

Если точная конфигурация оборудования неизвестна, направьте техническое задание, спецификацию или заполненный опросный лист.

Специалисты АО «ИРИМЭКС» выполнят технический подбор и подготовят технико-коммерческое предложение.

Опросный лист ADAMS OSK

Для ускорения подбора рекомендуется использовать опросный лист на арматуру ADAMS.

В опросном листе желательно указать:

• DN;
• давление;
• температуру;
• рабочую среду;
• расход;
• тип трубопровода;
• режим работы;
• тип присоединения;
• тип привода;
• специальные требования.

Чем подробнее указаны исходные параметры, тем точнее можно подобрать исполнение заслонки и привод.

Часто задаваемые вопросы

Что такое ADAMS OSK?

ADAMS OSK — промышленная герметичная поворотная заслонка с двухэксцентриковой конструкцией, предназначенная для перекрытия и регулирования жидких и газообразных рабочих сред.

Какие диаметры выпускаются?

Актуальный диапазон ADAMS OSK составляет DN150–4200.

Какая максимальная температура ADAMS OSK?

Стандартный температурный диапазон составляет от −50 до +150 °C. Конкретное допустимое значение зависит от материалов, рабочей среды и исполнения заслонки.

На какое давление рассчитана ADAMS OSK?

Доступны исполнения PN2.5, PN6, PN10, PN16, PN25, PN40 и PN64, а также ANSI Class 150, 300 и 400.

Можно ли использовать ADAMS OSK для газа?

Да. Одним из преимуществ OSK является газоплотное закрытие, благодаря чему заслонка может применяться в трубопроводах с газообразными рабочими средами при соответствующем подборе исполнения.

Можно ли использовать ADAMS OSK для воды?

Да. OSK применяется в системах промышленного водоснабжения, охлаждения, энергетике, водной промышленности и других системах транспортировки воды.

Есть ли исполнение ADAMS OSK для морской воды?

Да. Производителем предусмотрено специальное исполнение для морской воды с материалами и защитой, подобранными для коррозионных условий эксплуатации.

Какой максимальный диаметр ADAMS OSK?

Производственная программа включает заслонки размером до DN4200, что делает OSK подходящей для трубопроводов очень большого диаметра.

Какое уплотнение используется?

Стандартно применяется гидродинамически оптимизированная мягкая система уплотнения. Для специальных условий доступно металлическое уплотнение L1.

Можно ли использовать OSK для регулирования расхода?

Да. ADAMS OSK обладает хорошими регулировочными характеристиками и может использоваться не только как запорная, но и как регулирующая заслонка.

Какие приводы устанавливаются на ADAMS OSK?

Возможна комплектация ручным, электрическим, пневматическим или гидравлическим приводом.

Можно ли заказать OSK с нестандартной строительной длиной?

Да. Помимо стандартных строительных длин возможно изготовление специальной строительной длины по требованиям проекта.

Как узнать цену ADAMS OSK?

Для расчета стоимости необходимо предоставить как минимум DN, давление, температуру, рабочую среду и требуемый тип привода. Для более точного подбора желательно направить техническое задание или опросный лист.

Где купить ADAMS OSK?

Для получения технического и коммерческого предложения направьте параметры оборудования или техническое задание специалистам АО «ИРИМЭКС». Будет выполнен подбор исполнения заслонки и привода с учетом условий эксплуатации.
