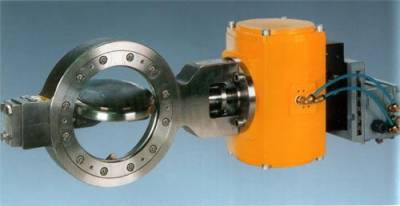

Заслонка Adams WAK

ADAMS WAK — компактная промышленная поворотная заслонка межфланцевого типа, предназначенная для перекрытия и регулирования потока жидких и газообразных рабочих сред.

Конструкция WAK разработана как технически эффективное и экономичное решение для промышленных трубопроводов. Заслонка отличается небольшим весом, компактными габаритами, низким требуемым крутящим моментом и хорошими регулировочными характеристиками.

ADAMS WAK особенно востребована в насосных и компрессорных линиях, а также в энергетике, нефтегазовой, нефтехимической, водной и других отраслях промышленности.

В зависимости от условий эксплуатации заслонка может комплектоваться мягким или металлическим уплотнением. Металлическое исполнение позволяет использовать WAK при температуре рабочей среды до +500 °C.

Основные характеристики ADAMS WAK:

• номинальный диаметр: DN80–1200;
• диапазон размеров: 3"–48";
• мягкое уплотнение: от −20 до +150 °C;
• металлическое уплотнение: от −50 до +500 °C;
• классы давления: ANSI Class 150 / 300;
• конструкция: межфланцевая поворотная заслонка;
• функции: перекрытие и регулирование потока;
• строительная длина: по API 609;
• управление: ручное, электрическое, пневматическое или гидравлическое;
• варианты исполнения: межфланцевое, однофланцевое, lug type;
• доступно исполнение с сертификацией SIL.

Конструкция ADAMS WAK

ADAMS WAK имеет компактную межфланцевую конструкцию, позволяющую устанавливать заслонку между фланцами трубопровода с минимальной строительной длиной.

Система уплотнения интегрирована в корпус заслонки. Такая конструкция обеспечивает плавное открытие и закрытие с низким трением и без нежелательного заклинивания уплотнительных элементов.

Благодаря оптимизированной проточной части WAK характеризуется небольшими потерями давления и хорошими гидравлическими характеристиками.

Низкий необходимый крутящий момент позволяет оптимизировать размер и мощность устанавливаемого привода.

Технические характеристики ADAMS WAK

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	WAK
Тип	межфланцевая поворотная заслонка
Назначение	запорная / регулирующая
Номинальный диаметр	DN80–1200
Размер в дюймах	3"–48"
Температура с мягким уплотнением	−20…+150 °C
Температура с металлическим уплотнением	−50…+500 °C
Давление	ANSI Class 150 / 300
Уплотнение	мягкое / металлическое
Строительная длина	API 609
Управление	ручное / электрическое / пневматическое / гидравлическое
Варианты исполнения	wafer / однофланцевое / lug type
Специальное исполнение	SIL-сертифицированное

Фактические рабочие характеристики конкретной заслонки определяются выбранным исполнением, материалами, рабочей средой, температурой, давлением и требованиями технологического процесса.

Мягкое уплотнение ADAMS WAK

Для рабочих сред и температур в диапазоне от −20 до +150 °C возможно применение WAK с мягким уплотнением.

Такое исполнение подходит для широкого спектра промышленных систем, где требуется надежное перекрытие потока при умеренной температуре рабочей среды.

Материал уплотнения подбирается в зависимости от:

• состава рабочей среды;
• температуры;
• давления;
• химической стойкости;
• частоты переключений;
• требований к герметичности.

Окончательный выбор материала рекомендуется выполнять на основании технических параметров конкретного процесса.

ADAMS WAK с металлическим уплотнением

Для более высоких температур применяется ADAMS WAK с металлическим уплотнением.

Металлическое исполнение рассчитано на диапазон температур от −50 до +500 °C.

Конструкция обеспечивает одностороннюю герметизацию и предназначена для процессов, где температура или свойства рабочей среды не позволяют использовать стандартное мягкое уплотнение.

Такое исполнение может применяться в:

• высокотемпературных газовых линиях;
• энергетических установках;
• технологических газопроводах;
• компрессорных системах;
• нефтехимических процессах;
• промышленных установках с горячими рабочими средами.

При подборе металлического исполнения необходимо учитывать направление потока и перепад давления.

Преимущества ADAMS WAK

К основным преимуществам заслонки WAK относятся:

• компактная конструкция;
• малый собственный вес;
• низкий требуемый крутящий момент;
• низкие потери давления;
• хорошие регулировочные характеристики;
• возможность установки в различных монтажных положениях;
• диапазон диаметров до DN1200;
• мягкое и металлическое исполнение;
• возможность эксплуатации металлического исполнения до +500 °C;
• несколько вариантов присоединения;
• возможность установки различных типов приводов;
• применение в запорном и регулирующем режиме;
• экономичная конструкция;
• широкий диапазон промышленного применения.

ADAMS WAK для насосных линий

Одной из основных областей применения WAK являются насосные трубопроводы.

Компактная конструкция и низкое гидравлическое сопротивление особенно важны для систем, где необходимо минимизировать потери давления.

В насосных системах ADAMS WAK может использоваться для:

• перекрытия трубопровода;
• регулирования расхода;
• технологического переключения линий;
• автоматизированного управления потоком.

При подборе необходимо учитывать расход, давление на входе и выходе, температуру, свойства перекачиваемой среды и режим работы насоса.

ADAMS WAK для компрессорных линий

Производитель отдельно рекомендует WAK для применения в компрессорных трубопроводах.

Хорошие регулировочные характеристики, небольшие потери давления и компактность делают заслонку подходящей для газовых технологических систем.

При подборе ADAMS WAK для компрессорной установки рекомендуется предоставить:

• состав газа;
• минимальный, нормальный и максимальный расход;
• давление перед заслонкой;
• давление после заслонки;
• рабочую и максимальную температуру;
• требуемый режим регулирования;
• максимальный перепад давления;
• требуемое время открытия и закрытия.

Эти параметры позволяют правильно определить размер заслонки и параметры привода.

ADAMS WAK как регулирующая заслонка

WAK может использоваться не только для полного перекрытия трубопровода, но и для регулирования расхода.

Положение диска изменяет проходное сечение заслонки и позволяет управлять объемом рабочей среды, проходящей через трубопровод.

Для правильного подбора регулирующей заслонки недостаточно только DN трубопровода.

Для расчета желательно предоставить:

• минимальный расход;
• нормальный расход;
• максимальный расход;
• давление до заслонки;
• давление после заслонки;
• температуру;
• плотность среды;
• агрегатное состояние;
• состав рабочей среды;
• допустимый уровень шума;
• требуемый диапазон регулирования.

На основании этих данных определяется оптимальный типоразмер и характеристика регулирующего органа.

Варианты исполнения ADAMS WAK

В зависимости от проекта заслонка WAK может поставляться в нескольких конструктивных исполнениях.

Межфланцевое исполнение

Стандартное компактное исполнение предназначено для установки между двумя фланцами трубопровода.

Его преимущества — минимальная строительная длина, небольшой вес и экономичная конструкция.

Однофланцевое исполнение

Для специальных условий монтажа доступно однофланцевое исполнение.

Конкретная конструкция определяется требованиями трубопроводной системы.

Lug Type

Доступно исполнение lug type с проходными или резьбовыми отверстиями в корпусе.

Такая конструкция позволяет использовать болтовое соединение корпуса с фланцами трубопровода и может быть удобна для определенных вариантов монтажа и обслуживания.

SIL-сертифицированное исполнение

Для технологических систем, связанных с функциональной безопасностью, доступно исполнение ADAMS WAK с сертификацией SIL.

Необходимый уровень безопасности, характеристики привода, управляющей системы и конечных элементов определяются требованиями конкретного проекта.

При запросе такого исполнения необходимо предоставить требования системы противоаварийной защиты и проектную документацию.

Области применения ADAMS WAK

Благодаря компактной конструкции и различным вариантам уплотнения WAK может применяться во многих промышленных системах.

Основные направления применения:

• компрессорные установки;
• насосные станции;
• энергетика;
• тепловые электростанции;
• нефтегазовая промышленность;
• нефтепереработка;
• нефтехимическая промышленность;
• химические предприятия;
• системы промышленного газоснабжения;
• водоснабжение и водоотведение;
• системы охлаждения;
• теплоэнергетика;
• металлургия;
• сахарная промышленность;
• целлюлозно-бумажная промышленность;
• технологические трубопроводы общего назначения.

Конкретное исполнение заслонки подбирается с учетом свойств рабочей среды и параметров технологического процесса.

Приводы ADAMS WAK

ADAMS WAK может комплектоваться различными типами приводов:

• ручным приводом;
• электроприводом;
• пневматическим приводом;
• гидравлическим приводом.

При выборе привода необходимо учитывать:

• номинальный диаметр;
• рабочее давление;
• максимальный перепад давления;
• рабочую среду;
• температуру;
• требуемый крутящий момент;
• время открытия и закрытия;
• частоту переключений;
• режим работы — запорный или регулирующий;
• требования системы автоматизации;
• положение безопасности при аварии;
• требования по взрывозащите.

Для регулирующих систем привод может комплектоваться позиционером и другими устройствами управления и обратной связи.

Строительная длина и стандарты

Строительные длины ADAMS WAK выполняются в соответствии с API 609.

Конструкция арматуры может проектироваться в соответствии с применимыми международными требованиями и стандартами, включая:

• ANSI;
• API;
• MSS;
• NACE.

Необходимые нормы и стандарты рекомендуется указывать в техническом задании на поставку.

Как подобрать ADAMS WAK

Для технического подбора заслонки рекомендуется предоставить следующие данные:

• номинальный диаметр DN;
• размер трубопровода;
• класс давления;
• рабочее давление;
• расчетное давление;
• рабочую температуру;
• минимальную и максимальную температуру;
• наименование рабочей среды;
• химический состав среды;
• агрегатное состояние;
• плотность;
• расход;
• максимальный перепад давления;
• требуемую герметичность;
• режим работы — запорный или регулирующий;
• требуемый тип уплотнения;
• тип присоединения;
• материал корпуса и диска, если задан проектом;
• тип привода;
• требования системы автоматизации;
• требования по функциональной безопасности;
• требования по взрывозащите.

При наличии технического задания, спецификации или опросного листа достаточно направить документацию специалистам АО «ИРИМЭКС».

Цена ADAMS WAK

Цена ADAMS WAK рассчитывается индивидуально в зависимости от исполнения заслонки.

На стоимость влияют:

• номинальный диаметр DN;
• ANSI Class;
• рабочая температура;
• тип уплотнения;
• материалы корпуса и внутренних деталей;
• тип присоединения;
• привод;
• система автоматизации;
• SIL-исполнение;
• специальные требования проекта.

Заслонка с мягким уплотнением и стандартным ручным управлением будет отличаться по стоимости от высокотемпературного металлического исполнения с автоматизированным приводом.

Для точного расчета рекомендуется направить техническое задание или заполненный опросный лист.

Купить ADAMS WAK

АО «ИРИМЭКС» выполняет технический подбор и поставку промышленной трубопроводной арматуры ADAMS.

Для подготовки предложения на ADAMS WAK достаточно указать основные параметры:

DN → ANSI Class → рабочая среда → давление → температура → расход → тип уплотнения → тип привода.

Если точная конфигурация неизвестна, направьте техническое задание или спецификацию.

Специалисты АО «ИРИМЭКС» выполнят подбор ADAMS WAK и подготовят технико-коммерческое предложение для вашего проекта.

Часто задаваемые вопросы

Что такое ADAMS WAK?

ADAMS WAK — компактная промышленная поворотная заслонка межфланцевого типа, предназначенная для перекрытия и регулирования жидких и газообразных рабочих сред.

Какие диаметры выпускаются?

Актуальный диапазон ADAMS WAK составляет DN80–1200 (3"–48").

Какая максимальная температура ADAMS WAK?

Для исполнения с мягким уплотнением максимальная температура составляет +150 °C, для исполнения с металлическим уплотнением — +500 °C.

Какая минимальная температура?

Для мягкого уплотнения диапазон начинается от −20 °C, для металлического — от −50 °C.

На какое давление рассчитана ADAMS WAK?

Производитель указывает исполнения ANSI Class 150 и ANSI Class 300.

Есть ли ADAMS WAK PN10 или PN16?

В актуальной документации производителя для WAK основные классы давления указаны по ANSI — Class 150 и Class 300. Возможность исполнения под конкретные требования проекта необходимо уточнять при техническом подборе.

Какое уплотнение используется в ADAMS WAK?

В зависимости от условий эксплуатации доступно мягкое или металлическое уплотнение. Металлическое исполнение предназначено в том числе для высокотемпературных применений.

Можно ли использовать WAK для регулирования расхода?

Да. Производитель отмечает хорошие регулировочные характеристики WAK, поэтому заслонка может использоваться как в запорном, так и в регулирующем режиме.

Подходит ли ADAMS WAK для компрессоров?

Да. Компрессорные линии относятся к приоритетным областям применения WAK.

Можно ли использовать WAK в насосных системах?

Да. Низкие потери давления и компактная конструкция делают WAK подходящей для насосных трубопроводов.

Какие варианты присоединения доступны?

Возможны стандартное межфланцевое исполнение, однофланцевый вариант и lug type с проходными или резьбовыми отверстиями.

Есть ли SIL-исполнение?

Да. Производитель указывает возможность поставки WAK в SIL-сертифицированном исполнении.

Какие приводы устанавливаются?

Возможны ручной, электрический, пневматический и гидравлический приводы.

Какая строительная длина ADAMS WAK?

Строительная длина выполняется согласно API 609.

Как узнать цену ADAMS WAK?

Для расчета стоимости необходимо предоставить DN, ANSI Class, рабочую среду, давление, температуру, требуемый тип уплотнения и привод. На основании этих данных АО «ИРИМЭКС» подготовит технико-коммерческое предложение.
