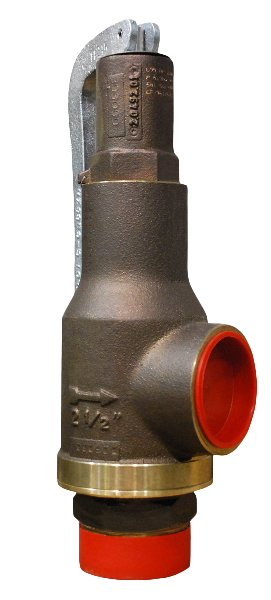

Предохранительные клапаны ПРЕГРАН КПП 095 DN15–25 PN25

Предохранительные клапаны ПРЕГРАН КПП 095 предназначены для автоматической защиты оборудования и трубопроводных систем от превышения допустимого давления путем сброса части рабочей среды.

Серия относится к пропорциональным предохранительным клапанам. По мере увеличения давления выше установленного значения проходное сечение клапана увеличивается постепенно, обеспечивая необходимый сброс рабочей среды.

ПРЕГРАН КПП 095 применяется для водяного пара, сжатого воздуха и жидкостей в инженерных и промышленных системах. Серия выпускается с входным и выходным номинальным диаметром DN15–25, рассчитана на PN25 и имеет корпус из нержавеющей стали.

Технические характеристики ПРЕГРАН КПП 095

Основные параметры клапанов:

• номинальный диаметр входного патрубка — DN15–25;
• номинальный диаметр выходного патрубка — DN15–25;
• номинальное давление — PN25;
• максимальное рабочее давление — 25 бар;
• минимальное давление настройки — 0,5 бар;
• шаг настройки давления — 0,1 бар;
• тип клапана — пропорциональный;
• материал корпуса — нержавеющая сталь;
• присоединение — резьбовое;
• максимальная температура рабочей среды — +250 °C;
• минимальная температура окружающей среды — −30 °C.

Принцип работы

В нормальном режиме пружина удерживает запорный элемент клапана в закрытом положении.

При достижении давления настройки усилие рабочей среды преодолевает усилие пружины, и клапан начинает открываться. У пропорционального клапана степень открытия увеличивается постепенно по мере роста давления.

Через открывшееся проходное сечение избыточная рабочая среда отводится из защищаемой системы. После снижения давления клапан закрывается и восстанавливает герметичность.

Рабочие среды

Предохранительные клапаны ПРЕГРАН КПП 095 предназначены для работы с:

• водяным паром;
• сжатым воздухом;
• водой;
• жидкими технологическими средами, совместимыми с материалами клапана.

Для применения с химически активными продуктами необходимо дополнительно проверять совместимость рабочей среды с материалами корпуса и седлового уплотнения.

Области применения

ПРЕГРАН КПП 095 применяется в:

• индивидуальных тепловых пунктах;
• пароконденсатных системах;
• промышленных технологических процессах;
• нефтегазовой промышленности;
• коммунальном хозяйстве;
• малой энергетике;
• системах сжатого воздуха;
• теплообменном оборудовании;
• технологических трубопроводах;
• оборудовании, работающем под давлением.

Преимущества ПРЕГРАН КПП 095

К основным особенностям серии относятся:

• корпус из нержавеющей стали;
• применение для пара, воздуха и жидкостей;
• давление до 25 бар;
• рабочая температура до +250 °C;
• пропорциональная характеристика открытия;
• компактное резьбовое присоединение;
• возможность точной настройки давления с шагом 0,1 бар;
• применение в инженерных и промышленных системах.

Нержавеющее исполнение расширяет возможности применения клапана в технологических процессах, где важна устойчивость оборудования к коррозионному воздействию рабочей среды.

Типоразмеры ПРЕГРАН КПП 095

Серия представлена основными номинальными диаметрами:

DN15, DN20 и DN25.

Конкретный размер предохранительного клапана выбирается не только по диаметру трубопровода, но и по требуемой пропускной способности, рабочему давлению, температуре и давлению настройки.

Давление настройки

Одним из ключевых параметров при выборе ПРЕГРАН КПП 095 является давление начала открытия клапана.

Для серии минимальное давление настройки составляет 0,5 бар, а изменение настройки выполняется с шагом 0,1 бар. Максимально допустимое рабочее давление составляет 25 бар.

Давление настройки должно определяться в соответствии с параметрами защищаемого оборудования и требованиями проектной и нормативной документации.

Как подобрать ПРЕГРАН КПП 095

Для правильного подбора предохранительного клапана необходимо указать:

• рабочую среду;
• агрегатное состояние среды;
• рабочее давление;
• требуемое давление настройки;
• максимальное допустимое давление;
• рабочую температуру;
• DN входного и выходного патрубков;
• требуемую пропускную способность;
• условия сброса рабочей среды;
• количество клапанов.

Для ответственных промышленных систем подбор рекомендуется выполнять по расчетной пропускной способности.

Купить предохранительный клапан ПРЕГРАН КПП 095

АО «ИРИМЭКС» осуществляет подбор и поставку предохранительных клапанов ПРЕГРАН КПП 095 DN15–25 PN25 для паровых, воздушных и жидкостных систем.

Для получения технического и коммерческого предложения укажите рабочую среду, DN, рабочее давление, давление настройки, температуру, требуемую пропускную способность и количество клапанов.

Специалисты АО «ИРИМЭКС» помогут подобрать необходимое исполнение ПРЕГРАН КПП 095 и подготовить техническое и коммерческое предложение.
