Предохранительные клапаны ПРЕГРАН КПП 095A/C DN10–25 PN16

Предохранительные клапаны ПРЕГРАН КПП 095A/C предназначены для автоматической защиты трубопроводов, резервуаров и технологического оборудования от повышения давления выше допустимого значения.

Клапан автоматически открывается при достижении установленного давления настройки и обеспечивает сброс избыточной рабочей среды. После снижения давления до безопасного уровня клапан закрывается и восстанавливает герметичность системы.

Серия КПП 095A/C применяется для водяного пара, сжатого воздуха, нейтральных газов и жидкостей в системах тепло-, водо- и пароснабжения, а также в промышленном технологическом оборудовании.

Технические характеристики ПРЕГРАН КПП 095A/C

Основные параметры:

• номинальный диаметр — DN10–25;
• номинальное давление — PN16 / 1,6 МПа;
• тип клапана — пропорциональный;
• конструкция — пружинная, угловая;
• исполнение — закрытое;
• присоединение — наружная резьба BSP;
• материал корпуса — хромированная латунь CuZn39Pb2;
• максимальная температура рабочей среды — +200 °C;
• минимальная температура — −10 °C;
• минимальное давление настройки — 0,03 МПа;
• максимальное давление настройки — до 1,6 МПа в зависимости от DN;
• шаг настройки — 0,01 МПа.

Исполнения КПП 095A/C

Предохранительные клапаны ПРЕГРАН КПП 095A/C выпускаются в нескольких вариантах исполнения.

Исполнение A предназначено преимущественно для водяного пара.

Исполнение C имеет ограничение хода тарелки и применяется для воды и других нейтральных жидкостей.

Также предусмотрено газонепроницаемое исполнение G и исполнение WM для морских условий эксплуатации.

Диапазон давления настройки

Для серии предусмотрены следующие диапазоны:

Настройка давления выполняется с шагом 0,01 МПа.

Конструкция клапана

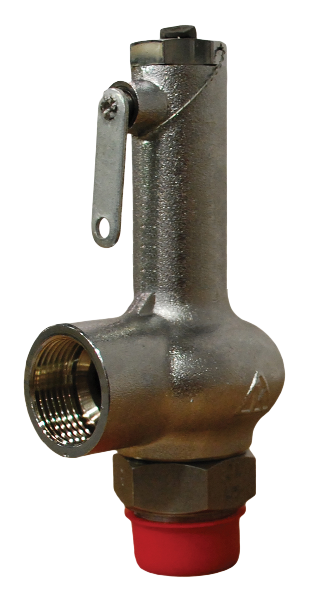

ПРЕГРАН КПП 095A/C представляет собой пропорциональный пружинный предохранительный клапан угловой конструкции.

Корпус выполнен из хромированной латуни CuZn39Pb2. Седло и тарелка изготовлены из коррозионностойкой стали, стержень — из нержавеющей стали, пружина — из пружинной легированной стали.

В нормальном режиме усилие пружины удерживает клапан закрытым. При достижении давления настройки рабочая среда преодолевает усилие пружины, тарелка поднимается и начинается сброс избыточного давления.

Рабочие среды

Предохранительные клапаны КПП 095A/C могут применяться для:

• водяного пара;
• воды;
• сжатого воздуха;
• нейтральных газов;
• нейтральных жидкостей.

Для применения с конкретной технологической средой необходимо учитывать её температуру, давление и химическую совместимость с материалами клапана.

Области применения

ПРЕГРАН КПП 095A/C применяется в:

• системах отопления;
• системах теплоснабжения;
• системах водоснабжения;
• паровых системах;
• пароконденсатных системах;
• системах сжатого воздуха;
• котельных;
• тепловых пунктах;
• резервуарах и аппаратах под давлением;
• технологических трубопроводах;
• промышленном оборудовании.

Преимущества ПРЕГРАН КПП 095A/C

К основным преимуществам серии относятся:

• компактные размеры;
• диапазон DN10–25;
• давление до 1,6 МПа;
• широкий диапазон настройки;
• температура рабочей среды до +200 °C;
• корпус из хромированной латуни;
• наружное резьбовое присоединение BSP;
• исполнения для пара и жидкости;
• возможность газонепроницаемого исполнения;
• точная настройка давления с шагом 0,01 МПа.

Как подобрать ПРЕГРАН КПП 095A/C

Для правильного подбора предохранительного клапана необходимо определить:

• рабочую среду;
• агрегатное состояние среды;
• DN;
• рабочее давление;
• давление настройки;
• максимальное допустимое давление системы;
• рабочую температуру;
• требуемую пропускную способность;
• тип исполнения A, C, G или WM;
• количество клапанов.

Конкретный типоразмер необходимо выбирать с учётом требуемой пропускной способности защищаемого оборудования.

Купить предохранительный клапан ПРЕГРАН КПП 095A/C

АО «ИРИМЭКС» осуществляет подбор и поставку предохранительных клапанов ПРЕГРАН КПП 095A/C DN10–25 PN16 для систем тепло-, водо- и пароснабжения, сжатого воздуха и промышленного оборудования.

Для получения технического и коммерческого предложения укажите рабочую среду, DN, рабочее давление, требуемое давление настройки, температуру и необходимое количество клапанов.

Специалисты АО «ИРИМЭКС» помогут подобрать требуемое исполнение ПРЕГРАН КПП 095A/C и подготовят техническое и коммерческое предложение.
