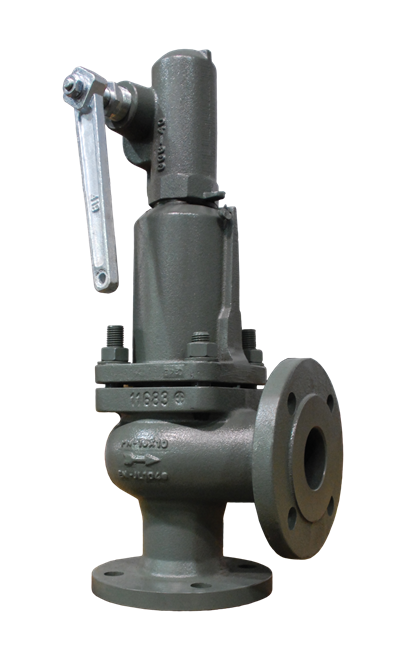

Предохранительные клапаны ПРЕГРАН КПП 096 DN20–200 PN16/40

Предохранительные клапаны ПРЕГРАН серии КПП 096 предназначены для автоматической защиты оборудования, резервуаров и трубопроводов от повышения давления выше допустимого значения.

КПП 096 представляет собой пропорциональный пружинный предохранительный клапан углового типа с фланцевым присоединением и закрытой конструкцией. Серия применяется для воды и других жидкостей, воздуха и газообразных рабочих сред.

При достижении установленного давления настройки клапан автоматически открывается и обеспечивает сброс избыточной рабочей среды. После снижения давления клапан закрывается, восстанавливая нормальный режим эксплуатации защищаемой системы.

Технические характеристики ПРЕГРАН КПП 096

Основные характеристики серии:

• номинальный диаметр — DN20–200;
• номинальное давление — PN16 / PN40;
• тип — пропорциональный;
• конструкция — пружинная, угловая;
• исполнение — закрытое;
• присоединение — фланцевое;
• давление настройки — от 0,045 МПа;
• максимальное давление настройки — до 4,0 МПа в зависимости от типоразмера и исполнения;
• настройка давления — с шагом 0,01 МПа;
• максимальная температура — до +400 °C в зависимости от материала корпуса;
• материалы корпуса — чугун, углеродистая и нержавеющая сталь.

Исполнения ПРЕГРАН КПП 096

Серия выпускается в трёх основных материальных исполнениях.

ПРЕГРАН КПП 096-01

Клапан КПП 096-01 имеет корпус из серого чугуна GG-25 (СЧ25).

Основные параметры:

• номинальное давление — PN16;
• максимальное давление — 1,6 МПа;
• максимальная температура рабочей среды — +300 °C;
• материал корпуса — чугун GG-25 (СЧ25).

ПРЕГРАН КПП 096-03

Клапан КПП 096-03 выполнен с корпусом из углеродистой стали GP240GH.

Основные параметры:

• номинальное давление — PN40;
• максимальное давление — 4,0 МПа;
• максимальная температура рабочей среды — +400 °C;
• материал корпуса — углеродистая сталь GP240GH.

ПРЕГРАН КПП 096-04

Клапан КПП 096-04 имеет корпус из нержавеющей стали GX5CrNi19-10.

Основные параметры:

• номинальное давление — PN40;
• максимальное давление — 4,0 МПа;
• максимальная температура рабочей среды — +300 °C;
• материал корпуса — нержавеющая сталь GX5CrNi19-10.

Типоразмеры КПП 096

Предохранительные клапаны ПРЕГРАН КПП 096 представлены в широком диапазоне размеров:

DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150 и DN200.

В зависимости от типоразмера меняются проходное сечение, габаритные размеры, масса, допустимое давление настройки и пропускная способность клапана.

Давление настройки

Клапан поставляется заказчику настроенным на требуемое давление начала открытия.

Минимальное давление настройки серии составляет 0,045 МПа. Максимально допустимое значение зависит от исполнения и DN.

Для клапанов PN40 давление настройки может достигать 4,0 МПа на отдельных типоразмерах. Для крупных DN допустимое максимальное давление настройки уменьшается в соответствии с техническими характеристиками производителя.

Настройка выполняется с шагом 0,01 МПа.

Варианты исполнения

Для ПРЕГРАН КПП 096 предусмотрены различные конструктивные исполнения:

• P — стандартное исполнение;
• G — газонепроницаемое исполнение;
• WM — исполнение для морских условий;
• M — с мембраной и обрезиненной тарелкой;
• 11A — с обрезиненной тарелкой;
• B — с блокирующим винтом;
• W — с изолирующей вставкой.

Конкретное исполнение выбирается в зависимости от рабочей среды, температуры, давления и требований технологической системы.

Рабочие среды

Предохранительные клапаны ПРЕГРАН КПП 096 предназначены для:

• воды;
• других жидких сред;
• сжатого воздуха;
• газообразных рабочих сред.

При использовании клапана с технологическими или химически активными продуктами необходимо дополнительно проверять совместимость рабочей среды с материалами корпуса, седла, тарелки и уплотнений.

Области применения

ПРЕГРАН КПП 096 применяется для защиты:

• трубопроводов;
• резервуаров;
• технологического оборудования;
• систем водоснабжения;
• систем теплоснабжения;
• промышленных инженерных систем;
• систем сжатого воздуха;
• газовых систем;
• технологических установок;
• оборудования, работающего под давлением.

Клапан обеспечивает автоматический сброс рабочей среды при превышении установленного безопасного давления.

Конструкция ПРЕГРАН КПП 096

КПП 096 имеет угловую фланцевую конструкцию. Основными элементами клапана являются корпус, седло, тарелка, шток, пружина и защитный колпак.

Материалы внутренних деталей зависят от исполнения клапана. Для стальных и чугунных вариантов седло и тарелка выполняются из коррозионностойкой стали, а для нержавеющего исполнения применяются соответствующие нержавеющие материалы.

В нормальном рабочем режиме усилие пружины удерживает тарелку на седле. При достижении давления настройки усилие рабочей среды преодолевает усилие пружины, клапан открывается и обеспечивает сброс избыточного давления.

Преимущества ПРЕГРАН КПП 096

Основные преимущества серии:

• широкий диапазон DN20–200;
• исполнения PN16 и PN40;
• давление настройки до 4,0 МПа;
• температура рабочей среды до +400 °C;
• фланцевое присоединение;
• варианты из чугуна, углеродистой и нержавеющей стали;
• различные специальные исполнения;
• возможность работы с жидкостями, воздухом и газами;
• точная заводская настройка давления срабатывания;
• широкий диапазон пропускной способности.

Как подобрать ПРЕГРАН КПП 096

Для правильного подбора предохранительного клапана необходимо указать:

• рабочую среду;
• агрегатное состояние среды;
• рабочее давление;
• требуемое давление настройки;
• максимально допустимое давление оборудования;
• рабочую температуру;
• DN входного патрубка;
• требуемую пропускную способность;
• требуемый материал корпуса;
• условия сброса;
• специальное исполнение при необходимости.

Типоразмер клапана необходимо выбирать с учётом расчётной пропускной способности, а не только диаметра трубопровода.

Купить предохранительный клапан ПРЕГРАН КПП 096

АО «ИРИМЭКС» осуществляет подбор и поставку предохранительных клапанов ПРЕГРАН КПП 096 DN20–200 PN16/40 для промышленных и инженерных систем.

Доступны исполнения КПП 096-01 из чугуна, КПП 096-03 из углеродистой стали и КПП 096-04 из нержавеющей стали.

Для получения технического и коммерческого предложения укажите рабочую среду, DN, рабочее давление, давление настройки, температуру, требуемую пропускную способность, материал корпуса и количество клапанов.

Специалисты АО «ИРИМЭКС» помогут подобрать необходимое исполнение ПРЕГРАН КПП 096 и подготовят техническое и коммерческое предложение.
