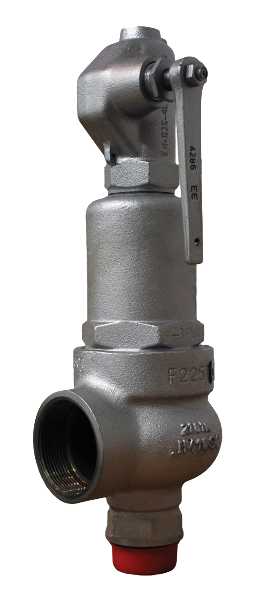

Предохранительные клапаны ПРЕГРАН КПП 495 DN20–32 PN16

Предохранительные клапаны ПРЕГРАН КПП 495 предназначены для автоматической защиты трубопроводов, резервуаров и технологического оборудования от повышения давления выше допустимого значения.

КПП 495 представляет собой полноподъёмный пружинный предохранительный клапан угловой конструкции с резьбовым присоединением. При достижении заданного давления настройки клапан быстро открывается и обеспечивает интенсивный сброс рабочей среды. После снижения давления до безопасного уровня клапан автоматически закрывается.

Серия предназначена для водяного пара, сжатого воздуха и жидкостей и применяется в системах тепло-, водо- и пароснабжения, а также на промышленном оборудовании и технологических трубопроводах.

Технические характеристики ПРЕГРАН КПП 495

Основные параметры:

• входной номинальный диаметр — DN20–32;
• выходной номинальный диаметр — DN32–50;
• номинальное давление — PN16 / 1,6 МПа;
• давление настройки — 0,15–1,6 МПа;
• шаг настройки — 0,01 МПа;
• максимальная температура рабочей среды — +200 °C;
• минимальная температура — −10 °C;
• материал корпуса — ковкий чугун EN-GJMW-400-5;
• тип клапана — полноподъёмный;
• конструкция — пружинная, угловая, закрытая;
• присоединение — резьба BSP, возможно исполнение NPT ASME;
• клапан поставляется настроенным на требуемое давление начала открытия.

Типоразмеры ПРЕГРАН КПП 495

Серия включает три основных исполнения:

Вход × выход	Проход седла	Площадь прохода	Входная резьба	Выходная резьба
DN20 × DN32	16 мм	201 мм²	G 3/4	G 1 1/4
DN25 × DN40	20 мм	314 мм²	G 1	G 1 1/2
DN32 × DN50	25 мм	491 мм²	G 1 1/4	G 2

Для DN20×32 высота клапана составляет 275 мм и масса около 3,0 кг, для DN25×40 — 320 мм и 4,2 кг, для DN32×50 — 357 мм и 5,4 кг.

Давление настройки

Для всех основных типоразмеров КПП 495 диапазон давления настройки составляет от 0,15 до 1,6 МПа.

Клапан поставляется заказчику с заводской настройкой на требуемое давление начала открытия. Настройка выполняется с шагом 0,01 МПа.

При выборе давления настройки необходимо учитывать рабочее давление системы, максимально допустимое давление защищаемого оборудования и требования проектной документации.

Принцип работы

В штатном режиме пружина удерживает тарелку клапана прижатой к седлу.

При повышении давления до установленного значения усилие рабочей среды преодолевает усилие пружины. Полноподъёмная конструкция обеспечивает быстрое увеличение проходного сечения и сброс необходимого количества рабочей среды.

После снижения давления усилие пружины возвращает тарелку на седло, прекращая сброс.

Рабочие среды

ПРЕГРАН КПП 495 применяется для:

• водяного пара;
• сжатого воздуха;
• воды;
• нейтральных жидких рабочих сред;
• газообразных сред, совместимых с материалами клапана.

Для жидкостей предусмотрены исполнения с ограничением хода тарелки. Для специальных условий эксплуатации производитель предусматривает различные конструктивные варианты клапана.

Варианты исполнения

Для серии ПРЕГРАН КПП 495 предусмотрены исполнения:

• P — стандартное;
• C — с ограничением хода тарелки для воды и других нейтральных жидкостей;
• G — газонепроницаемое;
• WM — для морских условий эксплуатации;
• M — с мембраной и обрезиненной тарелкой;
• 11A — с обрезиненной тарелкой;
• B — с блокирующим винтом;
• W — с изолирующей вставкой.

Области применения

Предохранительные клапаны ПРЕГРАН КПП 495 применяются для защиты:

• паропроводов;
• систем теплоснабжения;
• систем водоснабжения;
• пароконденсатных систем;
• систем сжатого воздуха;
• резервуаров;
• теплообменников;
• технологического оборудования;
• трубопроводов;
• оборудования, работающего под давлением.

Компактное резьбовое исполнение особенно удобно для систем, где необходим полноподъёмный клапан высокой пропускной способности при небольших номинальных диаметрах.

Преимущества ПРЕГРАН КПП 495

Основные преимущества серии:

• полноподъёмная конструкция;
• высокая пропускная способность;
• применение для пара, воздуха и жидкостей;
• DN20×32, DN25×40 и DN32×50;
• номинальное давление PN16;
• диапазон настройки 0,15–1,6 МПа;
• заводская настройка давления срабатывания;
• компактное резьбовое соединение;
• резьба BSP и возможность исполнения NPT;
• специальные исполнения для различных условий эксплуатации.

Как подобрать ПРЕГРАН КПП 495

Для подбора предохранительного клапана необходимо указать:

• рабочую среду;
• агрегатное состояние среды;
• рабочее давление;
• требуемое давление настройки;
• максимальное допустимое давление системы;
• рабочую температуру;
• требуемую пропускную способность;
• DN входного и выходного патрубков;
• тип резьбы BSP или NPT;
• специальное исполнение при необходимости.

Типоразмер предохранительного клапана следует выбирать по расчётной пропускной способности с учётом параметров защищаемого оборудования.

Купить предохранительный клапан ПРЕГРАН КПП 495

АО «ИРИМЭКС» осуществляет подбор и поставку полноподъёмных предохранительных клапанов ПРЕГРАН КПП 495 DN20–32 PN16 для паровых, воздушных и жидкостных систем.

Для получения технического и коммерческого предложения укажите рабочую среду, рабочее давление, давление настройки, температуру, требуемую пропускную способность, DN и количество клапанов.

Специалисты АО «ИРИМЭКС» помогут подобрать необходимый типоразмер и исполнение ПРЕГРАН КПП 495 и подготовят техническое и коммерческое предложение.
