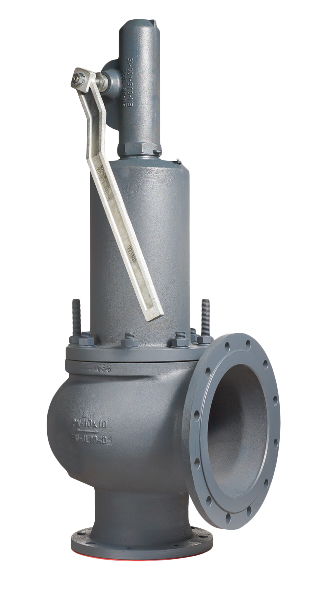

Предохранительные клапаны ПРЕГРАН КПП 496 DN20–150 PN16/40

Предохранительные клапаны ПРЕГРАН серии КПП 496 предназначены для автоматической защиты трубопроводов, резервуаров и технологического оборудования от повышения давления выше допустимого значения.

КПП 496 представляет собой полноподъёмный пружинный предохранительный клапан угловой конструкции с фланцевым присоединением. При достижении установленного давления настройки клапан автоматически открывается и обеспечивает сброс рабочей среды. После снижения давления до допустимого уровня запорный элемент возвращается в закрытое положение.

Клапаны применяются для жидкостей, водяного пара и сжатого воздуха. Стандартное исполнение предназначено для пара. Серия используется для защиты оборудования и трубопроводов систем тепло-, водо- и пароснабжения, а также промышленных технологических установок.

Технические характеристики ПРЕГРАН КПП 496

Основные параметры серии:

• номинальный диаметр входа — DN20–150;
• увеличенный диаметр выходного патрубка — до DN250;
• номинальное давление — PN16 / PN40;
• тип клапана — полноподъёмный;
• конструкция — пружинная, угловая;
• исполнение — закрытое;
• присоединение — фланцевое;
• фланцы — DIN, возможны исполнения ANSI Class 150/300;
• рабочие среды — жидкости, пар, сжатый воздух;
• давление настройки — от 0,045 МПа;
• максимальное давление настройки — до 4,0 МПа в зависимости от DN, рабочей среды и исполнения;
• максимальная температура рабочей среды — до +400 °C в зависимости от материала корпуса;
• настройка давления выполняется с шагом 0,01 МПа.

Исполнения ПРЕГРАН КПП 496

Предохранительные клапаны КПП 496 выпускаются в нескольких материальных исполнениях.

ПРЕГРАН КПП 496-01

Исполнение с корпусом из серого чугуна GG-25.

Основные параметры:

• номинальное давление — PN16;
• максимальное допустимое давление — 1,6 МПа;
• максимальная температура — +300 °C;
• минимальная температура — −10 °C.

ПРЕГРАН КПП 496-02

Исполнение с корпусом из высокопрочного чугуна GGG-40.

Основные параметры:

• номинальное давление — PN40;
• максимальное допустимое давление — 4,0 МПа;
• максимальная температура — +350 °C;
• минимальная температура — −10 °C.

ПРЕГРАН КПП 496-03

Исполнение с корпусом из углеродистой стали GP240GH.

Основные параметры:

• номинальное давление — PN40;
• максимальное допустимое давление — 4,0 МПа;
• максимальная температура — +400 °C;
• минимальная температура — −40 °C.

ПРЕГРАН КПП 496-04

Исполнение с корпусом из нержавеющей стали GX5CrNi19-10.

Основные параметры:

• номинальное давление — PN40;
• максимальное допустимое давление — 4,0 МПа;
• максимальная температура — +300 °C;
• минимальная температура — −60 °C;
• специальное низкотемпературное исполнение — до −196 °C по запросу.

Типоразмеры ПРЕГРАН КПП 496

Серия включает следующие основные сочетания входного и выходного номинальных диаметров:

DN20×32, DN25×40, DN32×50, DN40×65, DN50×80, DN65×100, DN80×125, DN100×150, DN125×200 и DN150×250.

Увеличенный диаметр выходного патрубка обеспечивает эффективный отвод сбрасываемой среды при срабатывании полноподъёмного клапана.

Давление настройки

Диапазон давления настройки ПРЕГРАН КПП 496 зависит от номинального диаметра, исполнения клапана и агрегатного состояния рабочей среды.

Минимальное давление настройки для большинства типоразмеров составляет 0,045–0,05 МПа.

Для отдельных исполнений PN40 максимальное давление настройки достигает 4,0 МПа. С увеличением номинального диаметра максимально допустимое давление настройки уменьшается в соответствии с техническими характеристиками производителя.

Настройка клапана выполняется с шагом 0,01 МПа.

Пропускная способность

Для расчёта пропускной способности клапанов КПП 496 используются коэффициенты расхода:

• пар и газы — α = 0,78;
• жидкости — α = 0,60;
• вязкие жидкости — α = 0,36.

Типоразмер предохранительного клапана необходимо выбирать по требуемой расчётной пропускной способности с учётом параметров защищаемого оборудования и рабочей среды.

Принцип работы

В штатном режиме давление пружины удерживает тарелку клапана на седле и обеспечивает герметичность.

При достижении установленного давления настройки усилие рабочей среды преодолевает усилие пружины. Полноподъёмная конструкция обеспечивает быстрое открытие клапана и увеличение проходного сечения для сброса требуемого количества рабочей среды.

После снижения давления до допустимого значения усилие пружины возвращает тарелку на седло и клапан закрывается.

Рабочие среды

Предохранительные клапаны ПРЕГРАН КПП 496 применяются для:

• водяного пара;
• сжатого воздуха;
• воды;
• жидких технологических сред;
• газообразных сред;
• вязких жидкостей при соответствующем подборе исполнения.

Для химически активных сред необходимо учитывать совместимость материалов корпуса, внутренних деталей и уплотнений с конкретной рабочей средой.

Области применения

ПРЕГРАН КПП 496 применяется для защиты:

• паропроводов;
• котельного оборудования;
• теплообменников;
• резервуаров;
• сосудов под давлением;
• систем теплоснабжения;
• систем водоснабжения;
• пароконденсатных систем;
• систем сжатого воздуха;
• технологических трубопроводов;
• энергетического оборудования;
• промышленных технологических установок.

Преимущества ПРЕГРАН КПП 496

Основные преимущества серии:

• полноподъёмная конструкция;
• высокая пропускная способность;
• диапазон DN20–150;
• исполнения PN16 и PN40;
• фланцевое присоединение;
• применение для пара, воздуха и жидкостей;
• корпуса из серого и высокопрочного чугуна, углеродистой и нержавеющей стали;
• температура рабочей среды до +400 °C;
• низкотемпературное нержавеющее исполнение;
• широкий диапазон давления настройки;
• точная заводская настройка давления срабатывания;
• возможность выбора исполнения под конкретные условия эксплуатации.

Как подобрать ПРЕГРАН КПП 496

Для правильного подбора предохранительного клапана необходимо указать:

• рабочую среду;
• агрегатное состояние среды;
• расход рабочей среды;
• рабочее давление;
• требуемое давление настройки;
• максимально допустимое давление оборудования;
• рабочую температуру;
• DN входного и выходного патрубков;
• требуемую пропускную способность;
• противодавление на выходе;
• материал корпуса;
• требования к присоединительным фланцам;
• условия сброса рабочей среды.

Выбор DN предохранительного клапана должен выполняться по расчётной пропускной способности, а не только по диаметру трубопровода.

Купить предохранительный клапан ПРЕГРАН КПП 496

АО «ИРИМЭКС» осуществляет подбор и поставку полноподъёмных предохранительных клапанов ПРЕГРАН КПП 496 DN20–150 PN16/40 для паровых, воздушных и жидкостных промышленных систем.

Доступны исполнения КПП 496-01, КПП 496-02, КПП 496-03 и КПП 496-04 с корпусами из чугуна, углеродистой и нержавеющей стали.

Для получения технического и коммерческого предложения укажите рабочую среду, расход, рабочее давление, давление настройки, температуру, требуемую пропускную способность, DN, материал корпуса и количество клапанов.

Специалисты АО «ИРИМЭКС» помогут выполнить подбор ПРЕГРАН КПП 496 по параметрам технологической системы и подготовят техническое и коммерческое предложение.
