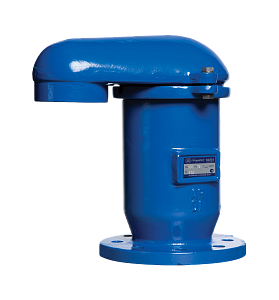

Комбинированный воздухоотводчик ГРАНРЕГ КАТ51 DN80–200 PN16

ГРАНРЕГ КАТ51 — комбинированный фланцевый воздухоотводчик для автоматического удаления и впуска воздуха в водяных трубопроводных системах.

Модель сочетает функции кинетического и автоматического воздухоотводчика. КАТ51 обеспечивает удаление больших объемов воздуха при заполнении трубопровода, удаляет скапливающийся воздух во время эксплуатации системы и обеспечивает впуск воздуха при ее опорожнении.

Воздухоотводчик предназначен для систем отопления, теплоснабжения и других водяных трубопроводных систем.

Назначение ГРАНРЕГ КАТ51

Комбинированный воздухоотводчик ГРАНРЕГ КАТ51 выполняет несколько функций:

• выпуск большого количества воздуха при заполнении трубопровода водой;
• автоматическое удаление воздуха, скапливающегося в системе во время эксплуатации;
• быстрый впуск воздуха при опорожнении трубопровода;
• снижение риска образования вакуума;
• уменьшение вероятности возникновения воздушных пробок;
• поддержание стабильной работы трубопроводной системы.

Благодаря комбинированному принципу действия КАТ51 применяется на трубопроводах большого диаметра, где требуется комплексное удаление воздуха на различных режимах работы системы.

Технические характеристики ГРАНРЕГ КАТ51

Тип: комбинированный воздухоотводчик
Серия: ГРАНРЕГ КАТ51
DN: 80–200
PN: 16
Максимальное рабочее давление: 16 бар
Рабочая среда: вода
Температура рабочей среды: до +65 °C
Тип присоединения: фланцевое
Материал корпуса: высокопрочный чугун
Материал седлового уплотнения: EPDM
Тип корпуса: с одним присоединительным патрубком

Принцип работы

При заполнении трубопровода водой находящийся внутри системы воздух вытесняется в корпус воздухоотводчика и удаляется через выпускное отверстие.

После заполнения системы КАТ51 продолжает автоматически удалять небольшие объемы воздуха, которые выделяются из рабочей среды и скапливаются в трубопроводе в процессе эксплуатации.

При опорожнении трубопровода клапан обеспечивает поступление воздуха внутрь системы. Это позволяет снизить риск возникновения вакуума и связанных с ним неблагоприятных воздействий на трубопровод и оборудование.

Таким образом, ГРАНРЕГ КАТ51 объединяет функции кинетического и автоматического воздухоотводчика в одном корпусе.

Область применения

Комбинированные воздухоотводчики ГРАНРЕГ КАТ51 применяются в:

• системах отопления;
• системах теплоснабжения;
• системах водоснабжения;
• магистральных водопроводах;
• насосных станциях;
• инженерных сетях;
• промышленных трубопроводных системах с водой в качестве рабочей среды.

Место установки и количество воздухоотводчиков определяются проектом системы с учетом профиля трубопровода, давления и требуемой производительности по воздуху.

Преимущества ГРАНРЕГ КАТ51

• комбинированный принцип работы;
• выпуск большого объема воздуха при заполнении трубопровода;
• автоматическое удаление воздуха в процессе эксплуатации;
• впуск воздуха при опорожнении системы;
• снижение риска образования вакуума;
• фланцевое присоединение;
• прочный корпус из высокопрочного чугуна;
• уплотнение EPDM;
• рабочее давление до 16 бар;
• применение на трубопроводах DN80–200;
• автоматическая работа без постоянного вмешательства персонала.

Отличие ГРАНРЕГ КАТ51 от КАТ51.1

Обе модели относятся к комбинированным воздухоотводчикам, однако предназначены для разных условий применения.

ГРАНРЕГ КАТ51 — промышленное фланцевое исполнение для трубопроводов больших диаметров DN80–200 с корпусом из высокопрочного чугуна.

ГРАНРЕГ КАТ51.1 — компактное резьбовое исполнение меньших диаметров с пластиковым корпусом.

Для магистральных и промышленных трубопроводов большого диаметра предпочтительным является КАТ51, а для более компактных инженерных систем может применяться КАТ51.1.

Подбор ГРАНРЕГ КАТ51

При подборе комбинированного воздухоотводчика необходимо учитывать:

• диаметр трубопровода;
• рабочее и максимальное давление;
• температуру рабочей среды;
• скорость заполнения и опорожнения системы;
• требуемую производительность по воздуху;
• место установки;
• количество воздухоотводчиков.

Корректный подбор воздухоотводчика особенно важен для трубопроводов большого диаметра, поскольку недостаточная производительность по воздуху может снижать эффективность его работы.

Купить ГРАНРЕГ КАТ51

АО «ИРИМЭКС» осуществляет подбор и поставку комбинированных воздухоотводчиков ГРАНРЕГ КАТ51 DN80–200 PN16 для систем отопления, теплоснабжения, водоснабжения и промышленных трубопроводов.

Для получения технической консультации и коммерческого предложения направьте специалистам АО «ИРИМЭКС» следующие данные:

• DN трубопровода;
• рабочее давление;
• максимальное давление;
• температуру рабочей среды;
• условия эксплуатации;
• требуемое количество оборудования.

Специалисты АО «ИРИМЭКС» помогут подобрать подходящее исполнение, уточнить технические характеристики, стоимость и условия поставки.

Для получения цены и коммерческого предложения на ГРАНРЕГ КАТ51 направьте заявку в АО «ИРИМЭКС».
