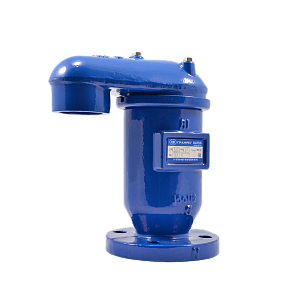

Комбинированный воздухоотводчик ГРАНРЕГ КАТ53 DN50–250 PN16

ГРАНРЕГ КАТ53 — комбинированный воздухоотводчик повышенной пропускной способности для автоматического удаления и впуска воздуха в водяных трубопроводных системах.

Модель сочетает функции кинетического и автоматического воздухоотводчика. КАТ53 обеспечивает выпуск большого объема воздуха при заполнении трубопровода, автоматическое удаление воздуха во время эксплуатации системы и быстрый впуск воздуха при ее опорожнении.

Воздухоотводчик выпускается во фланцевом исполнении DN50–250, рассчитан на давление PN16 и имеет прочный корпус из высокопрочного чугуна.

Назначение ГРАНРЕГ КАТ53

Комбинированный воздухоотводчик ГРАНРЕГ КАТ53 выполняет несколько основных функций:

• удаляет большие объемы воздуха при заполнении трубопровода;
• автоматически удаляет воздух, скапливающийся в системе во время эксплуатации;
• обеспечивает быстрый впуск воздуха при опорожнении трубопровода;
• снижает риск образования вакуума;
• уменьшает вероятность возникновения воздушных пробок;
• способствует стабильной работе трубопроводной системы.

Особенностью ГРАНРЕГ КАТ53 является повышенная пропускная способность по воздуху, благодаря чему модель подходит для трубопроводов большого диаметра и систем с повышенными требованиями к скорости выпуска и впуска воздуха.

Технические характеристики ГРАНРЕГ КАТ53

Тип: комбинированный воздухоотводчик
Серия: ГРАНРЕГ КАТ53
Исполнение: повышенной пропускной способности
DN: 50–250
PN: 16
Максимальное рабочее давление: 16 бар
Рабочая среда: вода
Температура рабочей среды: от −10 до +65 °C
Тип присоединения: фланцевое
Материал корпуса: высокопрочный чугун
Материал седлового уплотнения: EPDM
Тип корпуса: с одним присоединительным патрубком

Принцип работы

При заполнении трубопровода рабочей средой находящийся внутри воздух поступает в корпус воздухоотводчика и удаляется через выпускное отверстие.

После заполнения системы ГРАНРЕГ КАТ53 продолжает автоматически удалять воздух, который выделяется из рабочей среды и скапливается в трубопроводе в процессе эксплуатации.

При опорожнении системы клапан обеспечивает быстрое поступление воздуха внутрь трубопровода. Это снижает риск образования вакуума и связанных с ним неблагоприятных воздействий на трубопровод и оборудование.

Таким образом, КАТ53 обеспечивает управление воздухом как при заполнении и опорожнении системы, так и во время ее нормальной эксплуатации.

Повышенная пропускная способность

Ключевым преимуществом ГРАНРЕГ КАТ53 является повышенная производительность по воздуху.

Это особенно важно:

• для трубопроводов большого диаметра;
• при высокой скорости заполнения системы;
• при быстром опорожнении трубопровода;
• на протяженных магистральных трубопроводах;
• в системах с возможностью образования значительного объема воздуха;
• на участках, чувствительных к образованию вакуума.

Повышенная пропускная способность позволяет эффективно удалять и впускать значительные объемы воздуха в различных режимах работы трубопроводной системы.

Область применения

ГРАНРЕГ КАТ53 применяется в:

• системах отопления;
• системах теплоснабжения;
• системах водоснабжения;
• магистральных водопроводах;
• насосных станциях;
• инженерных сетях;
• промышленных трубопроводных системах;
• технологических водяных системах.

Место установки и необходимое количество воздухоотводчиков определяются проектом с учетом профиля трубопровода, DN, давления и требуемой производительности по воздуху.

Преимущества ГРАНРЕГ КАТ53

• комбинированный принцип действия;
• повышенная пропускная способность по воздуху;
• выпуск большого объема воздуха при заполнении;
• автоматическое удаление воздуха во время эксплуатации;
• быстрый впуск воздуха при опорожнении;
• снижение риска образования вакуума;
• уменьшение вероятности воздушных пробок;
• диапазон DN50–250;
• рабочее давление PN16;
• фланцевое присоединение;
• корпус из высокопрочного чугуна;
• уплотнение EPDM;
• автоматическая работа.

Отличие ГРАНРЕГ КАТ53 от КАТ51

ГРАНРЕГ КАТ51 и КАТ53 относятся к комбинированным воздухоотводчикам, однако отличаются рабочими характеристиками и областью применения.

ГРАНРЕГ КАТ51 — комбинированный фланцевый воздухоотводчик для автоматического удаления и впуска воздуха.

ГРАНРЕГ КАТ53 — комбинированный воздухоотводчик повышенной пропускной способности, предназначенный для систем, где требуется увеличенная производительность по воздуху.

КАТ53 целесообразно применять на трубопроводах и режимах работы, предъявляющих повышенные требования к скорости выпуска и впуска воздуха.

Подбор ГРАНРЕГ КАТ53

При подборе комбинированного воздухоотводчика необходимо учитывать:

• DN трубопровода;
• рабочее и максимальное давление;
• температуру рабочей среды;
• скорость заполнения трубопровода;
• скорость опорожнения системы;
• требуемую производительность по воздуху;
• профиль трубопровода;
• место установки;
• необходимое количество оборудования.

Правильный подбор особенно важен для трубопроводов большого диаметра, где недостаточная производительность воздухоотводчика может негативно влиять на работу всей системы.

Купить ГРАНРЕГ КАТ53

АО «ИРИМЭКС» осуществляет подбор и поставку комбинированных воздухоотводчиков ГРАНРЕГ КАТ53 DN50–250 PN16 повышенной пропускной способности.

Для получения технической консультации и коммерческого предложения направьте специалистам АО «ИРИМЭКС»:

• DN трубопровода;
• рабочее давление;
• максимальное давление;
• температуру рабочей среды;
• условия эксплуатации;
• требуемое количество оборудования.

Специалисты АО «ИРИМЭКС» помогут подобрать подходящее исполнение, уточнить технические характеристики, стоимость и условия поставки.

Для получения цены и коммерческого предложения на ГРАНРЕГ КАТ53 направьте заявку в АО «ИРИМЭКС».
