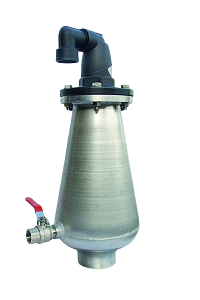

Комбинированный воздухоотводчик ГРАНРЕГ КАТ55 для канализации DN50–150 PN16

ГРАНРЕГ КАТ55 — комбинированный воздухоотводчик, специально предназначенный для систем водоотведения и канализации.

Воздушный клапан используется для удаления воздуха из трубопровода во время заполнения и эксплуатации системы, а также для быстрого впуска воздуха при опорожнении трубопровода или возникновении разрежения.

Рабочей средой для ГРАНРЕГ КАТ55 являются сточные воды. Конструкция воздухоотводчика адаптирована для эксплуатации в канализационных трубопроводных системах.

Назначение ГРАНРЕГ КАТ55

Воздухоотводчик ГРАНРЕГ КАТ55 выполняет несколько основных функций:

• удаление воздуха при заполнении канализационного трубопровода;
• автоматическое удаление воздуха и газов во время работы системы;
• быстрый впуск воздуха при возникновении разрежения;
• предотвращение образования опасного вакуума;
• поддержание нормального давления внутри трубопровода;
• снижение риска кавитационных воздействий;
• защита трубопровода и оборудования от неблагоприятных перепадов давления.

Наличие воздуха и газов в напорных канализационных трубопроводах может снижать пропускную способность системы, нарушать нормальную работу насосного оборудования и способствовать возникновению гидравлических проблем.

Применение комбинированного воздухоотводчика позволяет автоматически регулировать количество воздуха в системе на различных режимах ее работы.

Технические характеристики ГРАНРЕГ КАТ55

Тип: комбинированный воздухоотводчик
Серия: ГРАНРЕГ КАТ55
Назначение: системы канализации и водоотведения
Рабочая среда: сточные воды
DN: 50–150
PN: 16
Максимальное рабочее давление: 16 бар
Температура рабочей среды: от −10 до +60 °C
Тип присоединения: внутренняя резьба / фланцевое
Материал корпуса: углеродистая сталь
Материал седлового уплотнения: EPDM
Тип корпуса: угловой

Принцип работы

При заполнении канализационного трубопровода находящийся внутри системы воздух поступает в воздухоотводчик и удаляется наружу.

После заполнения трубопровода ГРАНРЕГ КАТ55 продолжает автоматически удалять воздух и газы, которые скапливаются в системе во время эксплуатации.

При снижении давления или опорожнении трубопровода клапан обеспечивает быстрый впуск воздуха внутрь системы.

Это позволяет уменьшить риск образования вакуума, кавитационных процессов и повреждения трубопровода вследствие неблагоприятных перепадов давления.

Почему воздух необходимо удалять из канализационного трубопровода

В напорных канализационных системах воздух и газы могут скапливаться в верхних точках и локальных возвышениях трубопровода.

Воздушные скопления способны:

• уменьшать эффективное проходное сечение трубопровода;
• увеличивать гидравлическое сопротивление;
• снижать производительность системы;
• вызывать нестабильную работу насосов;
• создавать дополнительные перепады давления;
• способствовать возникновению гидравлических ударов;
• увеличивать нагрузку на трубопровод и оборудование.

Правильно подобранный канализационный воздухоотводчик помогает поддерживать расчетный режим работы напорного трубопровода.

Область применения

ГРАНРЕГ КАТ55 применяется в:

• напорных системах канализации;
• системах водоотведения;
• трубопроводах сточных вод;
• канализационных насосных станциях;
• очистных сооружениях;
• промышленных системах сточных вод;
• напорных коллекторах.

Воздухоотводчики рекомендуется размещать в характерных точках трубопроводной системы в соответствии с проектом и гидравлическим расчетом.

Преимущества ГРАНРЕГ КАТ55

• специальное исполнение для канализационных систем;
• работа со сточными водами;
• комбинированный принцип действия;
• автоматическое удаление воздуха;
• быстрый впуск воздуха при возникновении вакуума;
• снижение риска кавитационных воздействий;
• защита трубопровода от неблагоприятных перепадов давления;
• DN50–150;
• рабочее давление PN16;
• фланцевое и резьбовое исполнение;
• угловая конструкция корпуса;
• корпус из углеродистой стали;
• уплотнение EPDM.

Отличие ГРАНРЕГ КАТ55 от КАТ51 и КАТ53

Главное отличие ГРАНРЕГ КАТ55 — область применения.

ГРАНРЕГ КАТ51 — комбинированный воздухоотводчик для водяных трубопроводных систем.

ГРАНРЕГ КАТ53 — комбинированный воздухоотводчик повышенной пропускной способности для водяных систем.

ГРАНРЕГ КАТ55 — специализированный комбинированный воздухоотводчик для систем канализации, водоотведения и трубопроводов сточных вод.

Поэтому при подборе оборудования для напорной канализации необходимо использовать воздухоотводчик, конструкция которого рассчитана на соответствующую рабочую среду и условия эксплуатации.

Подбор ГРАНРЕГ КАТ55

Для правильного подбора канализационного воздухоотводчика рекомендуется учитывать:

• DN трубопровода;
• рабочее и максимальное давление;
• расход сточных вод;
• скорость заполнения трубопровода;
• скорость опорожнения системы;
• профиль и протяженность трубопровода;
• расположение верхних точек;
• требуемую производительность по воздуху;
• тип присоединения;
• условия эксплуатации.

Для напорных канализационных систем особенно важно правильно определить необходимую производительность воздухоотводчика по выпуску и впуску воздуха.

Купить ГРАНРЕГ КАТ55

АО «ИРИМЭКС» осуществляет подбор и поставку комбинированных воздухоотводчиков ГРАНРЕГ КАТ55 DN50–150 PN16 для канализации, водоотведения и трубопроводов сточных вод.

Для получения технической консультации и коммерческого предложения направьте специалистам АО «ИРИМЭКС»:

• DN трубопровода;
• рабочее давление;
• параметры сточных вод;
• расход рабочей среды;
• условия эксплуатации;
• требуемое количество оборудования.

Специалисты АО «ИРИМЭКС» помогут подобрать подходящее исполнение, уточнить технические характеристики, стоимость и условия поставки.

Для получения цены и коммерческого предложения на ГРАНРЕГ КАТ55 направьте заявку в АО «ИРИМЭКС».
