Шаровой кран A+R KHF 710 с металлическим уплотнением

Шаровой кран A+R KHF 710 с металлическим уплотнением — высокопроизводительная промышленная трубопроводная арматура производства A+R Armaturen GmbH (Германия), предназначенная для надежного перекрытия потока в сложных технологических процессах.

Серия KHF 710 применяется при высоких температурах, повышенных давлениях, а также при работе с агрессивными, загрязненными и абразивными средами, когда применение традиционных мягких седловых уплотнений ограничено.

АО «ИРИМЭКС» осуществляет подбор и поставку шаровых кранов A+R Armaturen KHF 710 по техническому заданию, опросному листу или параметрам установленной арматуры.

Технические характеристики A+R KHF 710

Параметр	Характеристика
Производитель	A+R Armaturen GmbH, Германия
Серия	KHF 710
Тип	высокопроизводительный шаровой кран
Уплотнение	металлическое
Номинальный диаметр DIN	DN 15–300
Давление DIN	PN 10–40
ANSI	Class 150–600 и Class 900–1500, в зависимости от исполнения
Температура	от −50 до +400 °C
Высокотемпературное исполнение	до +650 °C по запросу
Присоединение	фланцевое
Строительная длина	DIN EN 558, ряд 27 / ряд 1
Фланцы	DIN EN 1092-1
Тип шара	плавающий или на опорах
Система седел	подпружиненная
Приводной интерфейс	DIN EN ISO 5211

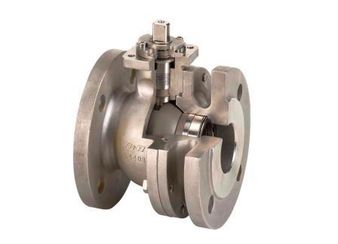

Шаровой кран KHF710 металлический DIN PN10-40

Конструкция шарового крана KHF 710

Ключевой особенностью A+R KHF 710 является подпружиненная высокоэффективная система металлического уплотнения.

Седла постоянно прижимаются к поверхности шара, обеспечивая надежную герметизацию при изменении давления и температуры рабочей среды.

В зависимости от номинального диаметра, давления и условий эксплуатации применяется плавающая конструкция шара либо шар на опорах.

Такая конструкция позволяет использовать KHF 710 в ответственных технологических процессах, где предъявляются повышенные требования к надежности, герметичности и ресурсу трубопроводной арматуры.

Материалы исполнения

Для изготовления корпуса шаровых кранов A+R KHF 710 могут применяться различные марки углеродистой, нержавеющей и специальной стали.

Стандартные варианты включают:

• 1.4408 / CF8M — нержавеющая сталь;
• 1.0619 / WCB — углеродистая сталь;
• Duplex — по запросу;
• Hastelloy C4 — по запросу;
• другие специальные материалы в зависимости от рабочей среды.

Материалы внутренних деталей и металлического уплотнения подбираются с учетом температуры, давления, химического состава и абразивности рабочей среды.

Металлическое уплотнение и защитные покрытия

Для эксплуатации с абразивными, загрязненными и высокотемпературными рабочими средами поверхности шара и седел могут иметь специальные износостойкие покрытия.

В зависимости от условий эксплуатации применяются:

• HVOF-покрытия;
• покрытия на основе карбида вольфрама;
• покрытия на основе карбида хрома;
• диффузионное борирование;
• другие специальные покрытия.

Применение твердых покрытий позволяет существенно повысить стойкость рабочих поверхностей шара и седел к эрозионному и абразивному износу.

Тип покрытия выбирается с учетом состава рабочей среды, температуры, давления, содержания твердых частиц и требуемого ресурса арматуры.

Работа при температуре до +650 °C

Стандартные исполнения A+R KHF 710 предназначены для эксплуатации при температуре от −50 до +400 °C.

Для особо тяжелых технологических процессов возможно изготовление специального высокотемпературного исполнения для работы при температуре до +650 °C.

Высокотемпературные шаровые краны KHF 710 могут применяться там, где использование традиционных мягких уплотнений невозможно из-за температурных ограничений.

Области применения A+R KHF 710

Шаровые краны KHF 710 с металлическим уплотнением применяются в различных отраслях промышленности:

• нефтепереработка;
• нефтехимическая промышленность;
• химические производства;
• энергетика;
• металлургия;
• технологические установки с высокими температурами;
• системы транспортировки загрязненных рабочих сред;
• системы с абразивными продуктами;
• технологические процессы с агрессивными жидкостями и газами.

Металлическое уплотнение особенно эффективно при наличии в рабочей среде твердых частиц, высокой температуры или других факторов, способных значительно сократить срок службы стандартных шаровых кранов с мягкими седлами.

Герметичность и безопасность

Конструкция шарового крана A+R KHF 710 разработана для применения в ответственных промышленных системах.

В зависимости от исполнения арматура может соответствовать требованиям:

• PED 2014/68/EU;
• AD 2000;
• TA-Luft;
• Fire-Safe;
• требованиям герметичности EN 12266-1.

Подпружиненная система седел обеспечивает постоянный контакт уплотнительных поверхностей и способствует сохранению герметичности при изменении рабочих параметров.

Автоматизация KHF 710

Шаровые краны A+R KHF 710 могут использоваться с различными типами приводов.

В зависимости от требований технологического процесса возможно применение:

• ручного управления;
• редуктора;
• пневматического привода;
• электрического привода;
• систем автоматизированного управления арматурой.

Интерфейс привода соответствует DIN EN ISO 5211, что упрощает подбор и монтаж исполнительного механизма.

Преимущества A+R KHF 710

Основные преимущества шарового крана KHF 710:

• металлическое уплотнение;
• применение при высоких температурах;
• возможность работы с абразивными и загрязненными средами;
• высокая износостойкость;
• специальные покрытия шара и седел;
• широкий выбор материалов корпуса;
• возможность изготовления из специальных сплавов;
• плавающий шар или шар на опорах;
• подпружиненная конструкция седел;
• возможность оснащения пневматическим или электрическим приводом;
• исполнения по DIN и ANSI;
• возможность изготовления специального исполнения под конкретные условия эксплуатации.

Подбор и поставка A+R KHF 710

Для правильного подбора шарового крана A+R KHF 710 рекомендуется предоставить следующие исходные данные:

• рабочая среда;
• номинальный диаметр DN;
• рабочее и расчетное давление;
• минимальная и максимальная температура;
• химический состав рабочей среды;
• концентрация среды;
• наличие твердых или абразивных частиц;
• материал трубопровода;
• требуемый материал корпуса;
• тип присоединения;
• требования к герметичности;
• необходимый тип управления.

На основании этих данных специалисты АО «ИРИМЭКС» помогут определить оптимальное исполнение шарового крана, материал корпуса, конструкцию шара, материал металлических седел, тип защитного покрытия и необходимый привод.

АО «ИРИМЭКС» осуществляет подбор и поставку шаровых кранов A+R Armaturen KHF 710 для промышленных предприятий.

Для получения технического и коммерческого предложения направьте параметры рабочей среды, требования к арматуре или заполненный опросный лист специалистам АО «ИРИМЭКС».
