Сетчатый фильтр высокого давления ARAKO D30

Фильтр высокого давления ARAKO D30 предназначен для очистки рабочей среды от механических примесей и защиты трубопроводной арматуры, насосов, теплообменников и другого технологического оборудования. Фильтр применяется в системах транспортировки воды, пара, газов, масел, нефтепродуктов и других неагрессивных сред.

Конструкция и исполнение

ARAKO D30 имеет прямоточную конструкцию со съемным фильтрующим элементом и сливной пробкой. Стандартный диапазон фильтрующей сетки составляет от 23 до 600 ячеек на дюйм. Требуемая тонкость фильтрации выбирается с учетом характеристик рабочей среды и допустимого размера механических частиц.

Фильтр выпускается с фланцевым присоединением или концами под приварку. Возможно изготовление приварных концов из кованых материалов и исполнение в соответствии с требованиями TRD 201.

Оборудование соответствует требованиям Директивы 2014/68/EU. Испытания проводятся согласно EN 12266-1. Необходимость применения конкретных норм и разрешительной документации следует указывать при оформлении заказа.

Технические характеристики

• номинальный диаметр: DN 50–150;
• номинальное давление: PN 63–160;
• рабочая температура: от −10 до +550 °C;
• рабочие среды: вода, пар, газы, масла, нефтепродукты и неагрессивные вещества;
• материалы корпуса: 1.7357 или 1.0619;
• диапазон фильтрующей сетки: 23–600 ячеек на дюйм;
• присоединение: фланцевое или под приварку;
• управление: не требуется.

Подбор и заказ

Для подбора фильтра ARAKO D30 необходимо указать DN и PN, рабочую среду, давление и температуру, материал корпуса, тип присоединения, требуемую тонкость фильтрации, характеристики загрязнений и требования к комплекту технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку фильтров высокого давления ARAKO D30 по техническому заданию заказчика.

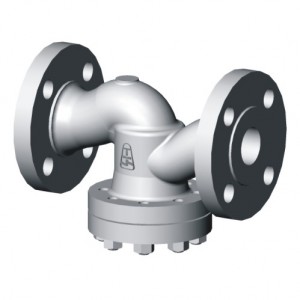

Фильтр высокого давления Arako D30
