Обратный клапан высокого давления ARAKO Z15

Обратный клапан ARAKO Z15 предназначен для автоматического предотвращения обратного движения рабочей среды в трубопроводах высокого давления. Клапан применяется в системах транспортировки воды, пара, масел, нефтепродуктов и других неагрессивных веществ.

ARAKO Z15 может использоваться на объектах энергетики, нефтегазовой, нефтехимической и других отраслей промышленности. Клапан работает автоматически под воздействием потока и не требует отдельного привода.

Конструкция и исполнение

ARAKO Z15 имеет прямую форму корпуса и оснащается запорным золотником. При движении среды в заданном направлении золотник открывает проходное сечение, а при снижении расхода или возникновении обратного потока автоматически закрывает клапан.

Уплотнительные поверхности имеют наплавку из твёрдого материала 13Cr или сплава Stellite 6. Такое исполнение повышает стойкость узла уплотнения к износу, эрозии и воздействию высокой температуры.

Клапан выпускается с фланцевым присоединением, концами под приварку или в комбинированном исполнении. В качестве дополнительного варианта доступны приварные патрубки из кованых материалов. По запросу возможна поставка в соответствии с требованиями TRD 201.

Оборудование соответствует требованиям Директивы 2014/68/EU. Испытания проводятся согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 65–150;
• номинальное давление: PN 160–400;
• рабочая температура: от −10 до +550 °C;
• рабочие среды: вода, пар, масла, нефтепродукты и неагрессивные вещества;
• материалы корпуса: 1.7357 или 1.0619;
• уплотнительные поверхности: наплавка 13Cr или Stellite 6;
• присоединение: фланцевое, под приварку или комбинированное;
• управление: автоматическое;
• дополнительное исполнение: кованые приварные патрубки.

Допустимые значения давления и температуры определяются материалом корпуса, номинальным диаметром и конкретным исполнением клапана.

Подбор и заказ

Для подбора ARAKO Z15 необходимо указать DN и PN, рабочую среду, давление и температуру, материал корпуса, тип присоединения, материал наплавки уплотнительных поверхностей и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных клапанов высокого давления ARAKO Z15 по техническому заданию заказчика.

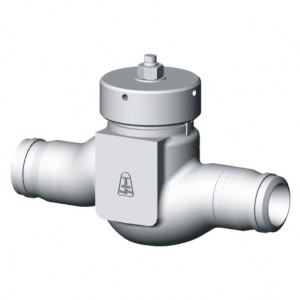

Клапан обратный Arako Z15
