Обратный клапан ARAKO Z35 для вертикального трубопровода

Обратный клапан ARAKO Z35 предназначен для автоматического предотвращения обратного движения воды и других неагрессивных рабочих сред. Конструкция разработана для установки на вертикальных участках промышленных трубопроводов.

Клапан может применяться в энергетических, коммунальных и промышленных системах водоснабжения и водоподготовки. Оборудование работает автоматически под воздействием потока и не требует отдельного привода.

Конструкция и установка

ARAKO Z35 имеет прямоточную конструкцию и оснащается запорным золотником. При движении среды в заданном направлении золотник открывает проходное сечение. При снижении расхода или возникновении обратного потока клапан автоматически закрывается.

Клапан предназначен для монтажа на вертикальном трубопроводе. При установке необходимо соблюдать направление движения среды, указанное на корпусе, и требования технической документации производителя.

Уплотнительные поверхности имеют наплавку из твёрдого материала 13Cr. Наплавка повышает стойкость уплотнительного узла к износу и воздействию рабочей среды.

ARAKO Z35 выпускается с фланцевым присоединением. По запросу возможна поставка в соответствии с требованиями TRD 201.

Оборудование соответствует требованиям Директивы 2014/68/EU. Испытания проводятся согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 65–150;
• номинальное давление: PN 16–250;
• исполнения DN 80 и DN 125: до PN 100;
• рабочая температура: от −10 до +300 °C;
• рабочие среды: вода и другие неагрессивные вещества;
• материал корпуса: 1.0619;
• запорный элемент: золотник;
• уплотнительные поверхности: наплавка 13Cr;
• присоединение: фланцевое;
• монтажное положение: вертикальное;
• управление: автоматическое.

Допустимые значения давления и температуры зависят от номинального диаметра и конкретного исполнения клапана.

Подбор и заказ

Для подбора ARAKO Z35 необходимо указать DN и PN, рабочую среду, давление и температуру, параметры ответных фланцев, направление потока и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных клапанов ARAKO Z35 по техническому заданию заказчика.

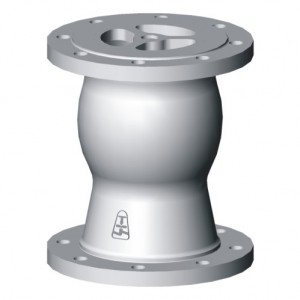

Клапан обратный Arako Z35
