Обратный клапан ARAKO Z40 с автоматическим перепуском

Обратный клапан ARAKO Z40 предназначен для предотвращения обратного движения рабочей среды и автоматического перепуска части потока через встроенное перепускное устройство. Клапан применяется на вертикальных участках трубопроводов с водой и другими неагрессивными веществами.

Параметры перепуска рассчитываются для конкретной системы с учетом давления до и после перепускного устройства и требуемой пропускной способности.

Конструкция и принцип работы

ARAKO Z40 имеет прямоточную конструкцию и оснащается запорным золотником. При движении среды в заданном направлении золотник открывает проходное сечение. При снижении расхода или возникновении обратного потока клапан автоматически закрывается.

Встроенное перепускное устройство работает автоматически в соответствии с заданными параметрами системы. Клапан не требует подключения отдельного привода.

Уплотнительные поверхности имеют наплавку из твёрдого материала 13Cr, повышающего стойкость уплотнительного узла к износу и воздействию рабочей среды.

Клапан предназначен для монтажа на вертикальном трубопроводе и выпускается с фланцевым присоединением. При установке необходимо соблюдать направление потока, указанное на корпусе.

По запросу возможна поставка в соответствии с требованиями TRD 201. Оборудование соответствует Директиве 2014/68/EU. Испытания проводятся согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 65–150;
• номинальное давление: PN 16–100;
• рабочая температура: от −10 до +300 °C;
• рабочие среды: вода и другие неагрессивные вещества;
• материал корпуса: 1.0619;
• запорный элемент: золотник;
• уплотнительные поверхности: наплавка 13Cr;
• присоединение: фланцевое;
• монтажное положение: вертикальное;
• перепуск: автоматический;
• управление: автоматическое.

Данные для подбора и заказа

Для подбора ARAKO Z40 необходимо указать:

• номинальное давление PN;
• номинальный диаметр DN;
• рабочую среду и её температуру;
• давление перед перепускным устройством;
• требуемое давление после перепускного устройства;
• требуемую пропускную способность через перепускное устройство;
• параметры ответных фланцев;
• требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных клапанов ARAKO Z40 с автоматическим перепуском по техническому заданию заказчика.

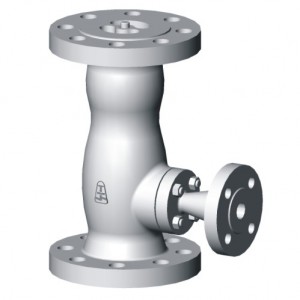

Клапан обратный Arako Z40
