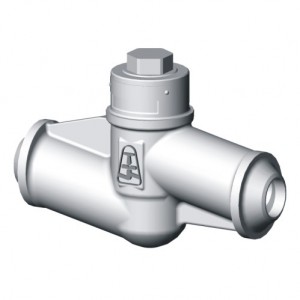

Обратный клапан высокого давления ARAKO Z15.2

Обратный клапан высокого давления ARAKO Z15.2 предназначен для автоматического предотвращения обратного движения рабочей среды в промышленных трубопроводах. Клапан рассчитан на эксплуатацию при высоких давлениях и в широком диапазоне температур — от криогенных до высокотемпературных условий.

ARAKO Z15.2 применяется для воды, пара, газов, масел, нефтепродуктов, неагрессивных и агрессивных веществ. Совместимость с конкретной рабочей средой определяется материалом корпуса и деталей, давлением, температурой и требованиями проекта.

Конструкция и исполнение

ARAKO Z15.2 имеет прямоточную конструкцию и коническое седло. Клапаны оснащаются запорной пружиной, за исключением исполнений DN 10 и DN 15.

Под действием потока запорный элемент открывает проходное сечение. При снижении расхода или изменении направления потока клапан автоматически закрывается и препятствует обратному движению среды.

Уплотнительные поверхности имеют наплавку из твёрдого материала 13Cr или сплава Stellite 6, повышающего стойкость к износу, эрозии и воздействию высокой температуры.

Доступны исполнения с концами под стыковую или муфтовую сварку, с фланцевым присоединением и комбинированные варианты. По запросу возможна поставка в соответствии с требованиями TRD 201.

Оборудование соответствует требованиям Директивы 2014/68/EU. Испытания проводятся согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 10–65;
• номинальное давление: PN 63–500;
• рабочая температура: от −196 до +600 °C;
• рабочие среды: вода, пар, газы, масла, нефтепродукты, неагрессивные и агрессивные вещества;
• материалы корпуса: 1.0460, 1.5415, 1.7335, 1.7383, 1.4571;
• конструкция седла: коническая;
• уплотнительные поверхности: наплавка 13Cr или Stellite 6;
• присоединение: фланцевое, под стыковую или муфтовую сварку, комбинированное;
• управление: автоматическое;
• исполнение по TRD 201: по запросу.

Предельные значения температуры и давления зависят от выбранного материала, номинального диаметра и конкретного исполнения клапана.

Подбор и заказ

Для подбора ARAKO Z15.2 необходимо указать DN и PN, рабочую среду, расчётное и рабочее давление, минимальную и максимальную температуру, материал корпуса, тип присоединения, материал наплавки и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных клапанов высокого давления ARAKO Z15.2 по техническому заданию заказчика.
