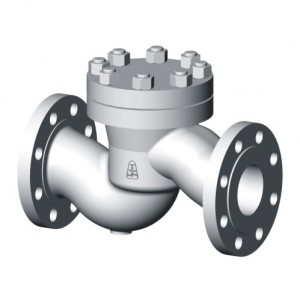

Обратный клапан высокого давления ARAKO Z15.4

Обратный клапан высокого давления ARAKO Z15.4 предназначен для автоматического предотвращения обратного движения рабочей среды в промышленных трубопроводах. Клапан применяется для воды, пара, газов, масел, нефтепродуктов и других неагрессивных веществ.

ARAKO Z15.4 может использоваться на объектах энергетики, нефтегазовой, химической и нефтехимической промышленности. Клапан работает автоматически под воздействием потока и не требует отдельного привода.

Конструкция и установка

ARAKO Z15.4 имеет прямоточную конструкцию и оснащается запорным золотником. При движении среды в заданном направлении золотник открывает проходное сечение. При снижении расхода или возникновении обратного потока клапан автоматически закрывается.

Производителем предусмотрена возможность установки клапана на горизонтальных и вертикальных участках трубопровода. При монтаже необходимо соблюдать направление потока, указанное на корпусе изделия.

Уплотнительные поверхности имеют наплавку из твёрдого материала 13Cr или сплава Stellite 6. Наплавка повышает стойкость уплотнения к износу, эрозии и воздействию высоких температур.

Варианты исполнения

Клапан выпускается с фланцевым присоединением, концами под приварку или в комбинированном исполнении. По запросу доступны патрубки из кованой стали и поставка согласно требованиям TRD 201.

Оборудование соответствует требованиям Директивы 2014/68/EU. Испытания проводятся согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 50–150;
• номинальное давление: PN 63–160;
• рабочая температура: от −10 до +550 °C;
• рабочие среды: вода, пар, газы, масла, нефтепродукты и неагрессивные вещества;
• материалы корпуса: 1.4408, 1.7357, 1.0619;
• запорный элемент: золотник;
• уплотнительные поверхности: наплавка 13Cr или Stellite 6;
• присоединение: фланцевое, под приварку или комбинированное;
• монтажное положение: горизонтальное или вертикальное;
• управление: автоматическое.

Допустимые значения давления и температуры зависят от материала корпуса, номинального диаметра и выбранного исполнения клапана.

Подбор и заказ

Для подбора ARAKO Z15.4 необходимо указать DN и PN, рабочую среду, давление и температуру, материал корпуса, тип присоединения, монтажное положение, материал наплавки уплотнения и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных клапанов высокого давления ARAKO Z15.4 по техническому заданию заказчика.
