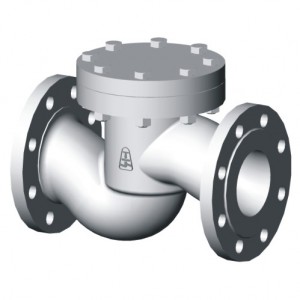

Обратный клапан ARAKO C09

Обратный клапан ARAKO C09 предназначен для автоматического предотвращения обратного движения рабочей среды в трубопроводе. Он применяется в системах транспортировки воды, пара, неагрессивных и агрессивных веществ.

Клапан может использоваться в энергетике, химической, нефтехимической и других отраслях промышленности. Совместимость с конкретной рабочей средой определяется материалом корпуса, давлением, температурой и требованиями проектной документации.

Конструкция и установка

ARAKO C09 имеет прямую форму корпуса и оснащается подпружиненным запорным золотником. Пружина обеспечивает закрытие клапана при снижении расхода или изменении направления потока.

Пружинная конструкция позволяет устанавливать клапан как на горизонтальных, так и на вертикальных участках трубопровода. При монтаже необходимо соблюдать указанное на корпусе направление движения рабочей среды.

Уплотнительные поверхности, за исключением исполнений из нержавеющей стали, имеют наплавку твёрдым материалом 13Cr. Доступны варианты с фланцевым присоединением и концами под приварку.

Исполнения и соответствие требованиям

По запросу возможно изготовление клапана в исполнении без масел и смазочных материалов. Также доступна поставка в соответствии с требованиями TRD 201, ТР ТС 010/2011 и ТР ТС 032/2013.

Клапан соответствует требованиям Директивы 2014/68/EU. Испытания проводятся согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 15–200;
• номинальное давление: PN 10–40;
• рабочая температура: от −50 до +400 °C;
• рабочие среды: вода, пар, неагрессивные и агрессивные вещества;
• материалы корпуса: 1.4308, 1.4408, 1.1138, 1.0619;
• присоединение: фланцевое или под приварку;
• запорный элемент: подпружиненный золотник;
• установка: горизонтальная или вертикальная;
• управление: автоматическое.

Допустимые значения давления и температуры зависят от материала корпуса и конкретного исполнения клапана.

Подбор и заказ

Для подбора ARAKO C09 необходимо указать DN и PN, рабочую среду, давление и температуру, материал корпуса, тип присоединения, монтажное положение, необходимость обезжиренного исполнения и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных клапанов ARAKO C09 по техническому заданию заказчика.
