Обратный затвор ARAKO L30

Обратный затвор ARAKO L30 предназначен для автоматического предотвращения обратного движения рабочей среды в трубопроводе. Арматура применяется в системах транспортировки воды, пара, газов, масел, нефтепродуктов, а также неагрессивных и агрессивных веществ.

Затвор может использоваться на объектах энергетики, нефтегазовой, химической, нефтехимической и других отраслей промышленности. Возможность применения с конкретной средой определяется материалом корпуса, рабочими параметрами и требованиями проектной документации.

Конструкция и исполнения

ARAKO L30 работает автоматически под воздействием потока рабочей среды и не требует отдельного привода. Производитель предлагает исполнения с рычагом и грузом или без рычага и груза.

В зависимости от требований проекта затвор может оснащаться сливной пробкой и байпасом. Доступны варианты с фланцевым присоединением или концами под приварку. По запросу возможно изготовление в соответствии с требованиями TRD 201.

Оборудование соответствует требованиям Директивы 2014/68/EU. Испытания выполняются согласно EN 12266-1.

Технические характеристики

• номинальный диаметр: DN 50–400;
• номинальное давление: PN 16–100;
• рабочая температура: от −105 до +540 °C;
• рабочие среды: вода, пар, газы, масла, нефтепродукты, неагрессивные и агрессивные вещества;
• материалы корпуса: 1.0619, 1.7357, 1.4408, 1.4552, 1.1138, 42 2707.6/42 2707.9, 1.5419;
• присоединение: фланцевое или под приварку;
• управление: автоматическое;
• дополнительные исполнения: сливная пробка, байпас, рычаг с грузом.

Предельные значения температуры и давления зависят от выбранного материала и конкретного исполнения затвора.

Подбор и заказ

Для подбора ARAKO L30 необходимо указать DN и PN, рабочую среду, давление и температуру, материал корпуса, тип присоединения, необходимость рычага с грузом, сливной пробки и байпаса, а также требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку обратных затворов ARAKO L30 по техническому заданию заказчика.

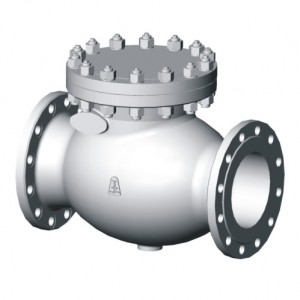

Обратный затвор Arako L30
