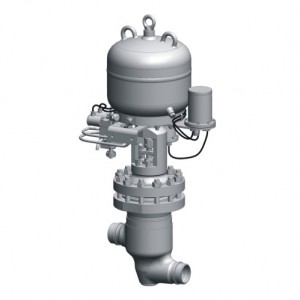

Быстродействующий сильфонный клапан ARAKO A13 с пневмоприводом

Быстродействующий клапан ARAKO A13 предназначен для автоматического перекрытия потока рабочей среды в ответственных трубопроводных системах атомной энергетики. Клапан оснащается сильфонным уплотнением и пневматическим приводом, обеспечивающим быстрое срабатывание по управляющему сигналу.

Конструкция и особенности

Клапан имеет кованый корпус, многослойный сильфон и уплотнительные поверхности с бескобальтовой наплавкой. Герметизация шпинделя осуществляется сильфоном и дополнительным аварийным графитовым сальником.

Конструкция предусматривает механический и электронный указатели положения. Управление пневматическим приводом выполняется через электромагнитный распределительный клапан. Для срабатывания арматуры в аварийном режиме может применяться ресивер с запасом сжатого воздуха.

Производителем заявлен ресурс многослойного сильфона до 3000 циклов и расчетный срок службы кованого корпуса до 60 лет. Конкретные значения подтверждаются документацией на выбранное исполнение.

Технические характеристики

• номинальное давление: PN 25–250;
• номинальный диаметр: DN 10–150;
• рабочая температура: до +350 °C;
• материалы корпуса: нержавеющая сталь 08Х18Н10Т или углеродистая сталь 12 020.1;
• присоединение: концы под стыковую сварку;
• управление: пневматический привод.

Варианты исполнения

Клапан ARAKO A13 выпускается с Z-образным корпусом для DN 10–150 и прямоточным корпусом для DN 10–32. Конкретное исполнение, параметры пневмопривода, схема управления и состав аварийной системы определяются требованиями проекта.

Подбор и заказ

Для подбора клапана необходимо указать DN, PN, рабочую среду, давление, температуру, материал корпуса, требуемое время срабатывания, параметры управляющего воздуха, аварийное положение клапана и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку быстродействующих сильфонных клапанов ARAKO A13 по техническому заданию заказчика.
