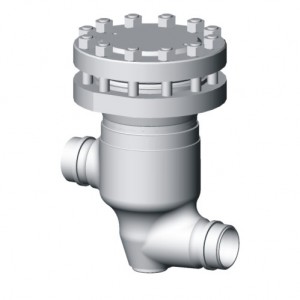

Подъёмный обратный клапан ARAKO A30

Подъёмный обратный клапан ARAKO A30 предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводных системах атомной энергетики. Клапан открывается под воздействием потока в рабочем направлении и автоматически закрывается при его остановке или изменении направления.

Конструкция и особенности

Клапан имеет кованый корпус и уплотнительные поверхности с бескобальтовой наплавкой. Самодействующая конструкция не требует ручного управления, электрического или пневматического привода.

Производителем заявлен расчетный срок службы кованого корпуса до 60 лет. Конкретный срок эксплуатации, ресурс и возможность применения клапана на определенном объекте подтверждаются технической документацией на выбранное исполнение.

Технические характеристики

• номинальное давление: PN 25–250;
• номинальный диаметр: DN 10–100;
• рабочая температура: до +350 °C;
• материалы корпуса: нержавеющая сталь 08Х18Н10Т или углеродистая сталь 12 020.1;
• присоединение: концы под стыковую сварку;
• управление: автоматическое, потоком рабочей среды.

Варианты исполнения

Клапан ARAKO A30 выпускается с Z-образным корпусом в диапазоне DN 10–100. Для диаметров DN 10–32 доступно прямоточное исполнение с соосными присоединительными патрубками.

Выбор конструкции и материала корпуса производится с учетом параметров рабочей среды, давления, температуры, направления потока и требований проекта.

Подбор и заказ

Для подбора обратного клапана необходимо указать DN, PN, рабочую среду, давление, температуру, материал корпуса, монтажное положение, направление потока, присоединительные размеры и требования к технической документации.

АО «ИРИМЭКС» выполняет подбор и поставку подъёмных обратных клапанов ARAKO A30 по техническому заданию заказчика.
