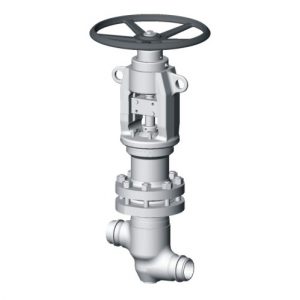

Запорный и регулирующий сильфонный клапан ARAKO A10/A11

Клапаны ARAKO A10 и A11 предназначены для эксплуатации в ответственных трубопроводных системах атомной энергетики. Модель A10 применяется в качестве запорного клапана, а A11 оснащается регулирующим золотником и используется для грубого регулирования расхода рабочей среды.

Конструкция и особенности

Клапаны имеют кованый корпус, многослойный сильфон и уплотнительные поверхности с бескобальтовой наплавкой. Герметизация шпинделя обеспечивается сильфоном и дополнительным аварийным графитовым сальником. Такая конструкция снижает вероятность наружных утечек рабочей среды.

В стандартное исполнение входит механический указатель положения. По запросу клапан может комплектоваться электронным указателем. Производителем заявлен ресурс сильфона до 3000 циклов и расчетный срок службы кованого корпуса до 60 лет. Конкретные показатели подтверждаются документацией на выбранное исполнение.

Технические характеристики

• номинальное давление: PN 160–250;
• номинальный диаметр: DN 10–150;
• рабочая температура: до +350 °C;
• материалы корпуса: нержавеющая сталь 08Х18Н10Т или углеродистая сталь 12 020.1;
• присоединение: концы под стыковую сварку;
• управление: маховик, редуктор, электропривод или дистанционный приводной механизм.

Варианты исполнения

Клапаны ARAKO A10/A11 выпускаются с Z-образным корпусом для DN 10–150, прямоточным корпусом для DN 10–32 и корпусом Y-образной формы для DN 50. Также возможно быстродействующее исполнение с электрическим приводом.

Для подбора клапана необходимо указать модель, DN, PN, рабочую среду, давление, температуру, материал корпуса, тип управления, требования к безопасности и комплекту технической документации. АО «ИРИМЭКС» выполняет подбор и поставку клапанов ARAKO A10/A11 по требованиям проекта.
