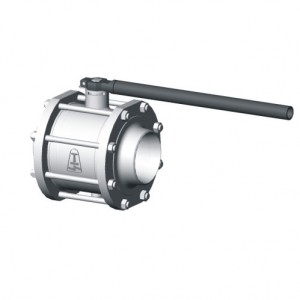

Шаровой кран ARAKO C05.1

Шаровой кран ARAKO C05.1 предназначен для перекрытия потока жидких, газообразных и парообразных рабочих сред в промышленных трубопроводах. Кран может применяться в энергетике, химической, нефтехимической, газовой и других отраслях промышленности.

Доступны стандартные и низкотемпературные исполнения. Минимальная заявленная рабочая температура составляет −196 °C, что позволяет подбирать кран для криогенных технологических систем.

Конструкция

ARAKO C05.1 имеет модульную полнопроходную конструкцию. Запорным элементом является шар из нержавеющей стали, установленный в седлах из PTFE. Для герметизации применяются уплотнительные элементы из FPM и PTFE.

Модульная конструкция предусматривает возможность замены уплотнительных элементов. Выбор материалов уплотнения выполняется с учетом рабочей среды, температуры и давления.

Кран соответствует требованиям Директивы 2014/68/EU и стандарта EN 1983. Испытания проводятся согласно EN 12266-1.

Присоединение и управление

ARAKO C05.1 выпускается с фланцевым присоединением, концами под приварку или резьбовыми патрубками. Для установки привода доступен монтажный фланец согласно ISO 5211.

Возможные способы управления:

• ручной рычаг;
• редуктор;
• электрический привод;
• подготовка под пневматический привод;
• подготовка под гидравлический привод.

Исполнение с ручным рычагом может оснащаться блокировкой положений «открыто» и «закрыто» с помощью навесного замка. Для дистанционной сигнализации положения возможно применение позиционера.

Краны с электрическим или пневматическим приводом могут комплектоваться концевыми выключателями и другими элементами системы управления.

Технические характеристики

• номинальный диаметр: DN 10–150;
• номинальное давление: PN 10–63;
• DN 10–65: PN 10–63;
• DN 80–150: PN 10–25;
• рабочая температура: от −196 до +200 °C;
• рабочие среды: жидкости, пар, газы и другие совместимые вещества;
• стандартные материалы корпуса: 1.0619 и 1.4408;
• специальные материалы по запросу: ASTM A216 WCB и ASTM A351 CF8M;
• материал шара: нержавеющая сталь;
• материал седел: PTFE;
• материалы уплотнений: FPM и PTFE;
• присоединение: фланцевое, под приварку или резьбовое;
• монтажный фланец привода: ISO 5211.

Предельные значения давления и температуры зависят от номинального диаметра, материала корпуса, уплотнений и выбранного исполнения крана.

Подбор и заказ

Для подбора ARAKO C05.1 необходимо указать DN и PN, рабочую среду, давление и температуру, материал корпуса, тип присоединения, способ управления, параметры привода и необходимость сигнализации положения.

АО «ИРИМЭКС» выполняет подбор и поставку шаровых кранов ARAKO C05.1 по техническому заданию заказчика.
