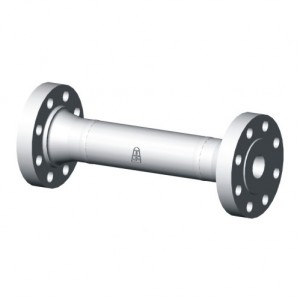

Дроссельное устройство ARAKO M25

Дроссельное устройство ARAKO M25 предназначено для снижения давления и уменьшения энергии потока воды и других неагрессивных рабочих сред. Устройство применяется в трубопроводных системах высокого давления и выпускается в исполнениях PN 160–400, DN 40–150.

Технические характеристики

Номинальное давление: PN 160–400
Номинальный диаметр: DN 40–150
Рабочая температура: от −10 до +450 °C
Рабочая среда: вода и неагрессивные вещества
Материал корпуса: P250GH (1.0460)
Специальный материал по запросу: сталь 12 020
Присоединение: фланцевое или под приварку
Управление: не требуется

Конструкция и назначение

M25 представляет собой стационарное дроссельное устройство на основе ограничительного элемента REAL 096. Конструкция не содержит подвижного запорного органа и не требует ручного или автоматического привода.

При подборе устройства учитываются входное и выходное давление, расход, параметры рабочей среды и присоединительные размеры трубопровода.

Варианты исполнения

• PN 160 и PN 250: DN 40, 50, 65, 100 и 125;
• PN 400: DN 100, 125 и 150;
• максимальная рабочая температура: +450 °C;
• дополнительные испытания — по запросу;
• исполнение по требованиям TRD 201 — по запросу.

Стандарты

Дроссельное устройство соответствует требованиям Директивы 2014/68/EU. Испытания выполняются в соответствии с EN 12266-1.

Данные, необходимые для заказа

• PN и DN;
• давление на входе;
• требуемое давление на выходе;
• рабочая среда и температура;
• необходимая пропускная способность;
• присоединительные размеры;
• материал исполнения;
• требования к испытаниям и документации.

Для подбора ARAKO M25 и получения коммерческого предложения направьте исходные данные специалистам АО «ИРИМЭКС».
