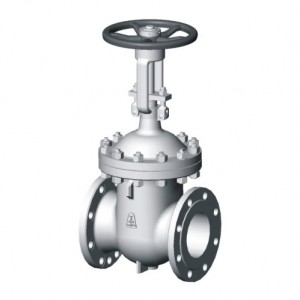

Задвижка ARAKO S38 PN 10–100

Задвижка ARAKO S38 предназначена для полного открытия или перекрытия потока рабочей среды в промышленных и энергетических трубопроводных системах.

Модель применяется для воды, пара, газов и других рабочих сред, используемых в энергетике и промышленности.

ARAKO S38 выпускается для номинальных диаметров DN 40–500, а также DN 800, и рассчитана на номинальное давление PN 10–100. Диапазон рабочих температур в зависимости от материала исполнения составляет от −105 до +540 °C.

Широкий диапазон давлений, температур, материалов корпуса и вариантов управления позволяет применять S38 как в стандартных промышленных трубопроводах, так и на ответственных объектах энергетики.

Конструкция и особенности

ARAKO S38 представляет собой клиновую запорную задвижку бугельной конструкции.

Задвижка оснащена невращающимся выдвижным шпинделем и невыдвижным маховиком.

В качестве запорного элемента в зависимости от исполнения используется гибкий или пластинчатый клин.

Конструкция предназначена преимущественно для эксплуатации в полностью открытом или полностью закрытом положении. Использование задвижки в качестве регулирующей арматуры не рекомендуется.

Для различных условий эксплуатации предусмотрены дополнительные конструктивные исполнения и варианты оснащения.

Технические характеристики

Производитель: ARAKO

Модель: S38

Тип арматуры: клиновая запорная задвижка

Номинальный диаметр: DN 40–500, DN 800

Номинальное давление: PN 10–100

Рабочая температура: от −105 до +540 °C

Рабочие среды: вода, пар, газы и другие рабочие среды энергетических установок

Материалы корпуса: 1.0619, 1.7357, 1.4408, 1.4552, 1.1138, 42 2707.6 / 42 2707.9, 1.5419

Специальные материалы по запросу: 1.7363, 1.4308

Присоединение: фланцевое, под приварку или комбинированное

Управление: маховик, электропривод, редуктор, дистанционное управление

Дополнительное управление: подготовка под пневматический или гидравлический привод

Шпиндель: невращающийся выдвижной

Запорный элемент: гибкий или пластинчатый клин

Назначение: полное перекрытие потока рабочей среды

Материалы исполнения

Задвижка ARAKO S38 выпускается в широком диапазоне материальных исполнений.

В зависимости от рабочих параметров применяются:

• 1.0619;

• 1.7357;

• 1.4408;

• 1.4552;

• 1.1138;

• 42 2707.6 / 42 2707.9;

• 1.5419.

По запросу возможно применение специальных материалов 1.7363 и 1.4308.

Выбор материала корпуса производится с учётом номинального давления, рабочей температуры, химических свойств среды и требований проектной документации.

Рабочие среды

ARAKO S38 может применяться для:

• воды;

• горячей воды;

• пара;

• перегретого пара;

• газов;

• других рабочих сред энергетических и промышленных установок.

Совместимость материала корпуса и внутренних деталей с конкретной рабочей средой должна учитываться при подборе задвижки.

Варианты присоединения

Задвижка ARAKO S38 может поставляться с различными вариантами присоединения к трубопроводу:

• фланцевое;

• под приварку;

• комбинированное.

Исполнение выбирается с учётом параметров трубопровода, требований к герметичности соединения и проектной документации.

Варианты управления

ARAKO S38 предусматривает несколько вариантов управления:

• ручной маховик;

• электропривод;

• редуктор;

• дистанционное управление;

• подготовка под пневматический привод;

• подготовка под гидравлический привод.

Наличие различных вариантов управления позволяет интегрировать задвижку в автоматизированные системы управления технологическими процессами.

Дополнительные исполнения

Для ARAKO S38 предусмотрены дополнительные варианты оснащения:

• указатель положения;

• концевые выключатели;

• исполнение TA-Luft — тип S38.2;

• защитный кожух шпинделя;

• дренажная пробка;

• наплавка обратного уплотнения;

• байпас;

• сальниковая набивка PTFE;

• уплотнение PTFE в разъёмной части;

• уплотнение PTFE в седле;

• сальниковый узел с системой отвода утечек.

Дополнительное оснащение выбирается с учётом условий эксплуатации и требований конкретного проекта.

Применение

Задвижки ARAKO S38 применяются на объектах:

• тепловой энергетики;

• тепловых электростанций;

• промышленных котельных;

• паровых трубопроводов;

• трубопроводов горячей и перегретой воды;

• систем тепло- и газоснабжения;

• химической промышленности;

• нефтехимической промышленности;

• нефтегазовой отрасли;

• промышленных технологических установок.

Диапазон давления до PN 100 и температуры до +540 °C позволяет использовать ARAKO S38 на трубопроводах с более высокими рабочими параметрами по сравнению с серией S25.

Стандарты

Конструкция задвижки ARAKO S38 соответствует требованиям Директивы 2014/68/EU и стандарта EN 1984.

Испытания выполняются в соответствии с EN 12266-1.

Подбор и заказ

Для правильного подбора задвижки ARAKO S38 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, требуемый материал корпуса, тип присоединения и способ управления.

АО «ИРИМЭКС» осуществляет подбор и поставку задвижек ARAKO S38 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.

Технические характеристики задвижек низкого давления типа S38

Технические характеристики задвижек высокого давления типа s38
