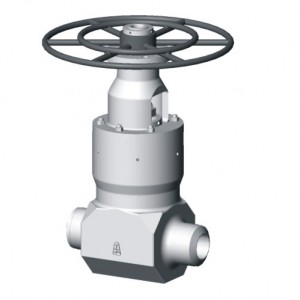

Кованая задвижка высокого давления ARAKO S43

Кованая задвижка высокого давления ARAKO S43 предназначена для полного перекрытия потока рабочей среды в энергетических и промышленных трубопроводах с высокими значениями давления и температуры.

ARAKO S43 применяется для воды, пара, газов и других рабочих сред энергетических установок. Задвижка предназначена прежде всего для ответственных трубопроводных систем тепловой энергетики и промышленности.

Серия выпускается для номинального давления PN 160–500, при этом предусмотрены специальные исполнения до PN 630. Диапазон размеров составляет DN 50/50–350/275. Максимальная рабочая температура в зависимости от материала исполнения достигает +600 °C.

Конструкция и особенности

ARAKO S43 представляет собой кованую запорную задвижку высокого давления с гибким клином.

Корпус имеет кованую конструкцию, рассчитанную на эксплуатацию при высоких давлениях и температурах.

Задвижка оснащена невращающимся выдвижным шпинделем, невыдвижным маховиком и самоуплотняющейся крышкой.

В конструкции используется гибкий клин, обеспечивающий надёжное перекрытие трубопровода и компенсацию температурных деформаций при эксплуатации.

Уплотнительные поверхности седла и клина имеют износостойкую наплавку Stellite 6, повышающую стойкость рабочих поверхностей при высоких давлениях и температурах.

Технические характеристики

Производитель: ARAKO

Модель: S43

Тип арматуры: кованая клиновая задвижка высокого давления

Номинальный размер: DN 50/50–350/275

Номинальное давление: PN 160–500

Специальные исполнения: до PN 630

Рабочая температура: от −10 до +600 °C

Рабочие среды: вода, пар, газ и другие рабочие среды энергетических установок

Материалы корпуса: 1.0460, 1.7383, 1.7715, 1.5415, 1.7335, 1.4903, 1.6368

Присоединение: под приварку или фланцевое

Управление: маховик, электропривод, редуктор, дистанционное управление

Дополнительное управление: подготовка под пневматический или гидравлический привод

Шпиндель: невращающийся выдвижной

Клин: гибкий

Крышка: самоуплотняющаяся

Уплотнительные поверхности: Stellite 6

Материалы исполнения

Для изготовления кованых задвижек ARAKO S43 применяются углеродистые, легированные и жаропрочные стали.

Основные материалы:

• 1.0460;

• 1.7383;

• 1.7715;

• 1.5415;

• 1.7335;

• 1.4903;

• 1.6368.

Конкретный материал выбирается с учётом номинального давления, рабочей температуры, характеристик среды и требований проектной документации.

Рабочие среды

Задвижка высокого давления ARAKO S43 предназначена для:

• воды;

• горячей воды;

• пара;

• перегретого пара;

• газов;

• других рабочих сред энергетических установок, совместимых с материалами арматуры.

ARAKO S43 применяется в том числе на паровых трубопроводах энергетических установок с высокими рабочими параметрами. Производитель приводит примеры эксплуатации S43 на воде и паре при давлении до 400 бар и температуре до +500 °C.

Варианты присоединения

ARAKO S43 может поставляться с:

• концами под приварку;

• фланцевым присоединением;

• специальными присоединительными размерами по требованиям проекта.

Для трубопроводов высокого давления преимущественно применяется приварное исполнение, обеспечивающее надёжное неразъёмное соединение арматуры с трубопроводом.

Варианты управления

Кованая задвижка ARAKO S43 предусматривает различные способы управления:

• ручной маховик;

• электропривод;

• редуктор;

• дистанционное управление;

• подготовку под пневматический привод;

• подготовку под гидравлический привод.

Выбор способа управления производится с учётом номинального диаметра, рабочего давления, условий монтажа и требований к автоматизации объекта.

Дополнительные исполнения

Для ARAKO S43 предусмотрены различные дополнительные конструктивные исполнения:

• указатель положения;

• концевые выключатели;

• исполнение TA-Luft;

• защитный кожух шпинделя;

• дренажная пробка;

• байпас;

• сверлёный клин;

• предохранительный клапан.

Для специальных проектов возможно изготовление задвижек с внешним байпасом. Такие исполнения ARAKO S43 применялись производителем на энергетических объектах для воды и пара.

Применение

Кованые задвижки высокого давления ARAKO S43 применяются на объектах:

• тепловой энергетики;

• тепловых электростанций;

• промышленных котельных;

• парогенераторных установок;

• паровых трубопроводов высокого давления;

• трубопроводов перегретого пара;

• систем горячей воды высокого давления;

• металлургических предприятий;

• химической и нефтехимической промышленности;

• промышленных технологических установок.

Серия S43 разработана для применения в ответственных энергетических и промышленных системах и используется на электростанциях и промышленных предприятиях в различных странах.

Стандарты

Конструкция задвижки ARAKO S43 соответствует требованиям европейской Директивы 2014/68/EU.

Испытания выполняются согласно EN 12266-1.

Подбор и заказ

Для правильного подбора кованой задвижки высокого давления ARAKO S43 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, материал корпуса, тип присоединения и требуемый способ управления.

При необходимости также указываются требования к байпасу, электроприводу, концевым выключателям, указателю положения и другим дополнительным опциям.

АО «ИРИМЭКС» осуществляет подбор и поставку кованых задвижек высокого давления ARAKO S43 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.
