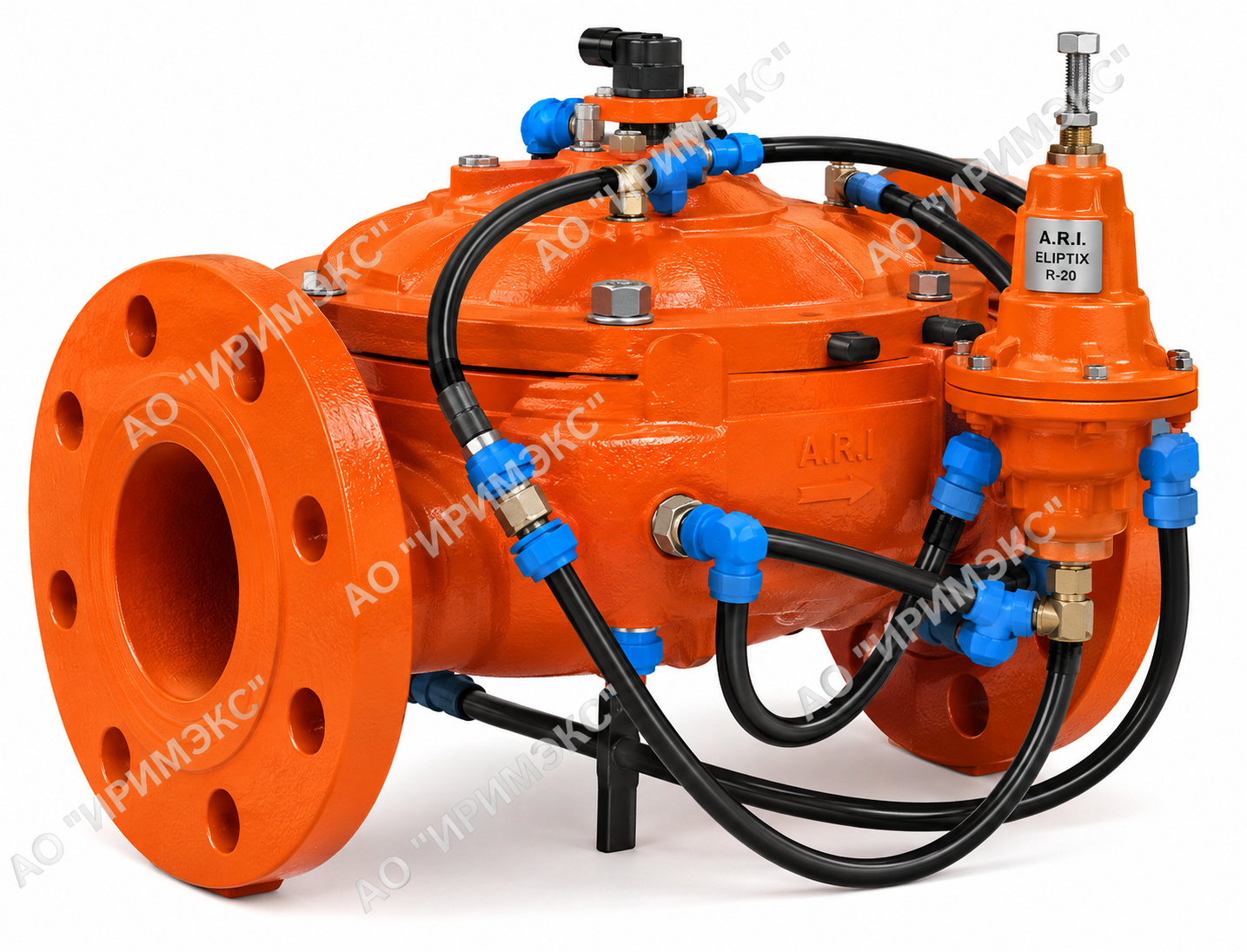

Мембранный редукционный клапан ELIPTIX R-20 DN40–DN200 PN10

Мембранный гидравлический клапан ELIPTIX R-20 предназначен для автоматического снижения высокого входного давления и поддержания стабильного заданного давления после клапана независимо от колебаний давления на входе и изменения расхода воды.

Клапан управляется давлением рабочей среды и не требует отдельного силового привода. Эллиптическая мембрана обеспечивает плавное регулирование, быстрое реагирование на изменение гидравлических параметров и герметичное закрытие при превышении установленного давления после клапана.

Серия ELIPTIX R-20 выпускается в диапазоне DN40–DN200, рассчитана на давление PN10 и температуру воды от +5 до +60 °C. В зависимости от типоразмера доступны резьбовое, фланцевое, грувлочное и другие варианты присоединения. Корпус и крышка изготавливаются из армированного нейлона или полипропилена, внутренние элементы — из нержавеющей стали и полимерных материалов; для мембраны применяются натуральный каучук или EPDM.

Преимущества ELIPTIX R-20

• автоматическое поддержание заданного давления;
• диапазон DN40–DN200;
• номинальное давление PN10;
• мембранное гидравлическое управление;
• отсутствие отдельного электропривода;
• коррозионностойкий композитный корпус;
• высокая пропускная способность;
• плавная работа;
• малое количество подвижных деталей;
• возможность обслуживания клапана непосредственно на трубопроводе.

Для стандартного исполнения рабочий диапазон мембраны составляет примерно 0,4–10 бар, а для низконапорного исполнения может применяться мембрана для диапазона 0,2–5 бар.

Применение

ELIPTIX R-20 применяется в системах:

• промышленного водоснабжения;
• технологической воды;
• насосных станций;
• распределительных водопроводных сетей;
• орошения;
• понижения давления между отдельными зонами трубопровода.

Подбор клапана

Для подбора ELIPTIX R-20 желательно указать:

• DN трубопровода;
• максимальный и минимальный расход;
• давление перед клапаном;
• требуемое давление после клапана;
• температуру воды;
• тип присоединения.

АО «ИРИМЭКС» выполняет подбор и поставку мембранных редукционных клапанов ELIPTIX R-20 с учетом параметров конкретной трубопроводной системы.
