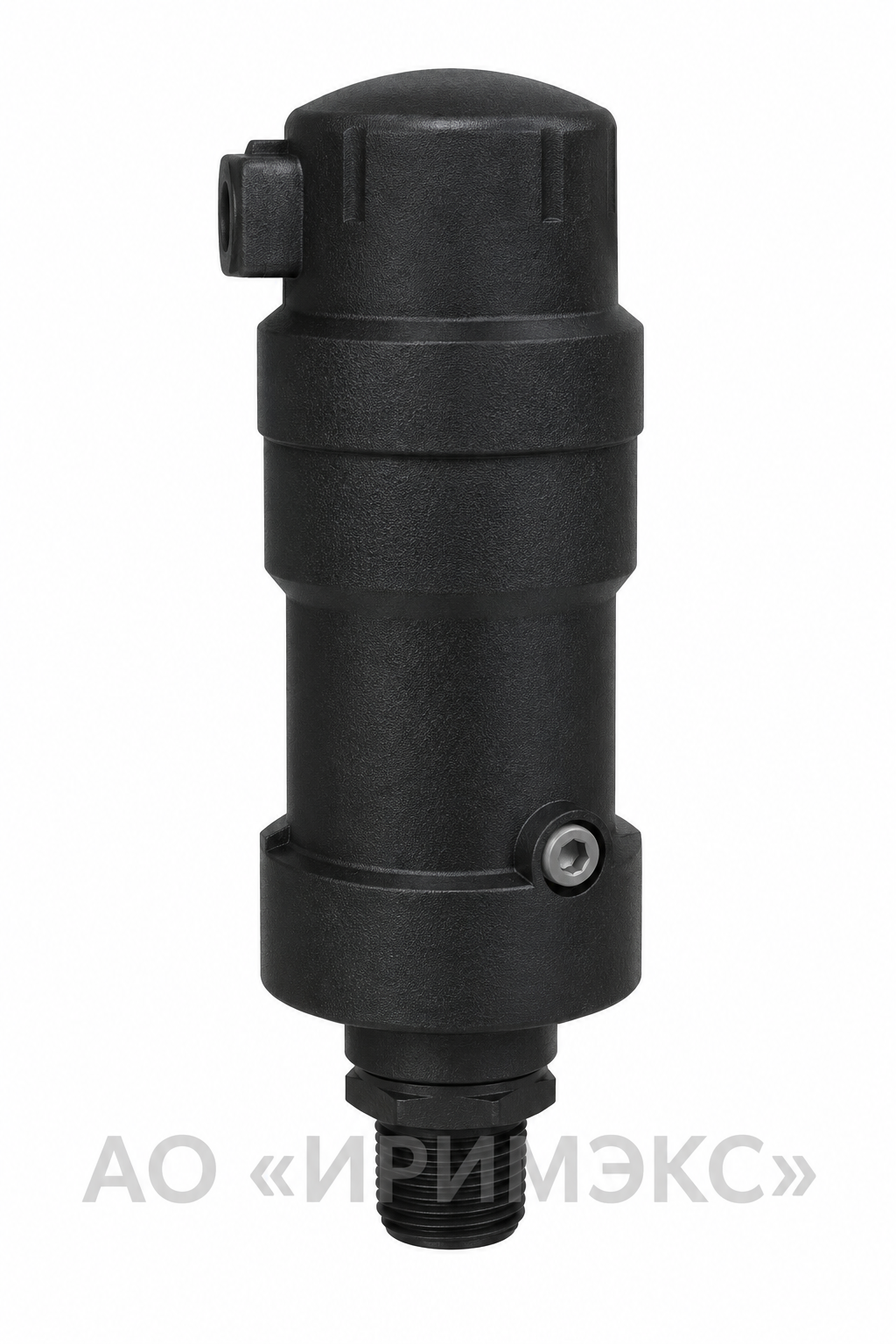

Автоматический воздухоотводчик A.R.I. S-050 L PN10/PN16

A.R.I. S-050 L — автоматический воздушный клапан для удаления небольших скоплений воздуха из трубопроводных систем, работающих под давлением. Модель специально разработана для жидкостей, содержащих небольшое количество взвешенных частиц.

Удлинённая конструкция корпуса и внутренний воздушный промежуток отделяют рабочую жидкость от уплотнительного механизма. Это снижает вероятность загрязнения выпускного отверстия и повышает надёжность воздухоотводчика при работе с технической и недостаточно очищенной водой.

Принцип работы

Воздух, выделяющийся из жидкости, поступает в корпус клапана и накапливается в его верхней части. При увеличении объёма воздуха уровень жидкости внутри корпуса снижается, поплавок опускается и открывает автоматическое выпускное отверстие.

После удаления воздуха жидкость снова заполняет корпус. Поплавковый механизм поднимается, а перекатывающееся уплотнение герметично закрывает выпускной канал.

Особая конструкция S-050 L обеспечивает закрытие при низком давлении и уменьшает непосредственный контакт загрязнённой жидкости с уплотнительным механизмом.

Технические характеристики

• номинальное давление: PN10 или PN16;
• диапазон рабочего давления PN10: 0,02–10 бар;
• диапазон рабочего давления PN16: 0,05–16 бар;
• присоединительные размеры: DN15–DN25;
• резьбовое присоединение BSPT или NPT;
• площадь выпускного отверстия: 12 мм²;
• максимальная рабочая температура: 60 °C;
• допустимая кратковременная температура: до 90 °C;
• автоматический выпуск небольших объёмов воздуха;
• исполнение для жидкостей с небольшим содержанием взвесей.

Преимущества S-050 L

• герметичное закрытие при низком давлении;
• отделение рабочей жидкости от уплотнительного механизма;
• сниженная чувствительность к небольшим взвешенным частицам;
• устойчивый к коррозии полимерный корпус;
• перекатывающееся гибкое уплотнение;
• относительно большое выпускное отверстие;
• компактная и лёгкая конструкция;
• возможность подключения дренажной трубки;
• простое техническое обслуживание.

Области применения

Автоматический воздухоотводчик A.R.I. S-050 L применяется:

• в системах технического водоснабжения;
• на трубопроводах с недостаточно очищенной водой;
• в системах водоподготовки;
• в оросительных установках;
• на промышленных насосных станциях;
• возле фильтров и измерительного оборудования;
• в верхних точках трубопроводов;
• в системах, работающих при небольшом начальном давлении.

S-050 L предназначен для автоматического удаления небольших воздушных карманов. Для выпуска и впуска больших объёмов воздуха при заполнении или опорожнении трубопровода необходимо дополнительно применять кинетический либо комбинированный воздушный клапан.

Подбор и заказ

Для подбора необходимо указать рабочее и максимальное давление, температуру, состав жидкости, количество и размер взвешенных частиц, размер резьбы и условия установки.

АО «ИРИМЭКС» выполняет подбор и поставку автоматических воздухоотводчиков A.R.I. S-050 L PN10 и PN16. Для получения коммерческого предложения направьте специалистам компании техническое задание или параметры трубопроводной системы.
