Автоматический воздухоотводчик A.R.I. S-050 промышленного применения

A.R.I. S-050 — компактный автоматический воздушный клапан промышленного применения. Он предназначен для удаления небольших воздушных скоплений из заполненных жидкостью трубопроводных систем, работающих под давлением.

Скопление воздуха уменьшает полезное проходное сечение трубопровода, увеличивает гидравлические потери и может приводить к снижению расхода. Воздушные карманы также способны вызывать погрешности измерительных приборов, усиливать коррозионные процессы и создавать условия для возникновения гидравлических ударов.

Исполнения серии S-050

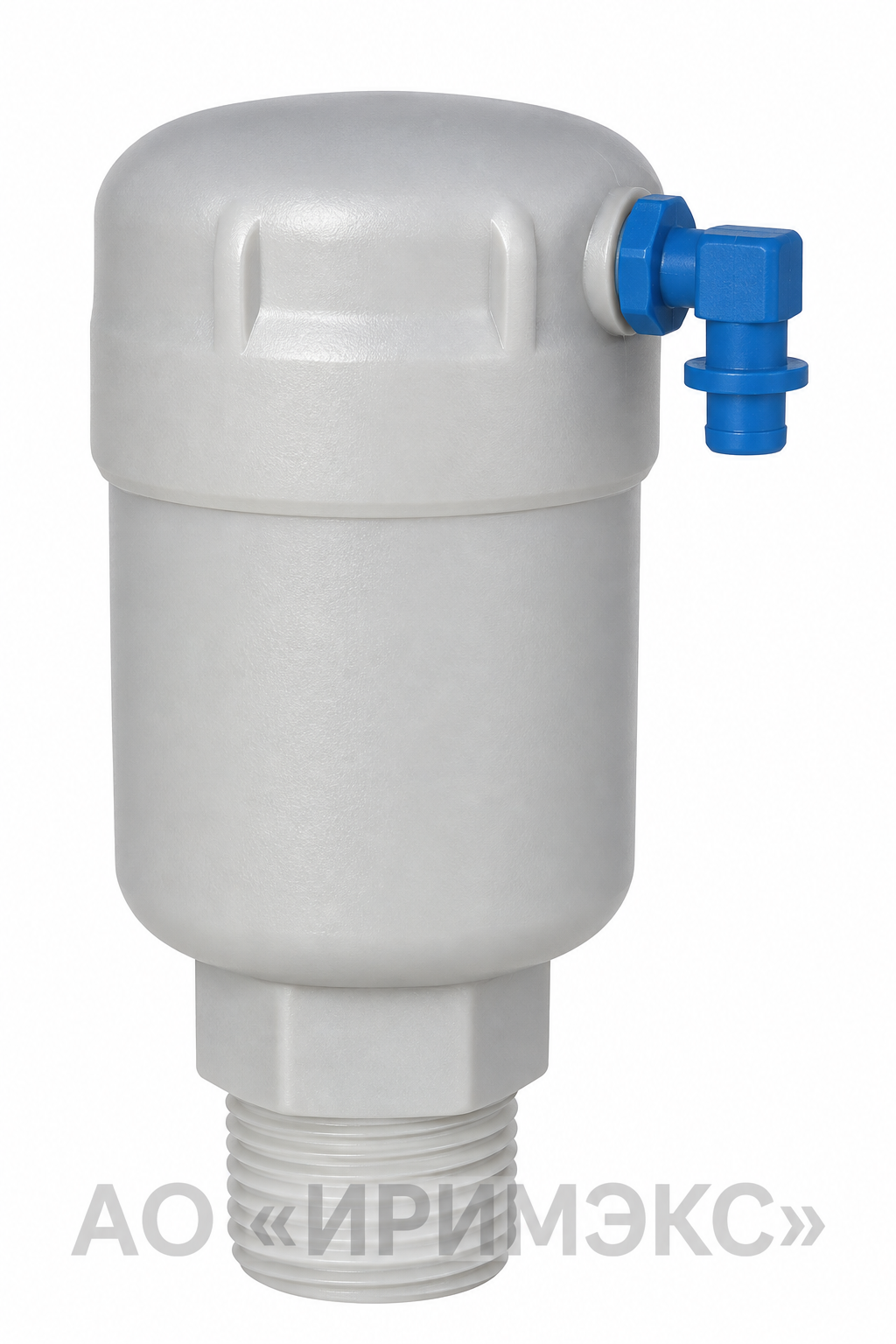

• S-050 LP PN6 — для низконапорных систем;
• S-050 PN16 — стандартное промышленное исполнение;
• S-050 из нержавеющей стали или Duplex PN25 — для повышенного давления и коррозионно-активных сред.

Для каждого исполнения необходимо отдельно проверять материал корпуса, допустимое давление и совместимость уплотнений с рабочей жидкостью.

Принцип работы

Воздух, поступающий из трубопровода, скапливается в верхней части корпуса клапана. По мере накопления воздуха уровень жидкости снижается, поплавок опускается и открывает выпускное отверстие.

После удаления воздушного кармана жидкость снова заполняет корпус. Поплавок поднимается, а гибкое уплотнение герметично закрывает выпускной канал.

Работа происходит автоматически и не требует постоянного управления. Воздухоотводчик предназначен для выпуска небольших объёмов воздуха из работающего трубопровода. Для впуска и выпуска значительных объёмов воздуха при заполнении или опорожнении системы требуется кинетический либо комбинированный воздушный клапан.

Основные характеристики

• присоединительные размеры: ½″, ¾″ и 1″;
• резьбовое присоединение;
• диапазон номинального давления серии: PN6–PN25;
• давление закрытия S-050: 0,2–16 бар;
• давление закрытия S-050 LP: 0,05–6 бар;
• исполнение из нержавеющей стали или Duplex: до 25 бар;
• площадь автоматического выпускного отверстия: 12 мм²;
• максимальная рабочая температура: 60 °C;
• допустимая кратковременная температура: до 90 °C;
• возможность подключения дренажной трубки.

Преимущества S-050

• компактная и лёгкая конструкция;
• автоматический выпуск воздуха;
• относительно большое выпускное отверстие;
• снижение риска засорения посторонними примесями;
• гибкое самоочищающееся уплотнение;
• герметичное закрытие при изменении давления;
• отдельное исполнение для низконапорных систем;
• варианты из коррозионностойких материалов;
• простое техническое обслуживание.

Области применения

Автоматические воздухоотводчики A.R.I. S-050 устанавливаются:

• в верхних точках трубопроводов;
• на насосных станциях;
• возле фильтров и измерительных приборов;
• в системах водоснабжения и водоподготовки;
• на трубопроводах технической воды;
• в промышленных технологических системах;
• на оборудовании, где возможно локальное скопление воздуха.

Подбор и заказ

Для подбора необходимо указать рабочее и максимальное давление, температуру, состав жидкости, размер и стандарт резьбы, требуемый материал корпуса и условия установки.

АО «ИРИМЭКС» выполняет подбор и поставку автоматических воздухоотводчиков A.R.I. S-050 в исполнениях PN6, PN16 и PN25. Для получения коммерческого предложения направьте параметры системы или техническое задание специалистам компании.
