Кинетические воздушные клапаны A.R.I. K-060, K-062 и K-065 M1

A.R.I. K-060 M1, K-062 M1 и K-064 M1 — кинетические воздушные клапаны высокой пропускной способности для промышленных трубопроводных систем. Они обеспечивают выпуск больших объёмов воздуха при заполнении трубопровода и впуск воздуха при его опорожнении.

Кинетический клапан защищает трубопровод от образования вакуума, разрыва водяного столба и деформации при быстром сливе жидкости или остановке насосного оборудования.

Исполнения серии

• K-060 M1 — номинальное давление PN16;
• K-062 M1 — номинальное давление PN25;
• K-064 M1 — номинальное давление PN40.

Выбор модели зависит от рабочего и максимального давления в трубопроводной системе.

Принцип работы

При заполнении трубопровода поплавок находится в нижнем положении, а основное отверстие клапана остаётся открытым. Воздух свободно выходит из системы с высокой пропускной способностью.

После поступления жидкости поплавок поднимается и закрывает выпускное отверстие. Давление в трубопроводе обеспечивает герметичное удержание клапана в закрытом положении.

При опорожнении системы или возникновении отрицательного давления поплавок опускается. Через открывшееся отверстие в трубопровод поступает воздух, предотвращающий появление опасного вакуума.

Кинетическая серия не предназначена для постоянного удаления небольших воздушных скоплений из работающего трубопровода. Если такая функция необходима, следует применять комбинированный клапан с автоматическим элементом.

Основные характеристики

• диапазон размеров серии M1: DN50–DN300;
• номинальное давление: PN16, PN25 или PN40;
• фланцевое присоединение;
• высокая пропускная способность;
• выпуск воздуха при заполнении трубопровода;
• впуск воздуха при опорожнении системы;
• защита от образования вакуума;
• промышленное исполнение;
• возможность изготовления из специальных коррозионностойких материалов.

Фактический диапазон размеров и материалы корпуса необходимо уточнять для выбранной модели и рабочей среды.

Преимущества

• большое проходное сечение;
• эффективный выпуск и впуск воздуха;
• снижение риска деформации трубопровода;
• защита насосного и трубопроводного оборудования;
• простая и надёжная конструкция;
• возможность применения при высоком давлении;
• исполнение для агрессивных и минерализованных жидкостей;
• удобство технического обслуживания.

Области применения

Кинетические клапаны серии K-060 M1 применяются:

• на промышленных насосных станциях;
• в системах водоснабжения и водоподготовки;
• в установках опреснения морской воды;
• на трубопроводах технической воды;
• в горнодобывающей промышленности;
• в нефтегазовых технологических системах;
• на протяжённых и наклонных участках трубопроводов;
• в верхних точках трубопроводных систем.

Подбор и заказ

Для подбора необходимо указать диаметр трубопровода, рабочее и максимальное давление, расход жидкости, скорость заполнения и опорожнения, температуру, химический состав среды, стандарт фланцев и материал корпуса.

АО «ИРИМЭКС» выполняет подбор и поставку кинетических воздушных клапанов A.R.I. K-060 M1, K-062 M1 и K-064 M1. Для получения коммерческого предложения направьте специалистам компании техническое задание или параметры трубопровода.

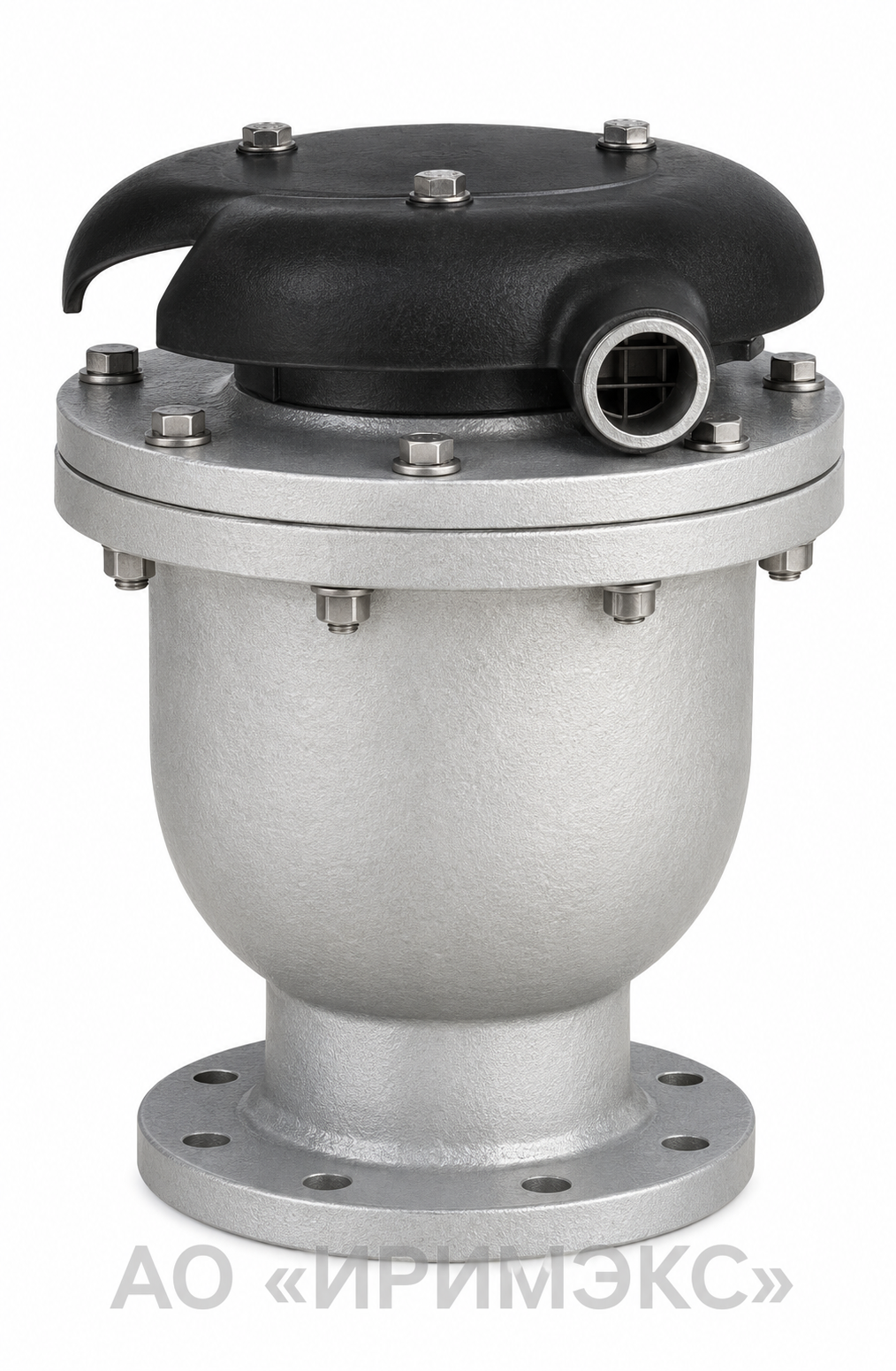

Кинетический клапан K060 M1 PN16/25/40 промышленного применения
