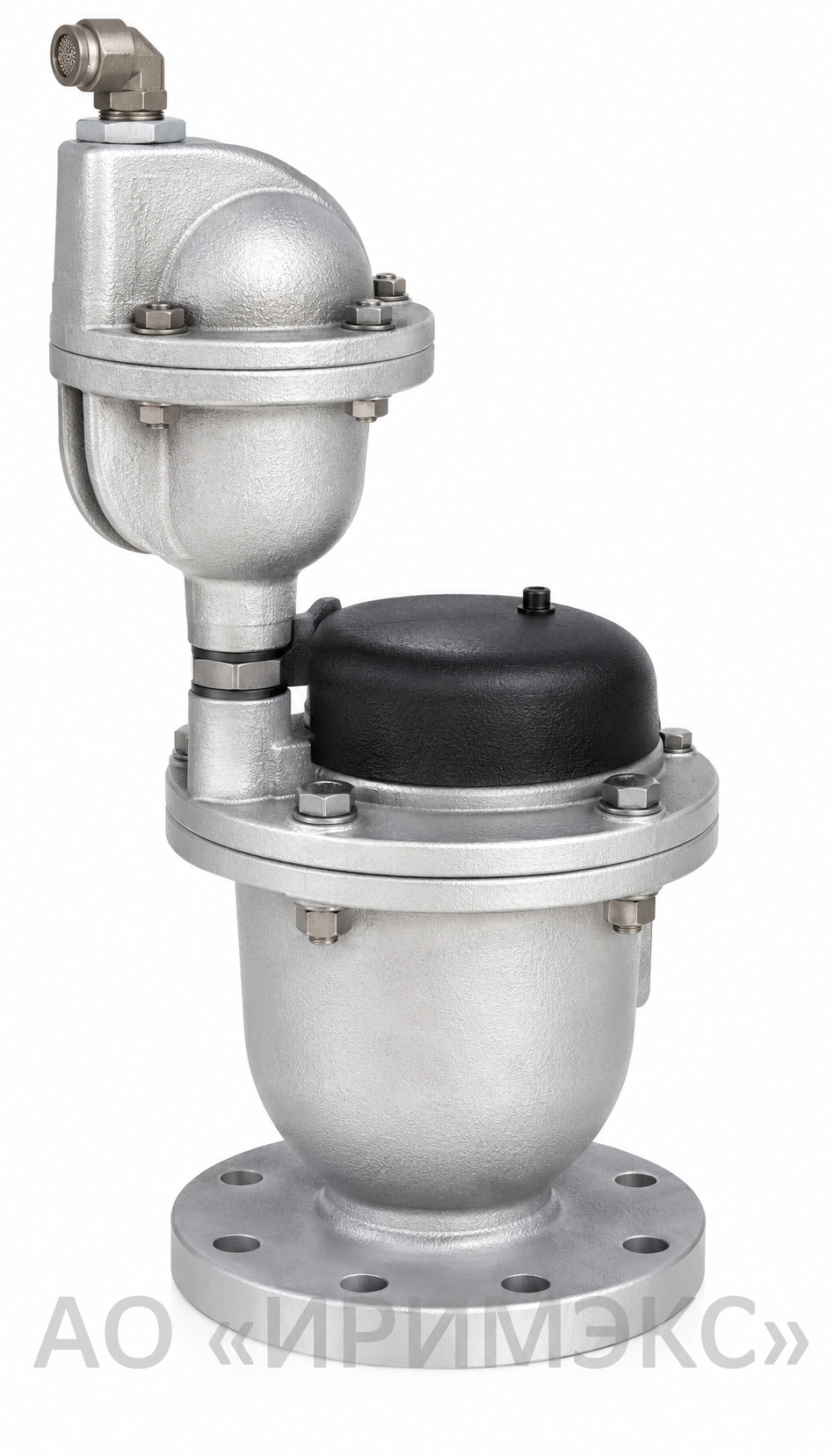

Комбинированный воздушный клапан A.R.I. D-065 M1 PN40

A.R.I. D-065 M1 — комбинированный воздушный клапан высокой пропускной способности для промышленных трубопроводов высокого давления. Исполнение PN40 рассчитано на работу в системах с максимальным рабочим давлением до 40 бар.

Клапан объединяет функции кинетического и автоматического воздухоотводчика. При заполнении трубопровода он выпускает большие объёмы воздуха, а при опорожнении обеспечивает его поступление в систему, предотвращая образование вакуума. Во время нормальной эксплуатации автоматический элемент удаляет небольшие воздушные скопления из трубопровода.

Принцип работы

На этапе заполнения системы кинетическое отверстие остаётся открытым и обеспечивает интенсивный выпуск вытесняемого воздуха. После поступления жидкости поплавковый механизм поднимается и герметично закрывает отверстие.

В работающем под давлением трубопроводе воздух накапливается в верхней части клапана. При снижении уровня жидкости автоматический механизм открывает выпускное отверстие и удаляет воздушный карман.

При опорожнении трубопровода или разрыве водяного столба клапан впускает воздух, ограничивая образование отрицательного давления и связанный с ним риск повреждения оборудования.

Основные характеристики

• номинальное давление: PN40;
• диапазон давления герметичного закрытия: 0,2–40 бар;
• испытательное давление: в 1,5 раза выше максимального рабочего;
• максимальная рабочая температура: 60 °C;
• допустимая кратковременная температура: до 90 °C;
• фланцевое присоединение;
• высокая пропускная способность;
• автоматический выпуск небольших воздушных скоплений;
• выпуск и впуск больших объёмов воздуха;
• защитное эпоксидное покрытие FBE по DIN 30677-2.

Размер, материал корпуса, стандарт фланцев и исполнение внутренних деталей следует выбирать с учётом давления, химического состава жидкости и условий эксплуатации.

Преимущества D-065 M1

• работа в трубопроводах высокого давления;
• снижение риска образования воздушных пробок;
• защита системы от вакуума;
• уменьшение вероятности гидравлических ударов;
• высокая производительность при выпуске и впуске воздуха;
• разделение автоматической и кинетической функций;
• устойчивость материалов к промышленным условиям эксплуатации;
• возможность изготовления из специальных коррозионностойких сплавов.

Области применения

Клапан A.R.I. D-065 M1 применяется:

• в установках опреснения и переработки морской воды;
• в системах водоподготовки;
• на промышленных насосных станциях;
• в трубопроводах высокого давления;
• в горнодобывающей промышленности;
• на линиях транспортировки технической воды;
• в энергетических и технологических установках;
• в верхних точках протяжённых трубопроводов.

Подбор и заказ

Для подбора клапана необходимо указать диаметр трубопровода, минимальное и максимальное рабочее давление, температуру, состав жидкости, требуемую пропускную способность, стандарт фланцев и материал корпуса.

АО «ИРИМЭКС» выполняет подбор и поставку комбинированных воздушных клапанов A.R.I. D-065 M1 PN40. Для получения технической консультации и коммерческого предложения направьте специалистам компании параметры системы или техническое задание.

Комбинированный воздушный клапан D065 M1 с высокой пропускной способностью на высокое давление PN40
