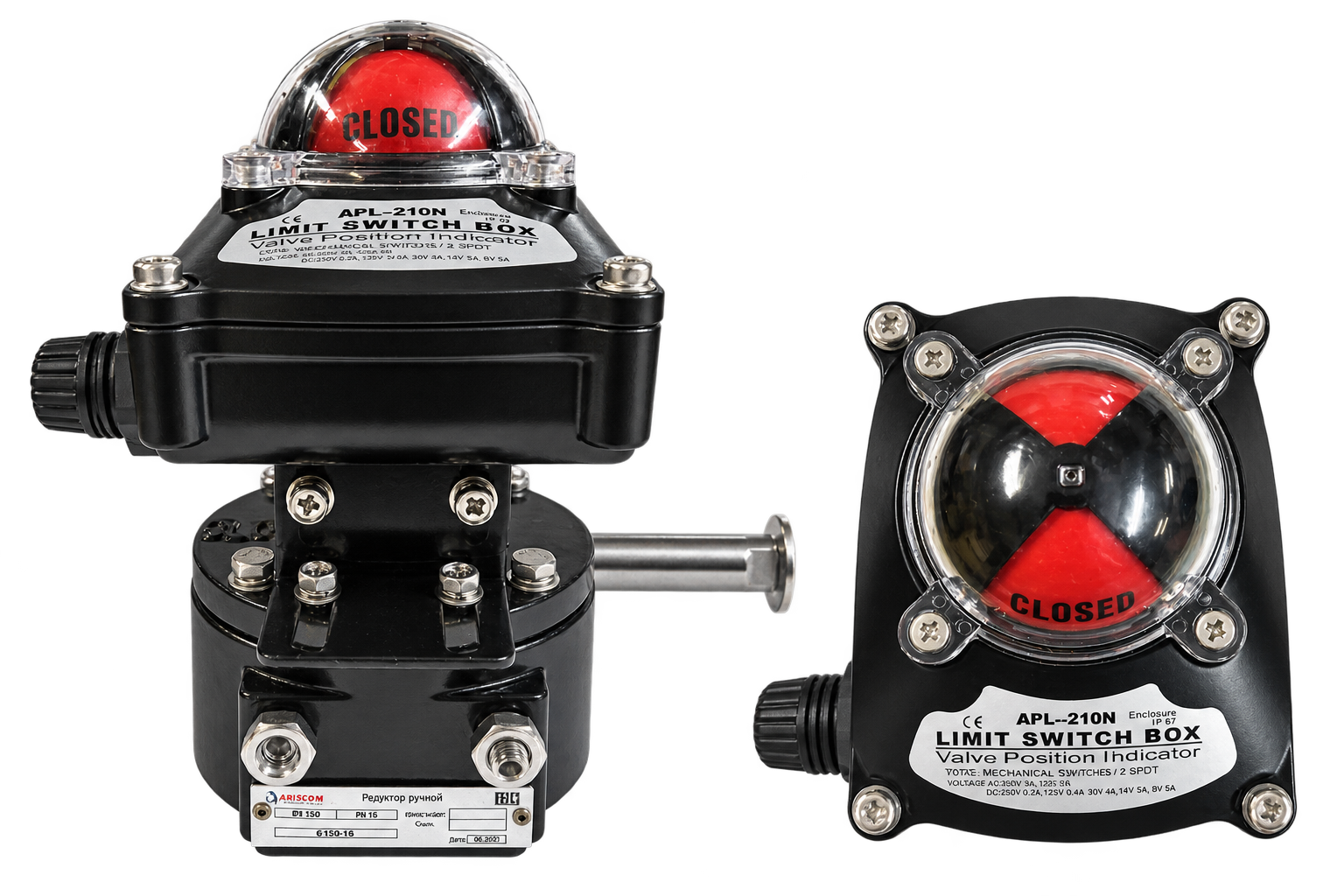

Ручной червячный редуктор ARICOM с индикатором положения

Ручной червячный редуктор ARICOM предназначен для управления поворотными дисковыми затворами и другой трубопроводной арматурой с углом поворота запирающего элемента 90°.

Редуктор уменьшает усилие, необходимое для открытия и закрытия арматуры. Вращение маховика передаётся через червячную передачу на выходной вал, соединённый со штоком затвора.

Встроенный визуальный индикатор позволяет контролировать положение запирающего элемента и показывает состояния OPEN — открыто и CLOSE — закрыто.

Назначение

Редуктор применяется для ручного управления:

• поворотными дисковыми затворами;
• шаровыми кранами;
• воздушными заслонками;
• другой четвертьоборотной арматурой;
• арматурой, для управления которой недостаточно обычной рукоятки.

Редуктор особенно удобен на арматуре больших диаметров и в системах, где требуется плавное открытие и закрытие для снижения вероятности гидравлического удара.

Принцип работы

Оператор вращает маховик, приводя в движение червячную передачу. Редуктор преобразует многократное вращение маховика в поворот выходного вала на 90°.

Передаточное отношение снижает усилие на маховике и обеспечивает более плавное управление затвором по сравнению с прямой рукояткой.

Конечные положения должны ограничиваться регулируемыми механическими упорами. После настройки упоры предотвращают чрезмерный поворот диска за положения полного открытия и закрытия.

Индикатор положения

В верхней части редуктора расположен механический указатель положения. Он связан с выходным валом и визуально показывает текущее положение запирающего элемента.

Индикатор позволяет:

• контролировать открытое и закрытое положение;
• определять промежуточное положение затвора;
• проверять направление вращения;
• упрощать настройку механических упоров;
• контролировать состояние арматуры при техническом обслуживании.
