Фланцевые резиновые компенсаторы ARICOM с EPDM

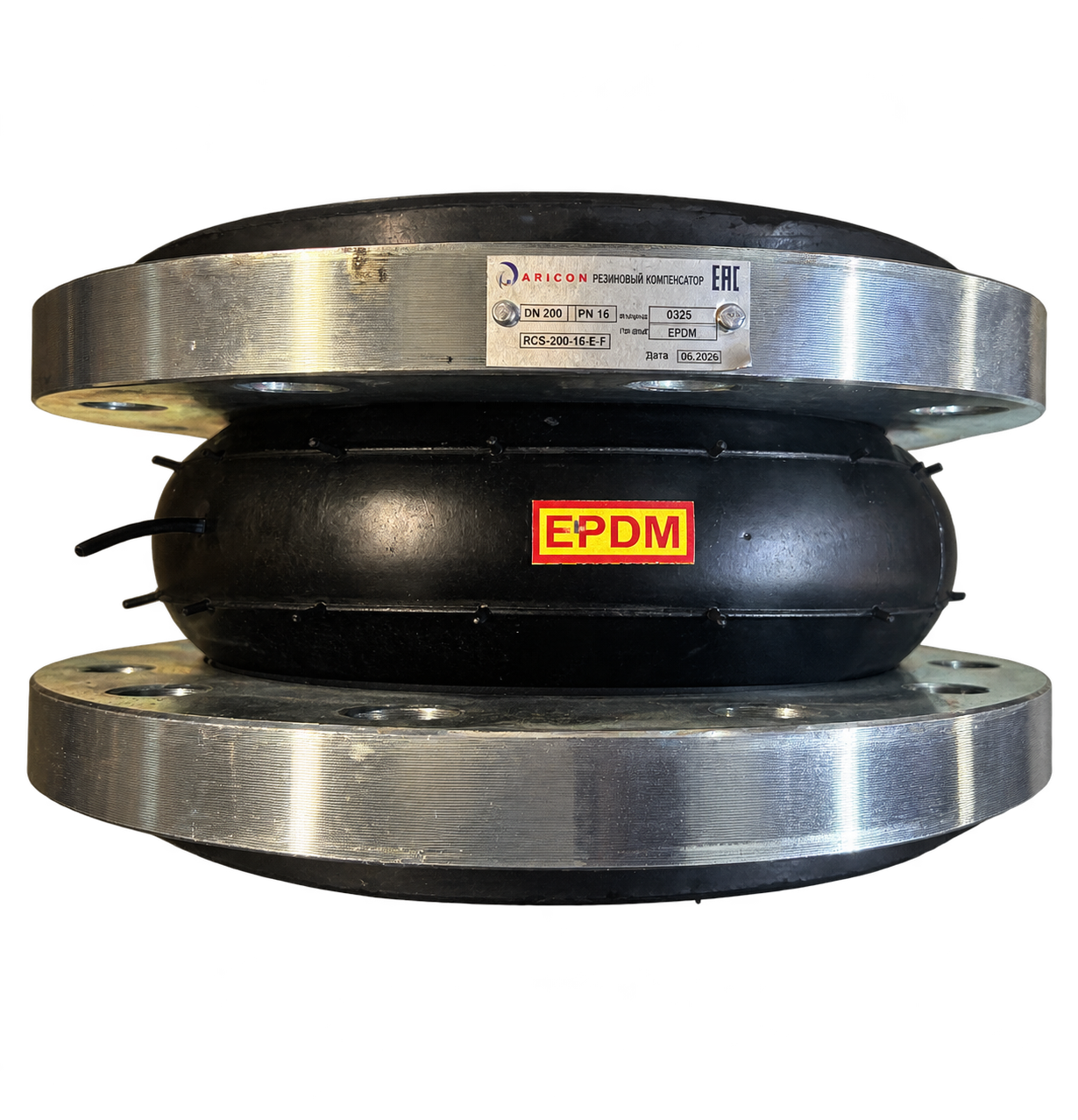

Фланцевый резиновый компенсатор ARICOM с EPDM

Фланцевые резиновые компенсаторы ARICOM с эластичной частью из EPDM предназначены для снижения вибрации и шума, а также компенсации перемещений трубопроводов.

Гибкая резиновая вставка воспринимает осевое сжатие и растяжение, поперечное смещение и угловое отклонение. Компенсаторы устанавливаются на трубопроводах систем водоснабжения, отопления, охлаждения, вентиляции и на насосных установках.

Назначение резиновых компенсаторов

Компенсаторы ARICOM с EPDM применяются для:

снижения вибрации от насосов и другого оборудования;
уменьшения передачи структурного шума по трубопроводу;
компенсации температурных расширений;
восприятия осевых, поперечных и угловых перемещений;
частичного поглощения энергии гидравлических ударов;
компенсации небольших монтажных отклонений;
электрической и гальванической развязки отдельных участков трубопровода.

Компенсатор не должен использоваться для исправления значительной несоосности или ошибок монтажа трубопровода.

Конструкция

Компенсатор состоит из эластичного резинового элемента и присоединительных фланцев. Гибкая часть изготавливается из EPDM и усиливается внутренними армирующими слоями.

Фланцевое присоединение обеспечивает монтаж компенсатора между ответными фланцами трубопровода. В зависимости от условий эксплуатации компенсатор может дополнительно комплектоваться ограничительными тягами.

Рабочая среда

EPDM применяется преимущественно для:

холодной и технической воды;
горячей воды;
воды систем отопления и охлаждения;
воздуха;
нейтральных водных растворов;
отдельных теплоносителей, совместимых с EPDM.

EPDM обычно не применяется для минеральных масел, топлива, нефтепродуктов и большинства углеводородных сред. Совместимость необходимо проверять с учётом состава, концентрации и температуры рабочей среды.

**Компенсируемые перемещения**

**Резиновый компенсатор способен воспринимать несколько видов перемещений:**
Вид перемещения	Описание
Осевое сжатие	Уменьшение монтажной длины компенсатора
Осевое растяжение	Увеличение монтажной длины
Поперечное смещение	Смещение осей соединяемых участков
Угловое отклонение	Изменение угла между участками трубопровода
Комбинированное	Одновременное действие нескольких перемещений

Допустимые значения зависят от DN, PN, строительной длины и конструкции конкретного компенсатора. Их необходимо приводить в отдельной размерной таблице.

Области применения

Фланцевые компенсаторы ARICOM с EPDM могут использоваться:

в системах водоснабжения;
в системах отопления и охлаждения;
на насосных станциях;
в котельных;
на очистных сооружениях;
в системах промышленного водооборота;
в вентиляционных и климатических установках;
на технологических трубопроводах с совместимыми средами.

Подбор компенсатора

Для правильного подбора необходимо определить:

условный диаметр DN;
номинальное давление PN;
рабочую среду;
максимальную и минимальную температуру;
требуемое осевое перемещение;
поперечное смещение;
угловое отклонение;
строительную длину;
материал и стандарт присоединительных фланцев;
необходимость ограничительных тяг.

Одновременное действие нескольких видов перемещений уменьшает допустимое значение каждого из них. Проверка должна выполняться по технической таблице выбранного исполнения.
