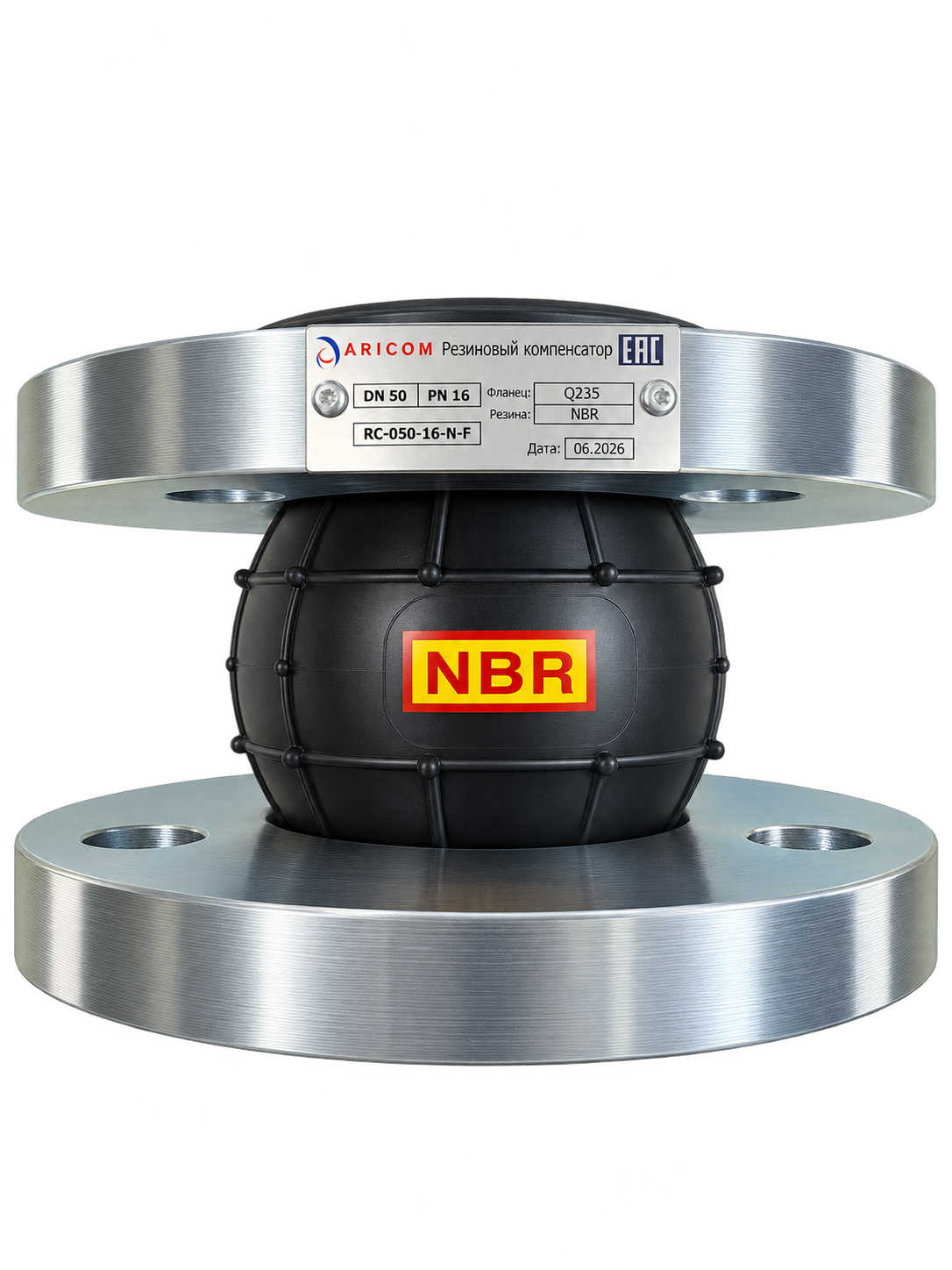

Фланцевые резиновые компенсаторы ARICOM с NBR

Фланцевые резиновые компенсаторы ARICOM с эластичной частью из NBR предназначены для снижения вибрации и шума, а также компенсации перемещений промышленных трубопроводов.

Нитрильный каучук NBR отличается стойкостью к минеральным маслам, смазочным материалам и отдельным нефтесодержащим средам. Поэтому такие компенсаторы применяются в масляных, гидравлических, насосных и других промышленных системах.

Гибкая вставка воспринимает осевое сжатие и растяжение, поперечное смещение и угловое отклонение трубопровода.

Назначение компенсаторов NBR

Резиновые компенсаторы ARICOM с NBR применяются для:

• снижения вибрации от насосов и компрессорного оборудования;
• уменьшения передачи структурного шума;
• компенсации температурных расширений;
• восприятия осевых, поперечных и угловых перемещений;
• частичного поглощения энергии гидравлических ударов;
• компенсации небольших монтажных отклонений;
• гальванической развязки участков трубопровода.

Компенсатор не должен использоваться для устранения значительной несоосности или исправления ошибок монтажа трубопровода.

Конструкция

Компенсатор состоит из эластичной резиновой вставки и присоединительных фланцев. Гибкая часть изготавливается из NBR и усиливается внутренними армирующими слоями.

Фланцевое исполнение обеспечивает монтаж компенсатора между ответными фланцами трубопровода. При необходимости могут применяться ограничительные тяги, предотвращающие недопустимое растяжение гибкого элемента под действием внутреннего давления.

Рабочие среды

Компенсаторы с NBR могут применяться для:

• минеральных и технических масел;
• смазочных материалов;
• водомасляных эмульсий;
• сжатого воздуха с содержанием масла;
• гидравлических жидкостей групп HFA, HFB и HFC;
• технической воды;
• морской воды при подтверждённой совместимости;
• отдельных нефтесодержащих сред.

Пригодность для конкретного топлива, нефтепродукта, хладагента или химического раствора необходимо проверять по таблице химической стойкости.

NBR обычно уступает EPDM по стойкости к горячей воде, пару, озону и длительному атмосферному воздействию. Для обычных систем водоснабжения и отопления чаще применяется исполнение EPDM.

Допустимые значения перемещений зависят от DN, PN, строительной длины и конструкции гибкого элемента. Их необходимо приводить в отдельной таблице исполнений.

Области применения

Фланцевые компенсаторы ARICOM с NBR могут использоваться:

• в масляных системах;
• в гидравлических установках;
• на насосных станциях;
• в компрессорных системах;
• в системах подачи смазочных материалов;
• в системах промышленного охлаждения;
• на технологических трубопроводах;
• в установках с гидравлическими жидкостями HFA, HFB и HFC.
