АСТА ОВП121 и ОВП123 — механические поплавковые воздухоотводчики для автоматического и непрерывного удаления воздуха из трубопроводных систем с жидкими рабочими средами.
Воздухоотводчики устанавливаются в системах отопления, горячего и холодного водоснабжения, теплоснабжения и других жидкостных технологических системах.
Удаление скопившегося воздуха помогает предотвратить образование воздушных пробок, уменьшить шум и коррозионные процессы, обеспечить нормальную циркуляцию рабочей среды и повысить эффективность работы трубопроводной системы.
Серия выпускается в двух основных вариантах:
- АСТА ОВП121 — резьбовое присоединение, внутренняя резьба G;
- АСТА ОВП123 — фланцевое присоединение по ГОСТ 33259-2015.
Воздухоотводчик работает автоматически и не требует внешнего источника энергии.
Основные характеристики АСТА ОВП121 / ОВП123:
- номинальный диаметр: DN15–25;
- номинальное давление: PN16;
- максимальная температура рабочей среды: до +300 °C с учетом зависимости допустимого давления от температуры;
- рабочая среда: жидкие невязкие среды, совместимые с материалами конструкции;
- материал корпуса: высокопрочный чугун;
- материал поплавка: нержавеющая сталь;
- монтажное положение: вертикальное;
- направление потока: снизу вверх;
- ОВП121: внутренняя резьба G;
- ОВП123: фланцевое присоединение по ГОСТ 33259-2015;
- принцип работы: механический поплавковый;
- работа: автоматический непрерывный отвод воздуха.
Назначение АСТА ОВП121 / ОВП123
Основное назначение воздухоотводчика — автоматическое удаление воздуха, который накапливается в жидкостной трубопроводной системе.
Воздух может попадать в трубопровод:
- при первоначальном заполнении системы;
- после ремонта или технического обслуживания;
- вместе с подпиточной водой;
- вследствие выделения растворенных в жидкости газов;
- после частичного опорожнения системы;
- при изменениях температуры и давления.
Наличие воздуха в трубопроводе может негативно влиять на работу оборудования.
Воздушные скопления способны вызывать:
- нарушение циркуляции;
- уменьшение пропускной способности трубопровода;
- снижение эффективности теплообмена;
- шум;
- вибрации;
- ускорение коррозионных процессов;
- нестабильную работу насосов;
- неравномерный прогрев системы отопления.
Установка автоматического поплавкового воздухоотводчика позволяет непрерывно удалять накопившийся воздух без необходимости ручного вмешательства.
Принцип работы поплавкового воздухоотводчика
Работа АСТА ОВП основана на разнице плотности воздуха и жидкости.
Внутри корпуса находится полый поплавок, связанный с выпускным клапаном.
При накоплении воздуха
Когда внутри воздухоотводчика накапливается воздух, уровень жидкости снижается.
Поплавок опускается и через рычажный механизм открывает выпускной клапан.
Воздух автоматически удаляется из корпуса.
При поступлении жидкости
После удаления воздуха корпус снова заполняется жидкостью.
Поплавок поднимается и закрывает выпускной клапан.
Таким образом предотвращается выход рабочей жидкости из трубопровода.
Рабочий цикл происходит автоматически столько раз, сколько необходимо в процессе эксплуатации системы.
Технические характеристики АСТА ОВП121 / ОВП123
| Параметр | Значение |
|---|---|
| Производитель | НПО АСТА |
| Серия | ОВП121 / ОВП123 |
| Тип | поплавковый воздухоотводчик |
| Принцип действия | механический |
| Номинальный диаметр | DN15–25 |
| Номинальное давление | PN16 |
| Максимальная температура | до +300 °C |
| Рабочая среда | жидкие невязкие среды |
| Материал корпуса | высокопрочный чугун |
| Материал поплавка | нержавеющая сталь |
| Монтаж | вертикальный |
| Направление потока | снизу вверх |
| ОВП121 | внутренняя резьба G |
| ОВП123 | фланцевое присоединение |
| Стандарт фланцев | ГОСТ 33259-2015 |
Допустимое давление в зависимости от температуры
При выборе воздухоотводчика необходимо учитывать зависимость максимально допустимого рабочего давления от температуры рабочей среды.
Для АСТА ОВП121 / ОВП123 производителем установлены следующие ограничения:
| Температура рабочей среды | Максимальное рабочее давление |
|---|---|
| до +120 °C | 16 бар |
| до +150 °C | 15,5 бар |
| до +200 °C | 14,7 бар |
| до +250 °C | 13,9 бар |
| до +300 °C | 12,8 бар |
Таким образом, значение +300 °C нельзя рассматривать отдельно от рабочего давления.
Если известны фактические температура и давление системы, специалисты АО «ИРИМЭКС» помогут проверить применимость выбранного исполнения.
АСТА ОВП121 — резьбовой воздухоотводчик
АСТА ОВП121 имеет внутреннее резьбовое присоединение G.
Резьбовое исполнение удобно для трубопроводов небольшого диаметра и позволяет получить компактный монтажный узел.
Доступные номинальные диаметры:
- DN15 — ½";
- DN20 — ¾";
- DN25 — 1".
ОВП121 может применяться в системах:
- отопления;
- теплоснабжения;
- горячего водоснабжения;
- холодного водоснабжения;
- технологической воды;
- циркуляционных контурах;
- других жидкостных системах.

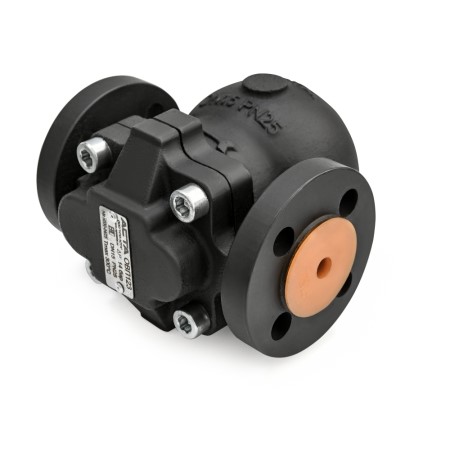

АСТА ОВП123 — фланцевый воздухоотводчик
АСТА ОВП123 имеет фланцевое присоединение по ГОСТ 33259-2015.
Фланцевое исполнение удобно для промышленных объектов, где предъявляются повышенные требования к надежности соединения, возможности демонтажа и обслуживанию оборудования.
Доступны исполнения:
- DN15;
- DN20;
- DN25.
ОВП123 может применяться на промышленных и коммунальных трубопроводах с жидкими рабочими средами.
ОВП121 или ОВП123 — какую модель выбрать?
Основное различие между моделями заключается в типе присоединения.
АСТА ОВП121:
- внутренняя резьба G;
- компактное резьбовое подключение;
- удобно для небольших трубопроводов.
АСТА ОВП123:
- фланцевое исполнение;
- присоединение по ГОСТ 33259-2015;
- удобно для промышленных трубопроводных систем.
Принцип работы и основное назначение обеих моделей одинаковы.
Выбор выполняется прежде всего по DN, рабочему давлению, температуре и необходимому типу присоединения.
Материалы конструкции
АСТА ОВП рассчитан на эксплуатацию в промышленных системах и имеет металлическую конструкцию.
Основные материалы:
| Деталь | Материал |
|---|---|
| Корпус | высокопрочный чугун GGG 40.3 |
| Крышка | высокопрочный чугун GGG 40.3 |
| Поплавок | нержавеющая сталь AISI 304 |
| Рычаг поплавка | нержавеющая сталь AISI 304 |
| Седло воздухоотводчика | нержавеющая сталь AISI 431 |
| Прокладка корпуса | графит |
| Крепеж | нержавеющая / оцинкованная сталь |
Применение металлического поплавка и высокопрочного чугунного корпуса позволяет использовать воздухоотводчик при значительно более высоких температурах, чем многие бытовые автоматические воздухоотводчики.
Преимущества АСТА ОВП121 / ОВП123
Основные преимущества:
- автоматическое удаление воздуха;
- непрерывная работа без участия оператора;
- высокая пропускная способность по воздуху;
- температура рабочей среды до +300 °C при соответствующем рабочем давлении;
- номинальное давление PN16;
- металлическая промышленная конструкция;
- высокопрочный чугунный корпус;
- поплавок из нержавеющей стали;
- отсутствие необходимости во внешнем источнике энергии;
- резьбовое и фланцевое исполнения;
- простая механическая конструкция;
- возможность применения в системах ГВС, ХВС и теплоснабжения;
- автоматическое предотвращение выхода жидкости после удаления воздуха.
Пропускная способность
Пропускная способность по удаляемому воздуху зависит от перепада давления.
Ориентировочные значения для серии АСТА ОВП:
| Перепад давления, бар | Пропускная способность воздуха, Нм³/ч |
|---|---|
| 0,2 | 0,54 |
| 0,5 | 1,3 |
| 1 | 1,9 |
| 2 | 3,6 |
| 4 | 6,5 |
| 5 | 7,6 |
| 7 | 10,1 |
| 10 | 13,3 |
| 14 | 18 |
При подборе воздухоотводчика для технологической системы важно учитывать не только присоединительный DN, но и предполагаемый объем удаляемого воздуха и перепад давления.
Применение в системах отопления
Воздух в системе отопления способен ухудшать циркуляцию теплоносителя и снижать эффективность передачи тепла.
Характерными признаками наличия воздуха являются:
- шум в трубопроводах;
- неравномерный прогрев;
- нарушение циркуляции;
- снижение эффективности теплообменного оборудования.
Автоматический воздухоотводчик может устанавливаться в местах потенциального накопления воздуха и непрерывно удалять его в процессе эксплуатации.
Применение в системах теплоснабжения
В тепловых сетях и внутренних контурах теплоснабжения образование воздушных скоплений может ухудшать гидравлический режим системы.
АСТА ОВП подходит для жидких невязких теплоносителей, совместимых с материалами конструкции.
При подборе для высокотемпературной системы необходимо обязательно проверить одновременно:
- температуру;
- давление;
- состав теплоносителя.
Воздухоотводчик для ГВС
АСТА ОВП121 / ОВП123 может применяться в системах горячего водоснабжения.
Автоматический отвод воздуха способствует стабильному движению воды и уменьшает вероятность образования воздушных пробок.
Исполнение выбирается в соответствии с параметрами конкретного объекта.
Воздухоотводчик для ХВС
В системах холодного водоснабжения воздух может попадать в трубопровод при заполнении, ремонте и эксплуатации.
Поплавковый воздухоотводчик автоматически удаляет накопившийся воздух в местах его установки.
Для систем ХВС особенно важно правильно определить место монтажа, поскольку воздухоотводчик должен располагаться там, где воздух естественным образом скапливается в системе.
Где устанавливать воздухоотводчик?
Воздух легче воды и стремится перемещаться к верхним точкам трубопроводной системы.
Поэтому воздухоотводчики обычно устанавливаются в местах потенциального скопления воздуха:
- верхних точках трубопроводов;
- коллекторах;
- возле теплообменного оборудования;
- на участках изменения высотной отметки;
- в других местах, определенных проектом.
Сам АСТА ОВП устанавливается вертикально.
Направление поступления рабочей среды в корпус — снизу вверх.
Правильное монтажное положение является обязательным условием корректной работы поплавкового механизма.
Почему важно удалять воздух из трубопровода?
Скопившийся воздух может оказывать негативное влияние на работу трубопроводной системы.
Возможные последствия:
- образование воздушных пробок;
- снижение расхода;
- нарушение циркуляции;
- шум;
- вибрации;
- ухудшение теплообмена;
- коррозия;
- нестабильная работа насосного оборудования;
- снижение общей эффективности системы.
Автоматический воздухоотводчик обеспечивает удаление воздуха по мере его накопления.
Габаритные размеры АСТА ОВП121
Резьбовое исполнение ОВП121:
| DN | Резьба | L, мм | H, мм | A, мм | Масса, кг |
|---|---|---|---|---|---|
| 15 | ½" | 128 | 144 | 109 | 3,2 |
| 20 | ¾" | 128 | 144 | 109 | 4,0 |
| 25 | 1" | 146 | 164 | 109 | 5,0 |
Габаритные размеры АСТА ОВП123
Фланцевое исполнение ОВП123:
| DN | L, мм | H, мм | A, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 150 | 150 | 117 | 4,5 |
| 20 | 150 | 150 | 117 | 4,5 |
| 25 | 160 | 170 | 138 | 6,0 |
При замене ранее установленного оборудования рекомендуется сверять актуальный габаритный чертеж конкретного исполнения перед заказом.
Как подобрать АСТА ОВП121 / ОВП123
Для правильного подбора воздухоотводчика необходимо определить:
- рабочую среду;
- температуру рабочей среды;
- рабочее давление;
- максимальное давление;
- DN присоединения;
- тип присоединения;
- предполагаемый объем удаляемого воздуха;
- место установки;
- требования проекта.
Для большинства запросов достаточно предоставить:
DN → давление → температура → рабочая среда → резьбовое или фланцевое присоединение.
После этого можно выбрать между ОВП121 и ОВП123 и проверить допустимые рабочие параметры.
Цена АСТА ОВП121 / ОВП123
Цена поплавкового воздухоотводчика АСТА ОВП121 / ОВП123 зависит от типоразмера и исполнения.
На стоимость влияют:
- серия — ОВП121 или ОВП123;
- номинальный диаметр DN;
- тип присоединения;
- количество оборудования;
- условия поставки.
Для получения актуальной стоимости направьте запрос специалистам АО «ИРИМЭКС».
В заявке желательно указать:
АСТА ОВП121 или ОВП123 → DN → количество → рабочее давление → температура.
Если модель еще не выбрана, достаточно предоставить параметры трубопроводной системы.
Купить АСТА ОВП121 / ОВП123
АО «ИРИМЭКС» осуществляет подбор и поставку промышленной трубопроводной арматуры АСТА.
Для получения технико-коммерческого предложения на поплавковые воздухоотводчики направьте:
- требуемый DN;
- рабочее давление;
- температуру;
- рабочую среду;
- тип присоединения;
- количество.
Специалисты АО «ИРИМЭКС» помогут подобрать АСТА ОВП121 или ОВП123 и подготовят коммерческое предложение.
Часто задаваемые вопросы
Что такое АСТА ОВП121 / ОВП123?
АСТА ОВП121 и ОВП123 — механические поплавковые воздухоотводчики для автоматического удаления воздуха из систем с жидкими невязкими рабочими средами.
В чем разница между ОВП121 и ОВП123?
ОВП121 имеет внутреннее резьбовое присоединение G. ОВП123 имеет фланцевое присоединение по ГОСТ 33259-2015.
Какие диаметры выпускаются?
По актуальному техническому описанию серия выпускается в размерах DN15, DN20 и DN25.
На какое давление рассчитан воздухоотводчик?
Номинальное давление — PN16.
Какая максимальная рабочая температура?
Максимальная температура может достигать +300 °C, однако допустимое рабочее давление уменьшается при повышении температуры.
Какое давление допускается при +300 °C?
Согласно техническим данным производителя, при температуре +300 °C максимальное рабочее давление составляет 12,8 бар.
Какое давление допускается при +120 °C?
При температуре до +120 °C допускается рабочее давление до 16 бар.
Для каких сред предназначен АСТА ОВП?
Для жидких невязких рабочих сред, совместимых с материалами конструкции воздухоотводчика.
Можно ли использовать АСТА ОВП для воды?
Да. Водяные системы являются одним из основных применений данной серии.
Подходит ли ОВП для систем отопления?
Да. Производитель указывает системы теплоснабжения среди основных применений.
Можно ли использовать его для горячего водоснабжения?
Да, при условии соответствия фактического давления и температуры допустимой рабочей области изделия.
Работает ли воздухоотводчик автоматически?
Да. Открытие и закрытие выпускного клапана происходит механически в зависимости от положения поплавка.
Требуется ли электропитание?
Нет. Воздухоотводчик имеет механический принцип действия и не требует электрического питания.
Как должен устанавливаться АСТА ОВП?
Монтажное положение — вертикальное, направление поступления рабочей среды — снизу вверх.
Из какого материала изготовлен корпус?
Корпус и крышка выполнены из высокопрочного чугуна.
Из какого материала изготовлен поплавок?
Поплавок изготовлен из нержавеющей стали AISI 304.
Как выбрать между ОВП121 и ОВП123?
Если требуется резьбовое присоединение — выбирают ОВП121. Если требуется фланцевое присоединение — ОВП123.
Как узнать цену АСТА ОВП121 / ОВП123?
Для расчета стоимости укажите модель, DN и количество оборудования. Если модель неизвестна, направьте рабочее давление, температуру, среду и требуемый тип присоединения специалистам АО «ИРИМЭКС».
Полное техническое описание
Техпаспорт и инструкция по эксплуатации
