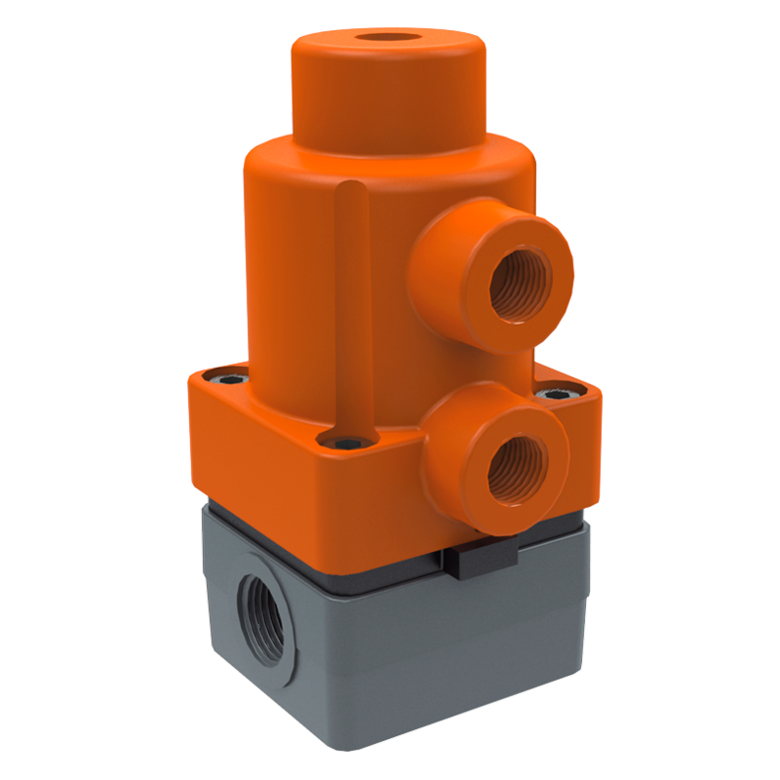

STÜBBE MV 308 — компактный пневматический мембранный клапан, предназначенный для перекрытия и управления потоком жидких и газообразных рабочих сред в промышленных технологических установках.
Клапан разработан специально для монтажа в условиях ограниченного пространства и отличается высокой пропускной способностью при небольших габаритах. Встроенный ограничитель хода позволяет точно задавать положение мембраны, а визуальный индикатор обеспечивает контроль состояния клапана.
MV 308 выпускается в номинальных диаметрах DN 12 и DN 15. Корпус, контактирующий с рабочей средой, может изготавливаться из PVC-U, PP или PVDF. В качестве материалов уплотнения применяются EPDM или FPM. В конфигураторе производителя также доступны исполнения мембраны с PTFE в зависимости от конкретной конфигурации.
Основные характеристики STÜBBE MV 308:
- номинальный диаметр DN 12–15;
- номинальное давление до PN 6;
- материалы корпуса: PVC-U, PP, PVDF;
- материалы мембраны и уплотнений: EPDM, FPM, специальные исполнения с PTFE;
- управление — пневматическое;
- присоединение — муфта или патрубок;
- встроенное ограничение хода;
- визуальный индикатор положения;
- компактная конструкция;
- высокая пропускная способность;
- возможность исполнения NC, NO или DA в зависимости от конфигурации.
На текущей странице ИРИМЭКС для MV 308 указаны коэффициенты пропускной способности Kv 3,0 м³/ч для DN 12 и Kv 3,7 м³/ч для DN 15, а также управляющее давление до 7 бар. Эти параметры можно оставить в технической таблице страницы.
Применение
Мембранный клапан STÜBBE MV 308 применяется в химической промышленности, системах водоподготовки, очистке сточных вод, дозирующих установках и других технологических процессах.
Конструкция мембранного клапана отделяет механизм привода от рабочей среды, что особенно важно при эксплуатации с химически активными, загрязненными или содержащими твердые частицы средами.
STÜBBE MV 308 может использоваться с нейтральными и агрессивными жидкостями и газообразными средами при условии химической совместимости материала корпуса и мембраны с конкретной рабочей средой. Текущая страница ИРИМЭКС также предусматривает применение со средами, содержащими абразивные частицы.
Преимущества STÜBBE MV 308
Компактная конструкция клапана позволяет устанавливать его в системах с ограниченным монтажным пространством. Встроенный ограничитель хода упрощает настройку, а оптический индикатор позволяет быстро контролировать положение клапана.
Пневматическое управление делает MV 308 подходящим для автоматизированных технологических систем. В зависимости от исполнения возможны функции нормально закрытый (NC), нормально открытый (NO) и двойного действия (DA).
При подборе STÜBBE MV 308 необходимо учитывать рабочую среду, ее концентрацию, температуру, давление, требуемую функцию управления, материал корпуса, мембраны и тип присоединения.
АО «ИРИМЭКС» осуществляет технический подбор и поставку мембранных клапанов STÜBBE MV 308 для химических производств, водоподготовки и других промышленных технологических систем.
