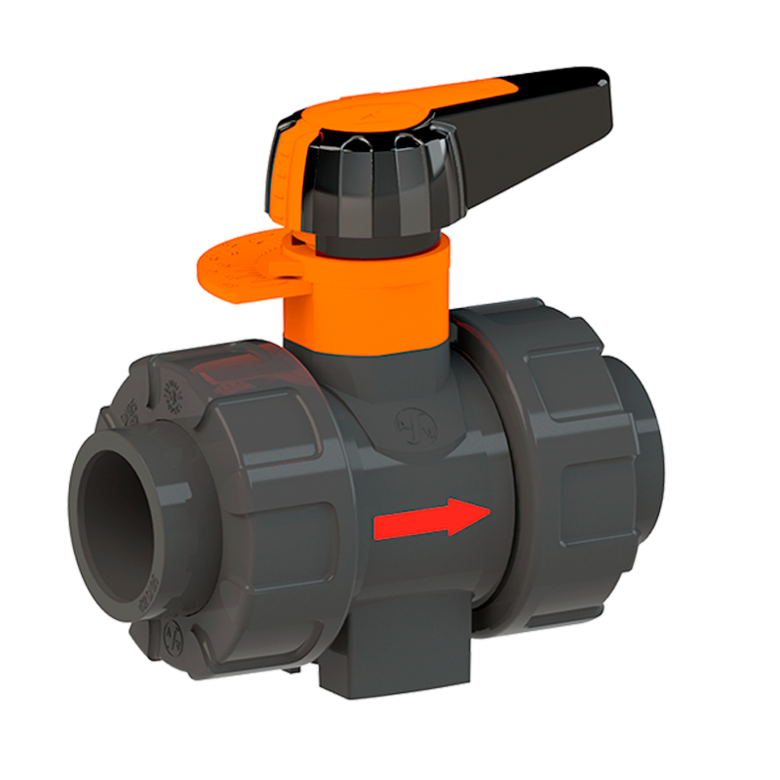

Регулирующий шаровой кран STÜBBE C 200 Prop DN 10–50

Регулирующий шаровой кран STÜBBE C 200 Prop предназначен для точного регулирования расхода жидких рабочих сред в промышленных трубопроводных системах. Кран разработан на базе серии C 200 и оснащен шаром специальной геометрии, обеспечивающим пропорциональную характеристику регулирования.

Запатентованная форма регулирующего элемента обеспечивает линейную зависимость между расходом рабочей среды и углом открытия крана. Это позволяет использовать C 200 Prop в технологических процессах, где требуется воспроизводимая и точная настройка расхода.

STÜBBE C 200 Prop выпускается в диапазоне номинальных диаметров DN 10–50 и может изготавливаться из химически стойких полимерных материалов PVC-U, PP и PVDF.

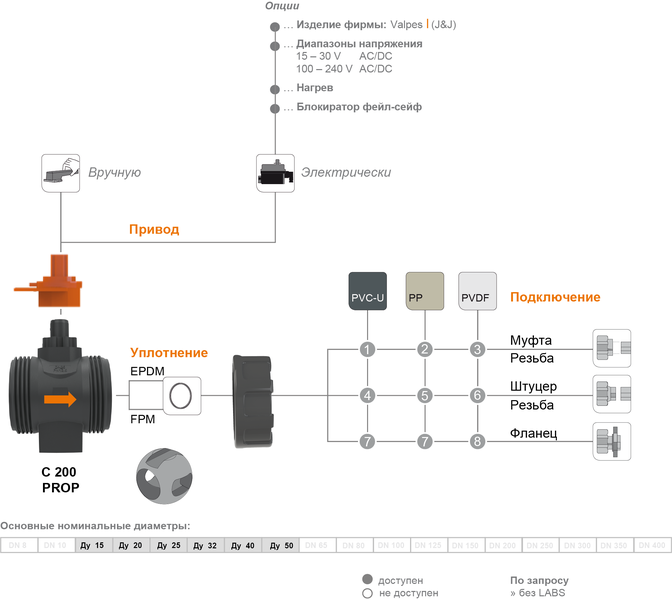

Основные характеристики STÜBBE C 200 Prop:

• номинальный диаметр DN 10–50;
• материалы корпуса: PVC-U, PP, PVDF;
• материалы уплотнений: EPDM или FKM+;
• присоединение: муфта, патрубок или фланец;
• управление: ручное или электрическое;
• пропорциональная характеристика регулирования;
• шкала угла открытия 0–90°;
• цена деления шкалы 5°;
• максимальный расход до 51 000 л/ч для DN 50;
• возможность автоматизации с помощью электрического регулирующего привода.

Специальная геометрия шара позволяет получать воспроизводимые значения расхода при заданном положении регулирующего элемента. Шкала открытия облегчает настройку и контроль положения крана при ручном управлении.

Для автоматизированных технологических систем STÜBBE C 200 Prop может комплектоваться электрическим регулирующим приводом, что позволяет изменять расход рабочей среды в соответствии с управляющим сигналом системы автоматизации.

Полимерные материалы PVC-U, PP и PVDF обеспечивают высокую коррозионную стойкость и позволяют применять кран при работе с химическими растворами, кислотами, щелочами и другими агрессивными средами при условии химической совместимости материалов.

Регулирующие шаровые краны STÜBBE C 200 Prop применяются в химической промышленности, системах водоподготовки и очистки сточных вод, дозирующих установках, гальванических производствах и других технологических процессах, требующих точного управления расходом.

При подборе исполнения необходимо учитывать рабочую среду, ее концентрацию, температуру, давление, требуемый расход, номинальный диаметр, материал корпуса и уплотнений, тип присоединения и способ управления.

Техническая документация Stubbe C200

Инструкция по эксплуатации и применению Stubbe C200

АО «ИРИМЭКС» осуществляет технический подбор и поставку регулирующих шаровых кранов STÜBBE C 200 Prop в соответствии с параметрами технологического процесса и требованиями проекта.
