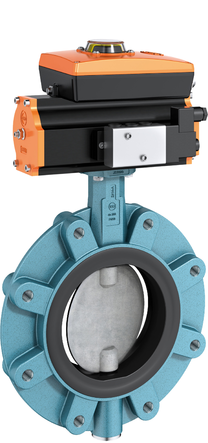

Фланцевый поворотный затвор Z 414-A

Фланцевый затвор с эластомерным уплотнением с уменьшенным внутренним диаметром для установки на трубопроводы PE/PP.

Номинальный диаметр da 50 (DN 40) - da 630 (DN 600) (SDR 11)
da 50 (DN 40) - da 500 (DN 500) (SDR 17 / SDR 17,6 / SDR 33)
Монтажная длина EN 558 Серия 20
ISO 5752 Серия 20
API 609 Таблица 1
Фланцевое присоединение EN 1092 PN 10
Форма поверхности фланца EN 1092 Форма А /B
ASME RF, FF
Верхний фланец EN ISO 5211
Маркировка EN 19
Проверка на герметичность EN 12266 (Класс герметичности А)
ISO 5208, Категория 3
Рабочий стандарт EN 593
Температурный диапазон –10 °C до + 160 °C (в зависимости от давления, среды и материала)
Максимальное рабочее давление макс.10 Бар SDR 11,0 (PE-80)
макс.10 Бар SDR 17,0 (PE-100)
макс. 6 Бар SDR 17,6 (PE-80)
макс. 5 Бар SDR 33,0 (PE-100)



Техническая информация  Z 414-A
