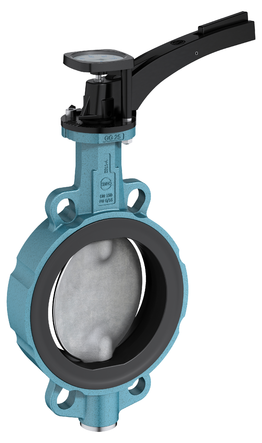

Дисковый поворотный затвор со встроенным термометром Z 011-A THERM

Поворотный затвор Z 011-A с интегрированным термометром.

Номинальный диаметр DN 20 - DN 200 (доступно только с рукояткой)
EN 558 Серия 20
ISO 5752 Серия 20
API 609 Таблица 1
Фланцевое присоединение EN 1092 PN 6/10/16
ASME Класс 150
Накидные фланцы EN 1092
Воротниковые фланцы приварные встык EN 1092
Форма поверхности фланца EN 1092 Форма А/B
ASME RF, FF
Верхний фланец EN ISO 5211
Маркировка EN 19
Проверка на герметичность EN 12266 (Класс герметичности А)
ISO 5208, Категория 3
Температурный диапазон -20°C до +130°C (в зависимости от давления, материала и среды)
Максимальное рабочее давление макс. 16 Бар



Техническая информация Z 011-A THERM

Характерные черты конструкции и качества затворов Z 011-A THERM

Инструкция по монтажу затворов

Руководство по монтажу и эксплуатации

По вопросам технического подбора затворов Ebro-Armaturen просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
