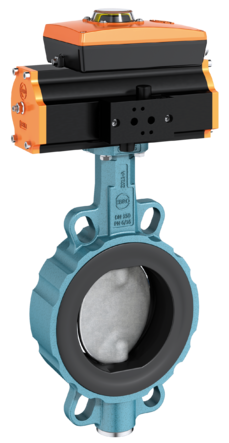

Затвор с эластомерным уплотнением Z 011-А

Затвор с эластомерным уплотнением
Межфланцевый затвор универсального применения в соответствии с EN 593. Разнообразие материального исполнения корпуса, диска и уплотнения позволяет применение в различных областях промышленности.

Номинальный диаметр DN 20 - DN 1200 (DN 20 только PN10/16)
Доступно для типов Z 011-A
Монтажная длина EN 558 Серия 20
ISO 5752 Серия 20
API 609 Таблица 1
Фланцевое присоединение EN 1092 PN 6/10/16
ASME Класс 150
AS 4087 PN 16
Форма поверхности фланца EN 1092 Форма А /B
ASME RF, FF
Верхний фланец EN ISO 5211
Маркировка EN 19
Проверка на герметичность EN 12266 (Класс герметичности А)
ISO 5208, Категория 3
Рабочий стандарт EN 593
Температурный диапазон –40 °C до + 200 °C (в зависимости от давления, среды и материала)
Максимальное рабочее давление 16 бар



Техническая информация Z011-A

Характерные черты конструкции и качества затворов Z011-A

Инструкция по монтажу затворов

Руководство по монтажу и эксплуатации



По вопросам технического подбора затворов Ebro-Armaturen просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
