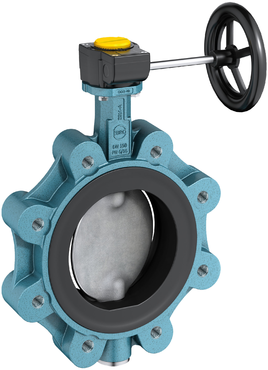

Дисковый поворотный затвор Z 014-А

Фланцевый затвор с резьбовыми отверстиями в корпусе. Данное исполнение позволяет производить одностороннее перекрытие трубопровода глухим фланцем.

Номинальный диаметр DN 20 - DN 600 (DN 20 только PN10/16)
Монтажная длина EN 558 Серия 20 (DIN 3202 T3 K1)
ISO 5752 Серия 20
API 609 Таблица 1
Фланцевое присоединение EN 1092 PN 6/10/16
ASME Класс 150
AS 4087 PN 16
Форма поверхности фланца EN 1092 Форма А /B
ASME RF, FF
Верхний фланец EN ISO 5211
Маркировка EN 19
Проверка на герметичность EN 12266 (Класс герметичности А)
ISO 5208, Категория 3
Рабочий стандарт EN 593
Температурный диапазон –40 °C до + 200 °C (в зависимости от давления, среды и материала)
Максимальное рабочее давление макс. 16 Бар



Техническая информация Z014-A
