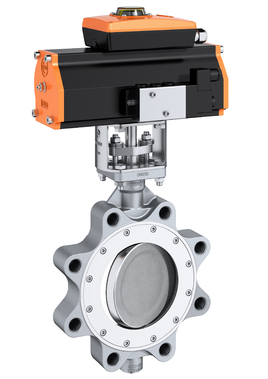

Фланцевый поворотный затвор HP 114

Фланцевый затвор двухэксцентриковой конструкции. Надежное перекрытие потока даже при экстремальных температурах и давлениях.

Номинальный диаметр DN 50 - DN 1200
С металлическим седлом до DN 800 макс. PN 16
Монтажная длина EN 558 Серия 20, опционально Серия 25
ISO 5752 Серия 20
API 609 Таблица 1
Фланцевое присоединение EN 1092 PN 10/16/25/40 (до DN 150)
EN 1092 PN 10/16/25 (DN 200 - DN 1200)
ASME Класс 150AS 4087 PN 16/21
Форма поверхности фланца EN 1092 Форма А/B
ASME RF, FF
Верхний фланец EN ISO 5211
Маркировка EN 19
Тестирование на утечку для седла R-PTFE EN 12266 (Класс герметичности А)
Тестирование на утечку для седла Inconel EN 12266 (Класс герметичности В)
ISO 5208, Категория 3
Проверка на герметичность EN 12266 (Класс герметичности А)
ISO 5208, Категория 3
Рабочий стандарт EN 593
Температурный диапазон –60 °C дo + 600 °C
Вакуум До 1 мБар по шкале абс. давления



Техническая информация HP 111

Руководство по монтажу и эксплуатации



По вопросам технического подбора затворов Ebro-Armaturen просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru



Продукция EBRO ARMATUREN, Германия
