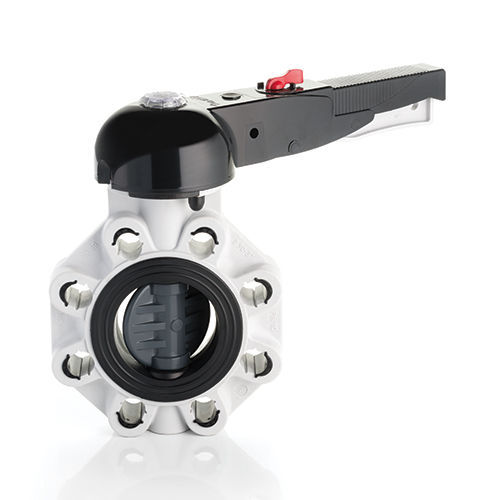

Затвор поворотный FK DN 40-400

FK — это дисковый затвор для перекрытия или регулирования потока, конструктивные характеристики которого делают его идеальным для промышленных применений, требующих высокой производительности и долговременной надежности. Этот клапан также оснащен настраиваемой системой маркировки.

Главные особенности:

  • Сменный диск из НПВХ (PVC-U) со сквозным валом, доступный из различных термопластичных материалов: PP-H, PVC-C, ABS, PVDF.
  • Габаритные размеры клапана в соответствии со стандартом ISO 5752 (DN 40÷200 Medium Series 25, DN 250÷300 Long Series 16) и DIN 3202 K2 и ISO 5752 (DN 65÷200 K2, DN 250÷300 K3)
  • Также может быть установлен в качестве концевого клапана, клапана нижнего слива или клапана сброса резервуара.
  • Специальная версия Lug PN 10 с полностью просверленными отверстиями по DIN 2501 или ANSI B16.5 класс 150 с залитыми резьбовыми вставками из нержавеющей стали AISI 316.
  • Совместимость материала клапана (PVC-U) с водой, питьевой водой и другими пищевыми продуктами в соответствии с действующими нормами.
  • Возможность установки ручного редуктора или пневматических и/или электрических приводов путем применения фланцев из PP-GR со сверлением по стандарту ISO. Клапан DN 40÷200 оснащен пластиной с рейкой из PP-GR. Для приводных версий с просверленными фланцами согласно ISO 5211 F05, F07, F10. Клапан DN 250÷300, оснащен цельным верхним фланцем из высокопрочного PP-GR с монтажным фланцем для внутренних компонентов, просверленным в соответствии со стандартом ISO 5211 F10, F12, F14

Основные характеристики:

Эргономичная рукоятка из HIPVC с устройством блокировки и разблокировки, разблокировкой, быстрым управлением и плавной регулировкой в ​​10 промежуточных положениях (DN 40÷200). Рабочий диапазон, начиная с первых нескольких градусов открытия клапана, также гарантирует крайне низкие потери давления.

Настраиваемая система маркировки: встроенный в рукоятку модуль, изготовленный из прозрачной защитной заглушки, настраиваемый держатель бирки с помощью набора LSE (доступен в качестве аксессуара). Настройка позволяет идентифицировать клапан в системе в соответствии с конкретными потребностями.

Шток квадратного сечения из нержавеющей стали AISI 316 полностью изолирован от жидкости в соответствии со стандартом ISO 5211:

           DN 40÷65: 11 мм
           DN 80÷100: 14 мм
           DN 125÷150: 17 мм
           Ду 200: 22 мм
           DN 250÷300: 27 мм

Корпус из компаунда на основе полипропилена, армированного стекловолокном (PP-GR), устойчивого к УФ-излучению и характеризующегося высокой механической прочностью.

Схема сверления с использованием овальных пазов, обеспечивающих соединение с фланцами в соответствии с многочисленными международными стандартами. Специальные самоцентрирующиеся вставки из АБС, поставляемые для DN 40÷200, гарантируют правильное осевое выравнивание клапана во время установки. Для клапанов DN 250÷300 схема сверления самоцентрирующейся системы традиционная по стандартам DIN и ANSI.

Сменный вкладыш с двойной функцией формирования гидравлического уплотнения и изоляции корпуса от жидкости.
