Затвор дисковый поворотный типа «баттерфляй» – это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском.Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Монтаж между фланцами согласно UNE EN 558-1.
Эпоксидное порошковое покрытие корпуса.
Характеристики:

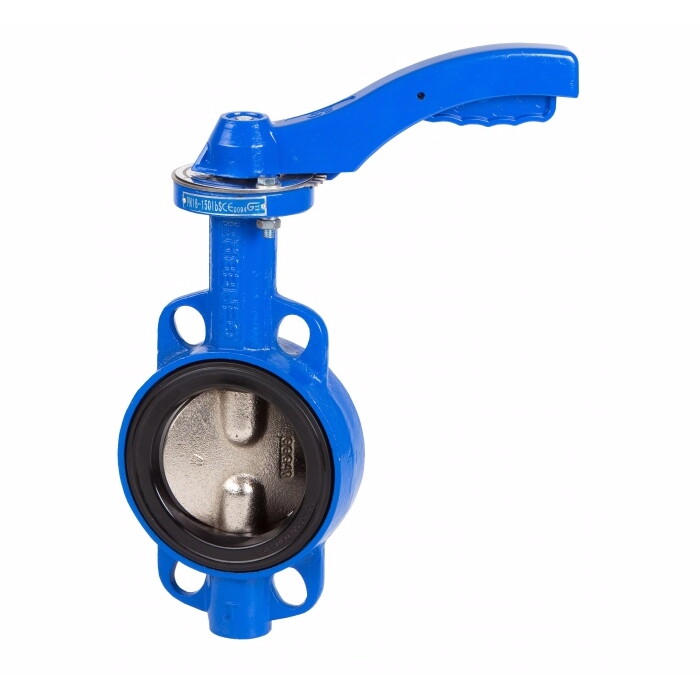

- Дисковый поворотный затвор с ручкой, межфланцевый.
- Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16.
- Уплотенение EPDM.
- Диск выполнен из чугуна марки GGG-40.
- Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337.
- Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1).
- Эпоксидное покрытие.
- Раб. температура: -20ºC +120 ºC.
- Макс. рабочее давление: 16 бар (размеры от 2” до 12”) / 10 бар (размеры от 14” до 24”).
| № | Наименование | Материал | Обработка поверхности |
| 1 | Корпус | Чугун GG -20 | Эпоксидная смола |
| 2 | Шток | Нержавеющая сталь AISI 420 | --- |
| 3 | Шкворень | Нержавеющая сталь AISI 420 | --- |
| 4 | Диск | Чугун с шаровидным графитом GGG40 | Цинк |
| 5 | Крышка | Нержавеющая сталь AISI 420 | --- |
| 6 | Прокладка | EPDM | --- |
| 7 | Уплотнение | PTFE | --- |
| 8 | Уплотнение штока | PTFE | --- |
| 9 | О-кольцо | NBR | --- |
| 10 | Шайба | Бронза | --- |
| 11 | Стопорное кольцо | Сталь | --- |
