Термодинамические конденсатоотводчики DK

Характеристики серии DK

Термодинамический конденсатоотводчик для
отвода конденсата практически без подтоплений.
С встроенным обратным клапаном и Y-образным
фильтром. Безасбестовая корпусная прокладка
(графит). Установка в любом положении.

  • Отвод конденсата практически без подтоплений.
  • Износостойкий, нечувствительный регулятор.
  • Установка в любом положении.
  • Макс. допустимое противодавление 80% от давления на входе.

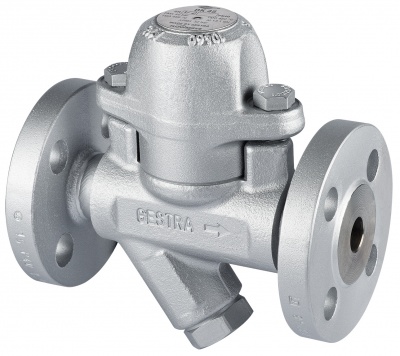

DK 45 Ромбический корпус
с защищенным, стойким к изменяющимся погодным условиям регулятором для дренажа паропроводов и пароспутников без подтоплений конденсатом
DK 47-L
DK 57-L
Компактный конденсатоотводчик
для небольших расходов конденсата; для дренажа паропроводов и пароспутников без подтоплений конденсатом
DK 47-H
DK 57-H
Компактный конденсатоотводчик
для больших расходов конденсата; для дренажа паропроводов и пароспутников без подтоплений конденсатом



ХАРАКТЕРИСТИКИ ПО ДАВЛЕНИЮ/ТЕМПЕРАТУРЕ

ВОЗМОЖНЫЕ ТИПЫ ПРИСОЕДИНЕНИЙ И СТРОИТЕЛЬНЫЕ ДЛИНЫ В ММ

Тип PN/Class dp макс [бар] Материал Макс. давление/ температура Материалы
EN ASTM МРД [бар] МРТ [°C] p/T [бар/°C]
DK 45 PN 40 32 1.0460 A105 40.0 450 27.6 / 300 13.1 / 450

Техническое описание РУС

Инструкция РУС

DK 47 PN 63/Class 600 42 1.4027² A743-CA40 63.0 400 50.0 / 300 42.0 / 400

Техническое описание ENG

Инструкция РУС

DK 57 PN 63/Class 600 42 1.4021² AISI 420 63.0 400 50.0 / 300 42.0 / 400

Техническое описание РУС

Инструкция РУС

1) Ограничения для корпуса/крышки. Эксплуатационные требования могут ограничить использование оборудования до более низких значений давления/температуры. Для получения подробной информации по предельным значениям давления/температуры в зависимости от типа присоединения и типа регулятора смотрите соответствующее техническое описание на интересующий Вас тип конденсатоотводчика.
2) Физические и химические свойства согласно EN. Ближайший эквивалент ASTM указан только для ориентира.

Тип Тип присоединения Строительная длина (L) в мм
DN 10 ⅜" DN 15 ½" DN 20 ¾" DN 25 1" DN 15 ½ DN 20 ¾
DK 45 Фланцы EN PN 40
Фланцы ASME 150¹)
Фланцы ASME 300¹)
Резьбовые муфты
Муфты под сварку
Концы под сварку встык
- 150
150
150
95
95
200
150
150
150
95
95
200
160
160
160
95
95
200
- -
DK 47-L Резьбовые муфты 78 78 90 95 - -
DK 47-H Резьбовые муфты - 78 90 95 - -
DK 57-L Резьбовые муфты 55 65 80 - - -
DK 57-H Резьбовые муфты - 70 80 90 - -

1) DK 45 с фланцами ASME и строительной длиной 172 мм по запросу
